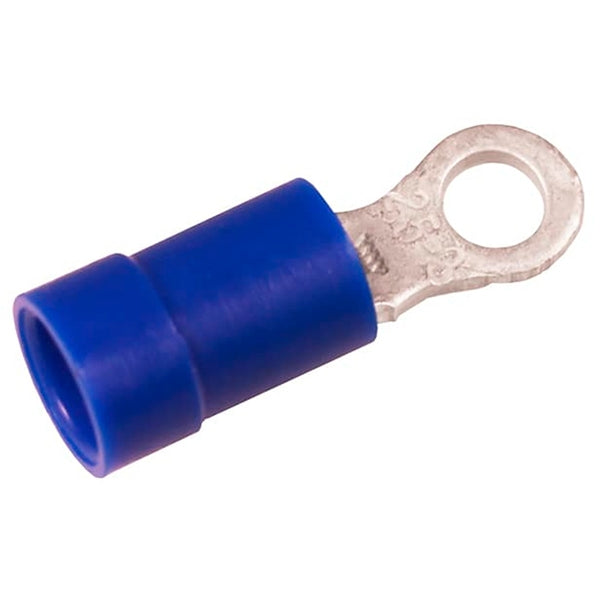

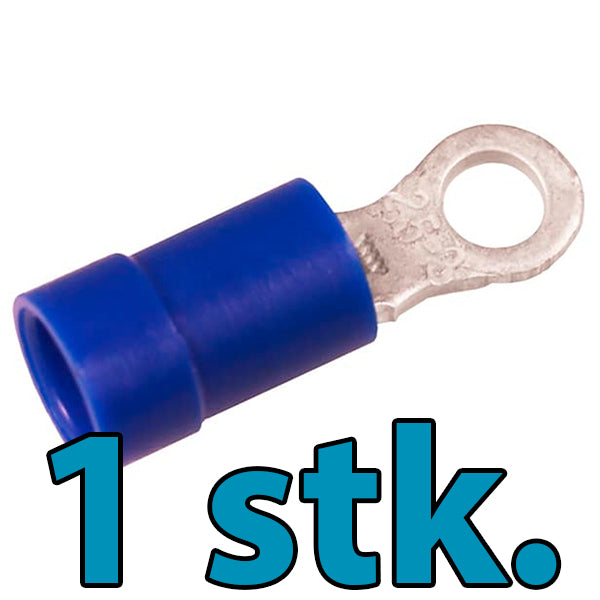

Isoleret ringkabelsko 1,5-2,5 mm² blå M4 - 1 stk.
Isoleret ringkabelsko 1,5-2,5 mm² blå M4 - 1 stk.
Isoleret ringkabelsko i blå udgave til 1,5-2,5 mm² Cu-leder med laske til M4. Skoen er fremstillet af kobber med renhed 99,95%, som er fortinnet for bedre korrosionsbestandighed, og den isolerende kappe i plast (PC) g... Se mere
11 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Isoleret ringkabelsko i blå udgave til 1,5-2,5 mm² Cu-leder med laske til M4. Skoen er fremstillet af kobber med renhed 99,95%, som er fortinnet for bedre korrosionsbestandighed, og den isolerende kappe i plast (PC) giver både farvekodning og beskyttelse mod utilsigtet kortslutning.
Ringkabelskoen bruges til at afslutte en leder pænt og sikkert, når den skal fastgøres med skrue eller bolt, for eksempel på klemrækker, stelpunkter eller i tavler og kabelsamlinger. Den blå farve gør det let at se på afstand, at tilslutningen passer til 1,5-2,5 mm² ledere, hvilket er en hjælp både ved installation og senere fejlfinding.
Fordele ved denne ringkabelsko
- Ledningsevne og holdbarhed: Kobber med 99,95% renhed, fortinnet, giver god elektrisk kontakt og modstandsdygtighed over tid
- Isoleret laske: Kappe i plast (PC) i blå farve beskytter forbindelsen og gør tværsnitsområdet let at genkende
- Passer til 1,5-2,5 mm² Cu-leder: Dækker det almindelige tværsnitsområde til lettere installationer
- M4-laske: Hulstørrelse på 4 mm og boltdiameter Ø4 mm passer til M4-skruer og -bolte
- Kompakt størrelse: Længde på 21 mm og bredde på 7,5 mm giver plads i tætpakkede klemrækker og tavler
Klar til korrekt presning
Med en materialetykkelse på 0,8 mm og en indvendig diameter på 4,5 mm er ringkabelskoen dimensioneret til at give en tæt, mekanisk stabil forbindelse, når den presses med en egnet tang til enten ovalpresning eller asymmetrisk presning. En afisoleringslængde på 8 mm er udgangspunktet for korrekt placering af lederen i skoen inden presning. Kabelskoen er produceret i Europa og er et naturligt valg, når du skal lave pæne, isolerede afslutninger på tynde ledere i både private el-projekter og professionelle installationer.
Ofte stillede spørgsmål om Isoleret ringkabelsko 1,5-2,5 mm² blå M4 - 1 stk.
Hvad bruges en isoleret ringkabelsko som denne til?
Ringkabelskoen bruges til at afslutte en kobberleder med et rundt øje, som du efterfølgende kan skrue fast på en bolt eller skrue, for eksempel i en klemrække, på en motor eller andet sted, hvor der skal skabes en solid og vibrationssikker elektrisk forbindelse. Denne model, A2543R, er lavet af Cu 99,95% kobber, som er fortinnet, hvilket giver god korrosionsbestandighed i det elektriske stik. Den blå isolering i polycarbonat lægger sig omkring krympeområdet, så du får en pæn afslutning med mekanisk beskyttelse, når kabelskoen er presset på plads.
Hvilket ledertværsnit og hvilken boltstørrelse passer til denne kabelsko?
Kabelskoen er dimensioneret til kobberledere med et tværsnit på 1,5-2,5 mm², hvilket også er grunden til den blå isolering. Lasken er en M4, med en hulstørrelse på 4 mm og en boltdiameter på Ø4 mm, mens den indvendige diameter i selve øjet er 4,5 mm. Det gør den velegnet til montage på bolte og skruer i M4-størrelse, hvor der samtidig skal sluttes en 1,5-2,5 mm² leder til.
Hvilke mål skal jeg regne med, og hvor meget skal jeg afisolere lederen?

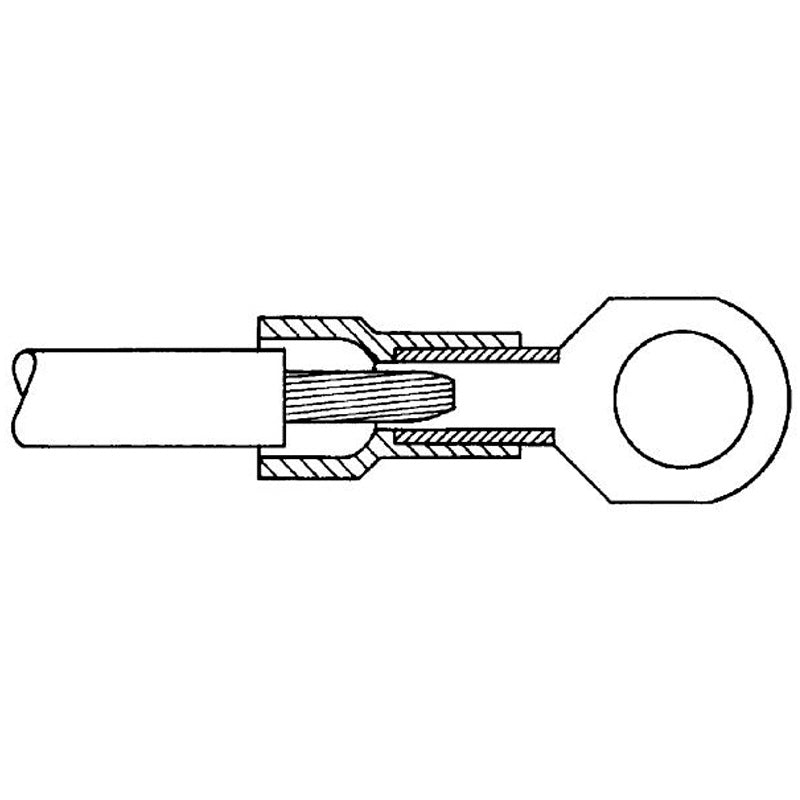

Kabelskoen har en samlet længde på 21 mm og en bredde på 7,5 mm, med en materialetykkelse på 0,8 mm i selve metalhylsteret. Til montagen skal du afisolere lederen 8 mm, så kobberet passer korrekt ind i krympedelen, inden du presser kabelskoen fast. På den måde sikrer du, at hele det afisolerede stykke ender inde i hylsteret, og at isoleringen slutter tæt op om den resterende kabelisolering.
Hvilket værktøj skal jeg bruge til at presse kabelskoen fast?
Til ovalpresning kan du bruge PVL130S/PVL130P (SA0760), DSA0725, GSEA0340C, GSA0760C eller GSA0760. Foretrækker du i stedet asymmetrisk presning, er MOBILE (OAA0525) det relevante værktøj. Hvilket af de to du skal vælge, afhænger typisk af hvilket presseværktøj du allerede har til rådighed, da de to metoder kræver hver deres værktøj for at give en korrekt og holdbar krympeforbindelse.
Hvad er forskellen på ovalpresning og asymmetrisk presning?
Forskellen ligger i selve presseformen, som værktøjet danner omkring kabelskoens hylster. Ovalpresning udføres med værktøj som PVL130S/PVL130P, DSA0725 eller GSEA0340C, mens asymmetrisk presning kræver et værktøj som MOBILE (OAA0525). Begge metoder giver en fast, mekanisk sikker forbindelse mellem leder og kabelsko, men de to presseformer er ikke ombyttelige, så du skal vælge presseteknik ud fra det værktøj, du har i værkstedet eller værktøjskassen.
Hvorfor er kabelskoen blå, og hvad fortæller farven mig?
Den blå farve på isoleringen er en visuel markering af, at kabelskoen passer til ledere på 1,5-2,5 mm². Det gør det hurtigt at genkende og sortere den rigtige størrelse i sortimentet, når du står med flere farver og typer af ringkabelsko ved hånden. Skal du bruge et andet ledertværsnit end 1,5-2,5 mm², skal du vælge en kabelsko med et tværsnitsområde, der passer til netop din leder.
