Isoleret spademuffe 0,5-1,5 mm² rød 6,3x0,8 mm. - 1 stk.
Isoleret spademuffe 0,5-1,5 mm² rød 6,3x0,8 mm. - 1 stk.

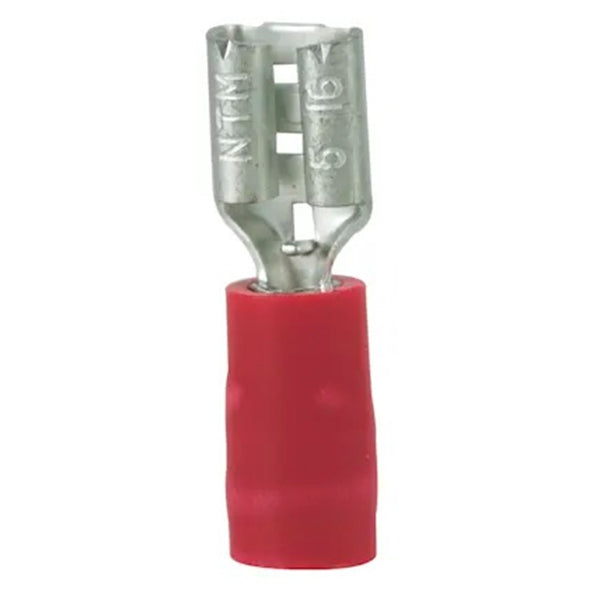

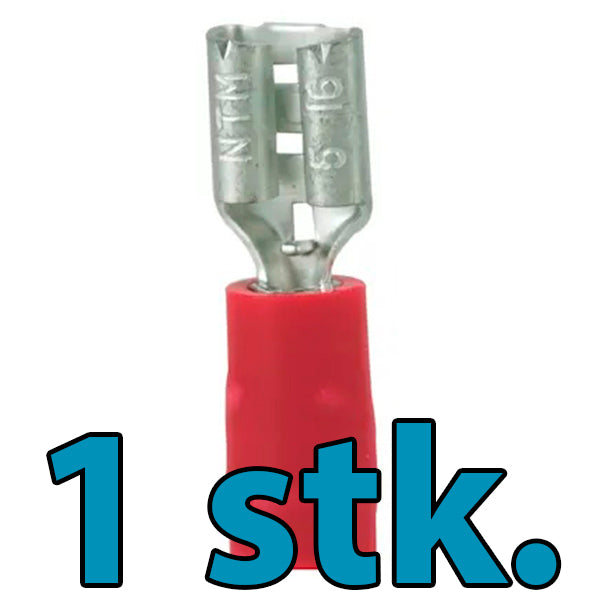

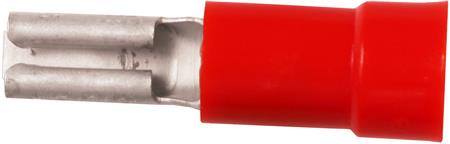

Isoleret spademuffe fra Elpress i typen A1507FLS forbinder kobberledere med et tværsnit på 0,5-1,5 mm² til et spadestik på 6,3x0,8 mm. Den røde isolering gør det let at se, hvilken lederstørrelse muffen er beregnet ti... Se mere
62 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Isoleret spademuffe fra Elpress i typen A1507FLS forbinder kobberledere med et tværsnit på 0,5-1,5 mm² til et spadestik på 6,3x0,8 mm. Den røde isolering gør det let at se, hvilken lederstørrelse muffen er beregnet til, og du får den her som enkeltstk. til den konkrete opgave.
Muffen bruges typisk, når et kabel skal termineres med et fladt spadestik, for eksempel ved tilslutning til relæer, kontaktorer eller andet materiel med tab-tilslutning. Den er relevant for både gør-det-selv-folk, der skal skifte et enkelt stik, og for elektrikere og installatører, der arbejder med paneler og styringer i den daglige drift.
Fordele ved denne spademuffe
- Ledertværsnit: Passer til 0,5-1,5 mm² Cu-leder, så den dækker de mest almindelige signal- og styrekabler
- Spademål: 6,3x0,8 mm sikrer korrekt pasform til standard spadestik
- Farvekode rød: Gør det hurtigt at genkende lederdimensionen ved montage
- Materialevalg: Messing/Cu og Cu/Sn i den indvendige del giver god ledningsevne, mens isoleringen i polycarbonat (PC) beskytter forbindelsen
- Mål: Afisoleringslængde på 7 mm og en samlet længde på 20 mm gør presningen forudsigelig
Klar til korrekt presning
Med en indvendig diameter på 4 mm og en bredde på 7,6 mm er muffen dimensioneret til en tæt, sikker pasform om lederen. Til montering bruges værktøj til ovalpresning som PVL130S/PVL130P (SA0760), DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760, eller værktøj til asymmetrisk presning som MOBILE (OAA0525). Rigtigt værktøj er afgørende for, at forbindelsen bliver mekanisk stærk og elektrisk sikker.
Ofte stillede spørgsmål om Isoleret spademuffe 0,5-1,5 mm² rød 6,3x0,8 mm. - 1 stk.
Hvad er en isoleret spademuffe, og hvad bruger man den til?
En spademuffe bruges til at forbinde en kobberleder med et fladt spadestik, for eksempel på et relæ, en kontakt eller et andet elektrisk komponent. Muffen presses fast omkring lederen, mens den røde isolering af polycarbonat beskytter samlingen mod berøring og kortslutning. Det indvendige materiale i messing/Cu og Cu/Sn sikrer god ledningsevne, så strømmen kan passere sikkert gennem forbindelsen.
Hvilke ledertværsnit passer til denne muffe?
Muffen er beregnet til kobberledere med et tværsnit på 0,5-1,5 mm². Det gør den velegnet til de tyndere ledertyper man ofte støder på i styrestrøm, signalkredse og mindre installationer. Vælger du en leder uden for dette område, får du ikke den tætte og holdbare pasform, muffen er konstrueret til.
Hvad betyder målet 6,3x0,8 mm på spademuffen?
6,3x0,8 mm angiver dimensionerne på det spadestik, muffen skal passe sammen med. Det er altså ikke lederens mål, men størrelsen på selve det flade stikben, muffen skubbes fast på. Muffen selv har en samlet længde på 20 mm, en bredde på 7,6 mm og en indvendig diameter på 4 mm, mens afisoleringslængden på lederen er 7 mm.
Hvorfor er muffen rød?
Den røde isolering hænger sammen med det tværsnitsområde, muffen er beregnet til. Farven gør det hurtigt at genkende, hvilken muffe der passer til hvilken ledertykkelse, når man står med flere typer og størrelser i hånden ude på opgaven.
Hvordan får jeg en korrekt og holdbar presning?
En god presning kræver det rette værktøj tilpasset muffens type. Til ovalpresning kan der bruges værktøj som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C, GSA0760C eller GSA0760, mens der til asymmetrisk presning kan bruges MOBILE (OAA0525). Det rigtige presseværktøj sikrer, at muffen klemmer jævnt og fast om lederen, så du undgår løse eller svage forbindelser.
Skal jeg vælge ovalpresning eller asymmetrisk presning?
Det afhænger af, hvilket presseværktøj du allerede har til rådighed. Ovalpresning dækker værktøjer som PVL130S/PVL130P, DSA0115, DSA0725, GSEA0340C, GSA0760C og GSA0760, mens asymmetrisk presning bruger MOBILE (OAA0525). Begge metoder kan presse denne spademuffe korrekt, så valget handler primært om, hvilket værktøj du foretrækker at arbejde med i det daglige.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
