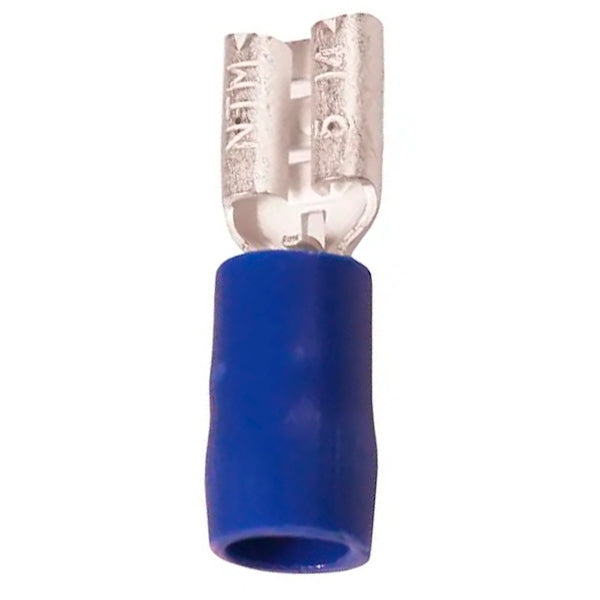

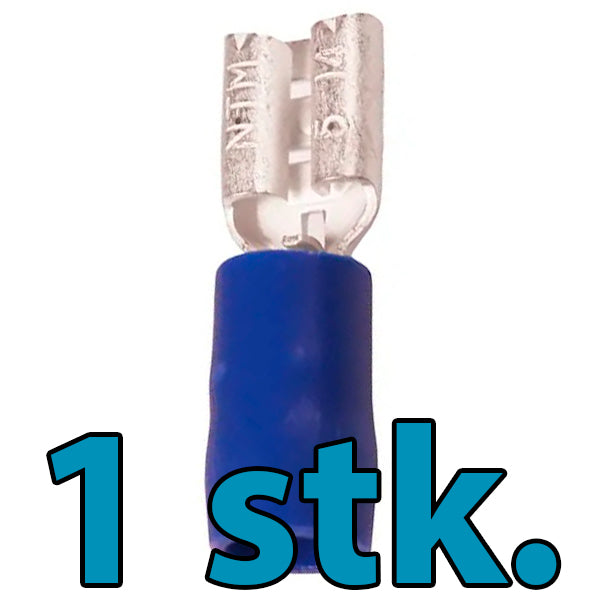

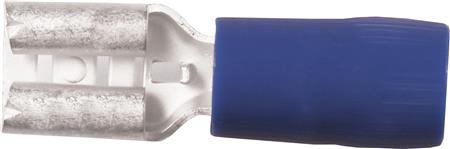

Isoleret spademuffe 1,5-2,5 mm² blå 6,3x0,8 - 1 stk.
Isoleret spademuffe 1,5-2,5 mm² blå 6,3x0,8 - 1 stk.
Isoleret spademuffe fra Elpress i type A2507FLS er en spademuffe til sikker samling af to elektriske ledere med samme tværsnit. Den er beregnet til Cu-ledere på 1,5-2,5 mm² og passer til spadestik på 6,3x0,8 mm, så du... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Isoleret spademuffe fra Elpress i type A2507FLS er en spademuffe til sikker samling af to elektriske ledere med samme tværsnit. Den er beregnet til Cu-ledere på 1,5-2,5 mm² og passer til spadestik på 6,3x0,8 mm, så du får en solid mekanisk og elektrisk forbindelse i et og samme greb.
Muffen bruges typisk, når to ledningsender skal splejses eller forlænges uden loddeøje eller klemrække, for eksempel i installationer, hvor pladsen er trang, eller hvor en hurtig, presset samling er at foretrække. Den blå isolering gør det let at genkende dimensionen i tavlen eller samledåsen, og den europæisk producerede muffe er lige velegnet til gør-det-selv-opgaver som til den daglige værktøjskasse hos elektrikeren.
Fordele ved den isolerede spademuffe
- Ledertværsnit: Passer til 1,5-2,5 mm² Cu-leder, så den dækker de mest almindelige installationskabler i bolig og erhverv
- Spadestik 6,3x0,8 mm: Standardmål der matcher udbredte spadestik og -stikforbindelser
- Farvekodet isolering: Blå polycarbonat-isolering gør dimensionen let at genkende visuelt
- Materiale: Krop i messing/Cu og Cu/Sn sikrer god ledningsevne i samlingen, mens plastisoleringen beskytter mod berøring
- Kompakt format: Længde på 20 mm og bredde på 7,6 mm gør den nem at placere selv i tætpakkede samledåser
Klar til presning med det rette værktøj
Med en indvendig diameter på 4,5 mm og en afisoleringslængde på 8 mm er muffen tilpasset præcis den lederstørrelse, den er beregnet til, hvilket giver en fast og pålidelig samling. Den presses med enten ovalpresningsværktøj (blandt andet PVL130S/PVL130P, DSA0725 eller GSA0760-serien) eller asymmetrisk presseværktøj som MOBILE OAA0525, alt efter hvilket udstyr du allerede har i værktøjskassen.
Ofte stillede spørgsmål om Isoleret spademuffe 1,5-2,5 mm² blå 6,3x0,8 - 1 stk.
Hvad bruges en isoleret spademuffe til?
Spademuffen bruges til at samle to elektriske ledere sikkert med et spadestik, så du kan koble en ledning til et komponentben, en relæterminal eller andet udstyr med fladt tilslutningsben på 6,3x0,8 mm. Muffen presses fast på lederen med et egnet presseværktøj, og den blå plastisolering i polycarbonat beskytter samlingen mod berøring og kortslutning, når den er monteret korrekt. Det gør den velegnet til alt fra husholdningsapparater til industrianlæg, hvor der skal laves en aftagelig, men solid forbindelse.
Hvilke ledertværsnit passer til denne spademuffe?
Muffen er dimensioneret til kobberledere på 1,5-2,5 mm², hvilket typisk dækker almindelige installationskabler og apparatledninger i den størrelse. Afisoleringslængden er 8 mm, så du ved præcis hvor meget isolering der skal fjernes fra lederen, før den sættes ind i muffen og presses fast. Vælger du en leder uden for dette interval, sidder den enten for løst eller for stramt i muffen, og forbindelsen bliver ikke pålidelig.
Hvilket værktøj skal jeg bruge til at montere spademuffen?
Muffen er beregnet til pressemontering og passer til flere gængse værktøjstyper, blandt andet PVL130S/PVL130P, DSA0725, GSEA0340C og GSA0760/GSA0760C til ovalpresning samt MOBILE OAA0525 til asymmetrisk presning. Med det rigtige presseværktøj sikrer du en ensartet og holdbar mekanisk forbindelse mellem leder og spademuffe, så samlingen ikke løsner sig eller giver dårlig kontakt over tid.
Hvad er forskellen på ovalpresning og asymmetrisk presning?
Begge metoder handler om at klemme muffen fast om lederen, men de bruger forskellige presseprofiler og dermed forskelligt værktøj. Ovalpresning udføres med værktøjer som PVL130S/PVL130P, DSA0725, GSEA0340C og GSA0760/GSA0760C, mens asymmetrisk presning udføres med MOBILE OAA0525. Hvilken metode du skal vælge, afhænger af hvilket presseværktøj du allerede har til rådighed på værkstedet eller i værktøjskassen, da muffen fysisk understøtter begge presseformer.
Hvad er forskellen på en spademuffe og et spadestik?
Spademuffen er den isolerede "hun-del", som presses fast på lederen og derefter skubbes ned over det flade, ikke-isolerede spadestik på 6,3x0,8 mm, som typisk sidder på en komponent eller et apparat. Spadestikket er selve metaltappen, mens muffen både skaber den elektriske forbindelse til lederen og isolerer samlingen mod berøring. De to dele hører sammen som et sæt, hvor muffen er den del, du selv monterer på din ledning.
Hvorfor er isoleringen blå, og betyder farven noget?
Den blå farve på spademuffen angiver, at den er beregnet til kobberledere i intervallet 1,5-2,5 mm². Farvekodning bruges bredt inden for kabelsko og muffer, netop så du hurtigt kan se på farven alene, om en muffe passer til den lederstørrelse, du arbejder med, uden at skulle måle eller læse tekst på hver enkelt del. Det gør det lettere at sortere og finde de rigtige komponenter, når du har flere størrelser liggende samtidig.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
