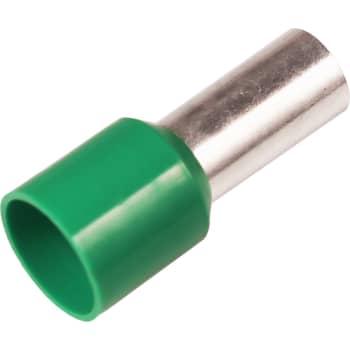

Tylle Isolerede 16 mm² grøn A16-12ET

Terminalrøret, også kaldet en tylle, sættes uden på enden af en flertrådet leder, inden lederen presses fast med et pressetang. Formålet er at samle alle de tynde kobbertråde i lederen, så de ikke spreder sig eller knækker, når du skal montere ledningen i en skrueklemme eller kombinere den med en stiv leder. Uden en tylle risikerer du, at enkelte tråde ikke bliver klemt ordentligt fast, hvilket kan give dårlig kontakt over tid. Dette terminalrør er fremstillet i kobber med renhed 99,95 % og er fortinnet, hvilket beskytter mod korrosion og sikrer god ledningsevne i overgangen.

Denne udgave, A16-12ET, er dimensioneret til en 16 mm² kobberleder i henhold til DIN46228 standarden. Røret har en længde på 12 mm, hvilket er den strækning af lederen, der bliver dækket og presset fast. Det er vigtigt at bruge netop 16 mm² tyllen til en 16 mm² leder, da et forkert tværsnit kan give en løs eller for stram presning og dermed en usikker samling.

Til denne tylle kan du bruge et pressetang beregnet til firkantspresning, sekskantspresning eller trapezpresning, afhængig af hvilken presseform du foretrækker eller har adgang til. Eksempler på egnede værktøjer er PEB0116S til firkantspresning, PEB0116H til sekskantspresning og GEB1025 eller lignende modeller til trapezpresning. Valget af presseform har betydning for, hvor pænt og ensartet den færdige samling ser ud, men det vigtigste er, at pressetangen er beregnet til netop 16 mm² tyller, så du opnår en korrekt og holdbar klemning.

Forskellen ligger i, hvor meget af lederen røret dækker. En 16 mm² tylle findes både med 12 mm og 18 mm rørlængde. Den kortere 12 mm udgave er velegnet, hvor du har begrænset plads i klemmen eller ønsker en mere kompakt afslutning, mens den 18 mm lange udgave giver en længere kontaktflade og kan være at foretrække, hvis lederen skal have ekstra mekanisk fastholdelse. Denne konkrete tylle er 12 mm-udgaven.

Farven på isoleringen følger et farvekodesystem, og der findes flere standarder i omløb. Denne tylle er grøn, hvilket svarer til Weidmüller farvekode for 16 mm². Bruges DIN46228 farvekoden i stedet, er det samme tværsnit typisk mærket med blå isolering. Farven i sig selv ændrer ikke ved tyllens funktion eller tværsnit, men det er vigtigt at kende det farvekodesystem, du arbejder ud fra, så du ikke forveksler tværsnit på tværs af systemerne, når du vælger tyller til et projekt.

Valget afhænger udelukkende af, hvilket tværsnit din leder faktisk har. En 16 mm² tylle passer kun til en 16 mm² leder, ligesom en 10 mm² tylle er beregnet til en 10 mm² leder og en 25 mm² tylle til en 25 mm² leder. Der er ikke tale om en glidende overgang, hvor et forkert tværsnit kan presses til at fungere. Er du i tvivl om lederens tværsnit, bør det afklares, inden du vælger tylle, så samlingen bliver korrekt og sikker.
