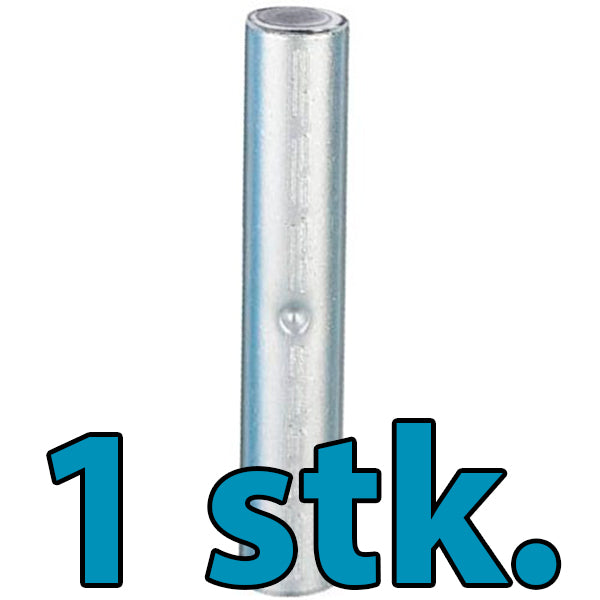

Presmuffe AL 16mm² massiv - 1 stk.

Muffen bruges til at samle to aluminiumsledere, så du får en holdbar og strømførende forbindelse uden lodning eller klemmer. Den er lavet efter DIN 46235 standarden og presses fast med en sekskantpresning, hvor en skillevæg inde i muffen sikrer, at de to ledere holdes korrekt adskilt under presningen. Det giver en solid mekanisk og elektrisk forbindelse, som typisk bruges ved reparation eller forlængelse af Al-kabler i installationer og kabelanlæg.

Nej, muffen leveres uisoleret. Det betyder, at du selv skal sørge for isolering af samlingen efter presning, alt efter hvad installationen kræver. Da det er et rent metalemne uden ydre kappe, er den tænkt til brug i sammenhænge, hvor der efterfølgende tilføjes isolering, eller hvor muffen indgår i et lukket kabelskab eller lignende.

Muffen er beregnet til at blive presset med en sekskantpresning, og kodetallet KZ12 fortæller, hvilken pressebakke der skal bruges på presseværktøjet. Ifølge kildedata anvendes muffen sammen med pressetænger af typerne PV550 og PVL550. Har du et andet presseværktøj, er det en god idé at sammenholde kodetallet med dit værktøjs bakkeoversigt, så du er sikker på at ramme den rigtige presning.

Betegnelsen RE dækker en rund, massiv leder, også kaldet klasse 1, mens RM dækker en rund, flerkoret (trådet) leder, klasse 2. Forskellen ligger i lederens opbygning: en massiv leder er ét sammenhængende stykke metal, mens en flerkoret leder er sat sammen af flere tynde tråde, hvilket gør den mere fleksibel. Muffen er designet til at kunne samle begge typer, så du kan bruge den, uanset om du arbejder med stive eller mere bøjelige Al-ledere.

SE står for en sektorformet massiv leder (klasse 1), mens SM står for en sektorformet flerkoret leder (klasse 2). Sektorformede ledere har en kileformet tværsnitsprofil, som ofte bruges i flerlederkabler for at udnytte pladsen bedre end runde ledere. Mærkningen på muffen, for eksempel S120SM+150SE, fortæller dig præcis hvilke tværsnit og ledertyper den konkrete muffe er beregnet til, så du nemt kan matche den med dine kabler.

Her er der en lille forskel mellem kilderne, som er værd at kende. Titlen angiver "16mm² massiv", hvilket stemmer overens med den ene kilde, der beskriver muffen som beregnet til en 16mm² massiv (RE) leder. En anden kilde beskriver samme muffe (typenummer AS16DIN, DIN 46235) som egnet til 16mm² flerkoret leder kombineret med 25mm² massiv leder. Da der er uoverensstemmelse i de tilgængelige data om det præcise massive tværsnit, vil vi anbefale at holde muffens mærkning op mod dit eget kabels tværsnit og lederform, inden du går i gang med presningen.
