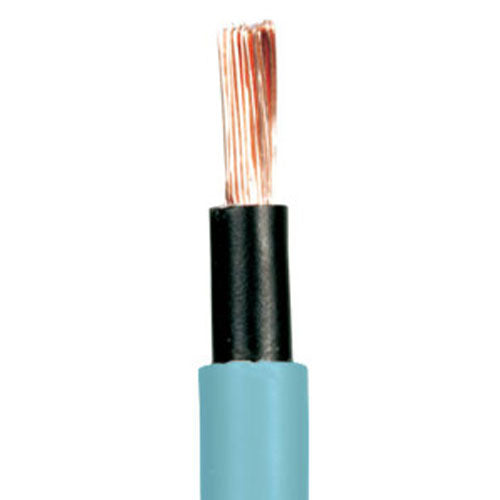

LEDNING 1X6 PVT EKSTRA ISOLERET BLÅ R100

Ledningen er en montageledning, der typisk bruges inde i tavler og fordelinger til at forbinde komponenter som gruppeafbrydere, HPFI-relæer og andet tavlemateriel. Med et tværsnit på 6 mm² og en enkelt kobberleder er den velegnet til de forbindelser, hvor der skal føres strøm mellem apparater i en installation, og hvor der er brug for en fleksibel, robust ledning frem for et fast installationskabel.

Nej, denne ledning har ingen jordleder indbygget. Den består af én blå leder, og skal der etableres jordforbindelse i installationen, kræver det en separat leder til formålet. Farven blå gør det i øvrigt let at holde styr på ledningsføringen i tavlen, så man undgår at blande den sammen med faseledere.

Ledningen tåler en maksimal driftstemperatur på 70 °C og har en mærkespænding på 450/750 V. Det gør den robust nok til de fleste forbindelser i tavler og fordelingsanlæg, hvor der kan opstå en vis varmeudvikling omkring komponenterne. Lederen er af mangetrådet kobber, hvilket giver god ledningsevne og gør ledningen nem at arbejde med.

Ledningen har en dobbeltisolering af blyfri PVC, hvilket giver et ekstra lag beskyttelse omkring lederen sammenlignet med en almindelig enkeltisoleret ledning. Det ekstra isoleringslag øger sikkerheden mod gennemslag og mekanisk slitage, hvilket er praktisk værdifuldt, når ledningen skal trækkes og monteres i tavler, hvor der ofte er tæt med andre komponenter og ledninger.

Ledningen er rund og fleksibel, og den mangetrådede kobberleder gør den nem at føre gennem tavler og kanaler. Bøjningsradius bør minimum svare til 6 gange ledningens diameter, så isoleringen ikke bliver beskadiget ved skarpe bøjninger. Det er en god tommelfingerregel at holde sig til, når ledningen skal formes rundt om hjørner eller komponenter i en tavle.

Ledningen sælges pr. meter og leveres på ring, mærket R100 i produktnavnet. Selve kobberlederen har en diameter på omkring 3,2 mm, mens ledningens samlede, isolerede diameter er 7,5 mm, da det ekstra lag PVC-isolering lægger sig udenpå lederen. Det er værd at kende forskel på de to mål, når man skal vurdere, hvor meget plads ledningen fylder i en kanal eller et tavlerum. Ledningen er i øvrigt produceret i Danmark af NKT.

Nej, isoleringen er af almindelig PVC og ikke halogenfri. Det er relevant at vide, hvis projektet stiller specifikke krav til halogenfrit materiel, for eksempel i visse erhvervsinstallationer. Til almindelige tavleforbindelser i bolig og mindre erhverv er PVC-isoleringen dog både robust og velafprøvet.

Denne ledning fås i blå, men findes også i en lysegrå variant med samme opbygning, tværsnit og isoleringsegenskaber. Valget mellem de to farver handler primært om, hvordan du ønsker at holde styr på ledningsføringen i din tavle. Mange vælger blå til nul-ledere eller til at skabe et konsekvent farvesystem, mens den lysegrå variant kan bruges, hvor man ønsker en anden visuel markering af ledningerne. Begge varianter dækker samme funktion, så valget kan trygt baseres på, hvilket system du allerede bruger i din installation.
