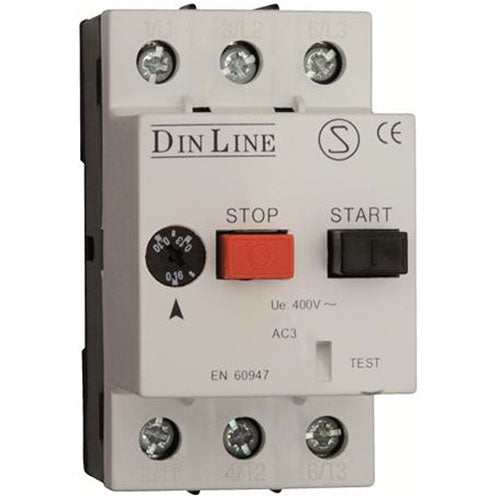

Motorværn 4,0-6,3A

Et motorværn er en beskyttelseskomponent, der sidder foran en elmotor og overvåger strømmen, den trækker. Dette motorværn har termomagnetisk overlastbeskyttelse, hvilket betyder, at det reagerer både på en langvarig for høj strøm (for eksempel hvis motoren er overbelastet) og på pludselige kortslutningsstrømme. Derudover har det fasebrudsbeskyttelse, så det slår fra, hvis en af faserne falder ud på en 3-faset motor. Det er testet efter standarderne EN 60947-4-1, IEC 947-4-1 og VDE 0660/102, hvilket er de gængse normer for denne type udstyr i el-installationer.

Motorværnet har et justerbart udløsningsområde fra 4,0 til 6,3 A. I praksis betyder det, at du indstiller motorværnet til den mærkestrøm, motoren du skal beskytte, reelt trækker, og ikke bare vælger et fast trin. Ligger motorens mærkestrøm inden for dette spænd, kan motorværnet indstilles præcist til den, så det først griber ind, når belastningen reelt bliver for høj. Det giver en mere præcis beskyttelse end en fast, ikke-justerbar udløsningsværdi.

Motorværnet er temperaturkompenseret fra -20 til +50 °C. Det betyder, at udløsningskarakteristikken holder sig stabil, selvom omgivelsestemperaturen i tavlen eller skabet svinger inden for dette interval, så motorværnet ikke udløser forkert bare fordi det er varmere eller koldere end normalt i installationsrummet.

IP20 fortæller om produktets fysiske beskyttelsesgrad. Det første ciffer, 2, betyder beskyttelse mod berøring med fingre og mod faste genstande større end 12 mm. Det andet ciffer, 0, betyder, at der ikke er nogen beskyttelse mod vand eller fugt. Motorværnet er derfor beregnet til montering i en tavle eller et kapslet skab, hvor det ikke er direkte udsat for støv, vand eller berøring udefra, og ikke til fritstående montage i åbne eller fugtige omgivelser.

Motorværnet kan bruges som beskyttelse for både 1- og 3-fasede motorer. Forskellen ligger i motorens egen opbygning og strømtræk, ikke i motorværnets grundlæggende funktion. Ved en 3-faset motor er fasebrudsbeskyttelsen særligt relevant, da den registrerer, hvis en af de tre faser falder ud, hvilket kan give slitage eller skader på motoren. Ved en 1-faset motor er det primært den termomagnetiske overlastbeskyttelse, der er i spil. Den præcise indstilling og dimensionering til den konkrete motor bør altid vurderes af en autoriseret elinstallatør, da forkert indstillet overlastbeskyttelse kan medføre risiko for både motor og installation.
