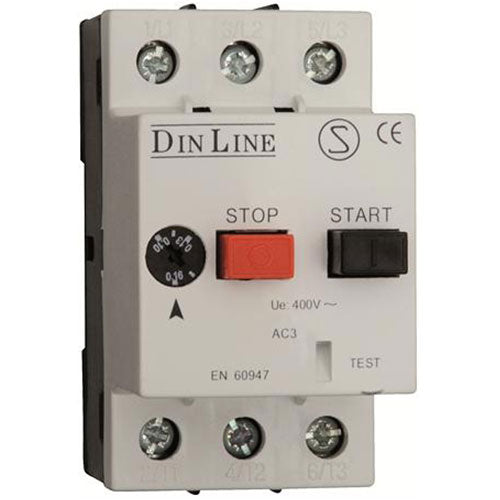

Motorværn 10,0-16,0A

Motorværnet er beregnet til at beskytte 1- eller 3-fasede motorer mod overbelastning og fasebrud. Det har termomagnetisk overlastbeskyttelse, som betyder at det reagerer både på for høj strøm over tid og på pludselige kortslutningsstrømme, og fasebrudsbeskyttelse iht. EN 60947-4-1, IEC 947-4-1 og VDE 0660/102, der sikrer motoren slukkes, hvis en af faserne falder ud. Det gør motorværnet velegnet i installationer, hvor en motor kører kontinuerligt, og hvor en uopdaget fejl ellers kunne føre til at motoren brænder sammen.

Tallet 10,0-16,0 A angiver det strømområde, som motorværnet kan indstilles til at udløse ved. I stedet for at have ét fast udløsningspunkt, kan du justere motorværnet til den mærkestrøm, som netop din motor er godkendt til, inden for dette interval. Det giver mulighed for at tilpasse beskyttelsen præcist til motorens driftsstrøm, så den hverken slår fra for tidligt ved normal drift eller for sent ved en reel overbelastning.

Motorværnet har kapslingsklasse IP20, hvilket betyder, at det er beskyttet mod berøring med fingre og mod større faste genstande, men ikke mod vand eller fugt. Det er derfor beregnet til montering i en tavle, et kabinet eller et skab, der selv giver den fornødne beskyttelse mod fugt og støv, hvis det skal placeres i erhvervs- eller landbrugsmiljøer med hårdere betingelser.

Motorværnet er temperaturkompenseret i intervallet -20 °C til +50 °C. Det betyder, at udløsningskarakteristikken holder sig stabil, selvom omgivelsestemperaturen i tavlen eller skabet svinger inden for dette spænd. Det er en fordel i landbrugs- og industrimiljøer, hvor temperaturen i el-tavlen kan variere en del hen over året.

Motorværnet er konstrueret til at kunne beskytte begge motortyper, men opsætningen og antallet af faser der skal overvåges er forskellig. Ved en 3-faset motor udnyttes fasebrudsbeskyttelsen fuldt ud, da den netop er designet til at opdage, hvis én af de tre faser forsvinder, mens en 1-faset motor kun har én fase at overvåge for overbelastning. Hvilken opsætning der er korrekt for din konkrete motor og installation, bør altid vurderes af en autoriseret elektriker.

Motorværnet er dokumenteret med en forsikring ved både 230 V og 400 V, begge ved 63 A. De to spændingsniveauer dækker henholdsvis 1-fasede installationer (230 V) og 3-fasede installationer (400 V), som er de to typiske spændingsforsyninger for motorer i danske el-installationer. Hvilket spændingsniveau der er relevant for din opgave, afhænger af hvordan din motor er tilsluttet, og det er en vurdering, en autoriseret elinstallatør bør foretage sammen med den øvrige dimensionering af anlægget.
