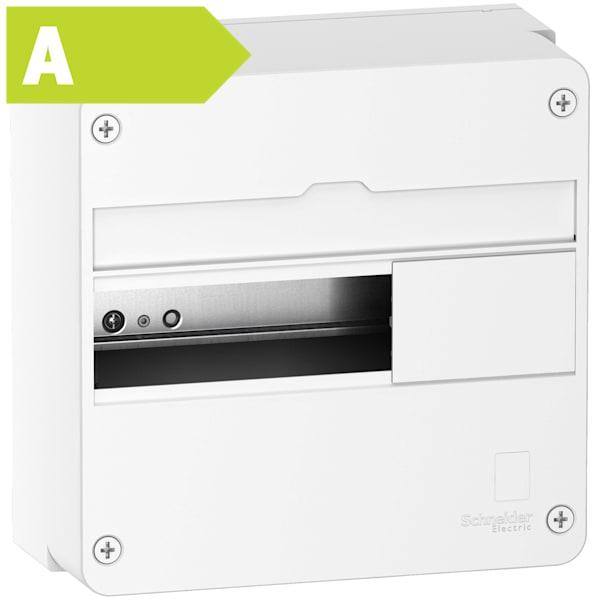

Resi9 CX Gruppetavle 1 x 13 modul, hvid
Resi9 CX Gruppetavle 1 x 13 modul, hvid
Resi9 CX Gruppetavle fra Schneider Electric er en 1-rækket gruppetavle med 13 moduler, bygget til at gøre installationsarbejdet enklere fra første skrue. Kabinettet måler 252 x 250 x 120 mm (B x H x D) og leveres i hv... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Resi9 CX Gruppetavle fra Schneider Electric er en 1-rækket gruppetavle med 13 moduler, bygget til at gøre installationsarbejdet enklere fra første skrue. Kabinettet måler 252 x 250 x 120 mm (B x H x D) og leveres i hvid, dobbeltisoleret udførelse med kapslingsklasse IP30. Tilkøbes en CX-låge til tavlen, hæves tætheden til IP40.
Tavlen er tænkt til boliginstallationer, hvor du skal samle sikringer, HPFI-relæer og andre DIN-skinnekomponenter på ét sted, uden at det tager unødig tid at montere eller senere vedligeholde. Den aftagelige DIN-skinne og de mange tilslutningshuller i terminalblokkene gør det nemt at føre kabler ind og forbinde installationen, hvad enten du er gør-det-selv-mand med et enkelt gruppeskema eller elektriker, der sætter en hel tavle op.
Fordele ved Resi9 CX Gruppetavle
- Kompakt størrelse: 252 x 250 x 120 mm med 13 moduler på én række, velegnet til mindre eller mellemstore gruppeskemaer
- Nem justering ved montering: 4 aflange huller i bagpladen giver hurtig vandretjustering, så tavlen sidder lige første gang
- Fleksibel kabelføring: Kabler kan trækkes ind via alle 4 sider eller gennem bagpladen, og den aftagelige DIN-skinne giver bedre adgang undervejs
- Fuld pakke ved levering: Frontafdækning, bagplade, DIN-skinne, jordklemme med fjederklemme, blændplade, opmærkningsark og sammenbygningssæt følger med
- Robust kapsling: Dobbeltisoleret hus med IP30 som standard, der kan opgraderes til IP40 med en CX-låge
Bygget til nem service, ikke kun montering
Designet lægger vægt på, at du senere kan servicere installationen uden at skulle skille hele tavlen ad. Terminalblokkene kan tilpasses i toppen eller bunden af rammen på flere måder, og der er rigelig montageplads under rammen, så kabler og enheder kan kobles til uden trængsel. Det gør Resi9 CX til en praktisk løsning, både når tavlen sættes op første gang, og når der senere skal tilføjes eller udskiftes komponenter.
Ofte stillede spørgsmål om Resi9 CX Gruppetavle 1 x 13 modul, hvid
Hvad følger med, når jeg køber Resi9 CX gruppetavlen?
Tavlen leveres som en komplet pakke, så du slipper for at samle enkeltdele. Med i kassen får du frontafdækning, bagplade, DIN-skinne, jordklemme med fjederklemme, blændplade, opmærkningsark til gruppebetegnelser samt et sammenbygningssæt, hvis du senere skal koble flere tavler sammen. Det gør installationen mere overskuelig, da du ikke selv skal finde de rigtige tilbehørsdele til en 13-modulers tavle.
Hvordan foregår montering og kabelføring i praksis?
Bagpladen har aflange monteringshuller, som gør det hurtigt at rette tavlen vandret ind på væggen, inden den skrues fast. DIN-skinnen kan tages ud, hvilket giver bedre plads til at trække kabler ind og montere komponenter, uden at skinnen står i vejen. Selve afdækningen er forskåret, så du nemt kan føre kabler eller ledningskanal ind via de 4 sider eller igennem bagpladen, alt efter hvordan installationen er trukket frem til tavlen.
Hvor mange moduler er der plads til, og hvor stor fylder tavlen?
Tavlen har én række med plads til 13 moduler af 18 mm, hvilket typisk dækker en mindre gruppetavle med automatsikringer og eventuelt HPFI. Udvendigt måler kapslingen 252 mm i bredden, 250 mm i højden og 120 mm i dybden, så du kan tjekke op imod den plads, du har til rådighed i skab eller på væggen, inden du monterer den.
Er det en enkeltstående tavle, eller kan den bygges sammen med andre?
Tavlen er tænkt til at kunne udvides, hvis behovet for grupper vokser. Med det medfølgende sammenbygningssæt kan flere Resi9 CX kabinetter kobles sammen side om side, så du opnår en bredere installation uden at skulle skifte hele tavlen ud. Kapslingen er desuden dobbeltisoleret, hvilket betyder, at du ikke er afhængig af en separat jordforbindelse til selve kabinettet for den elektriske sikkerhed omkring kapslingen.
Skal jeg vælge tavlen som den er, eller tilkøbe en CX-låge?
Som den leveres her, har tavlen tæthedsklasse IP30, hvilket er den almindelige klasse for en gruppetavle placeret indendørs i tørre og normale omgivelser, hvor der ikke stilles krav om ekstra beskyttelse mod støv og fugt. Tilkøber du en CX-låge til tavlen, forøges tæthedsklassen til IP40, hvilket giver en tættere kapsling og typisk er relevant, hvis tavlen sidder et sted med mere støv eller trafik omkring sig, eller hvis du ønsker en mere lukket front af hensyn til den daglige betjening. Valget afhænger af, hvor tavlen skal placeres, og hvilke krav der stilles til installationen på stedet, så det er en god idé at drøfte det konkrete behov med en autoriseret elinstallatør, inden du beslutter dig.
