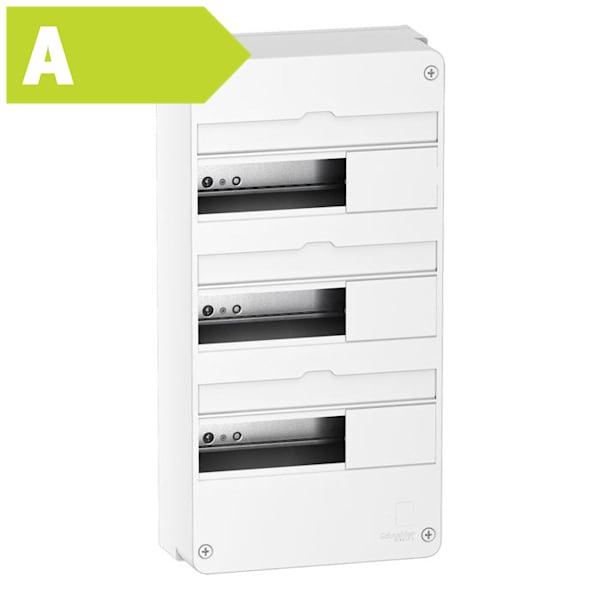

Resi9 CX Gruppetavle 3 x 13 modul, hvid
Resi9 CX Gruppetavle 3 x 13 modul, hvid
Resi9 CX Gruppetavle fra Schneider Electric er en gruppetavle med 3 rækker á 13 moduler i hvid udførelse, bygget til at gøre både montering og senere service nemmere. Kabinettet måler 252 x 500 x 120 mm (B x H x D) og... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Resi9 CX Gruppetavle fra Schneider Electric er en gruppetavle med 3 rækker á 13 moduler i hvid udførelse, bygget til at gøre både montering og senere service nemmere. Kabinettet måler 252 x 500 x 120 mm (B x H x D) og leveres komplet med bagplade, DIN-skinne, jordklemme med fjederklemme, blændplade og opmærkningsark, så du har det hele klar til at sætte gruppen op.
Tavlen passer til private installationer og mindre erhvervstavler, hvor der skal plads til flere afgange, og hvor det skal være enkelt at arbejde i tavlen senere. Designet er lavet, så du kan udskifte en enkelt komponent uden at skulle afmontere hele rækken, hvilket sparer tid ved fejlretning og opdateringer.
Fordele ved Resi9 CX Gruppetavle
- God kapacitet: 3 rækker med 13 moduler giver plads til en gruppe automatsikringer, HPFI-relæer og andet tavlemateriel i samme kabinet
- Dobbeltisoleret kapsling: Øger sikkerheden ved montage og reducerer kravet til jordforbindelse på selve kabinettet
- Fleksibel kabelføring: Kabler kan trækkes ind via de 4 sider eller gennem bagpladen, alt efter hvordan installationen er lagt op
- Aftagelig DIN-skinne: Gør det lettere at trække kabler bag komponenterne, uden at hele skinnen skal skrues løs
- Nem justering ved montage: Aflange monteringshuller giver mulighed for at rette bagpladen vandret til, før den skrues fast
- Kapslingsklasse IP30: Kan forøges til IP40, hvis der tilkøbes en CX låge til tavlen
Klar til udvidelse og senere ombygning
Terminalblokkene har et stort antal tilslutningshuller, der kan tilpasses i toppen eller bunden af rammen, hvilket giver god plads til at føre kabler ind og forbinde installationens enheder uden trængsel. Sammen med sammenbygningssættet kan tavlen kobles med flere kabinetter, hvis installationen senere skal udvides. Opmærkningsarket gør det nemt at holde styr på, hvilken gruppe der sidder hvor, når tavlen er sat op.
Ofte stillede spørgsmål om Resi9 CX Gruppetavle 3 x 13 modul, hvid
Hvad følger med, når jeg køber Resi9 CX gruppetavlen?
Tavlen leveres som en komplet pakke, så du ikke skal ud og finde ekstra dele for at komme i gang. Med i kassen er frontafdækning, bagplade, DIN-skinne, jordklemme med fjederklemme, blændplade, opmærkningsark til at holde styr på grupperne samt et sammenbygningssæt, hvis du senere skal koble flere tavler sammen. Det gør monteringen enklere, fordi du har alt det nødvendige udstyr fra start.
Hvor mange komponenter kan jeg placere i tavlen?
Tavlen har 3 rækker med plads til 13 moduler i hver, så du har god plads til automatsikringer, HPFI-relæer og andet tavlemateriel i en almindelig gruppetavle-installation. DIN-skinnerne er symmetriske og kan tages ud, hvilket gør det lettere at trække kabler bag om skinnen, når du monterer komponenterne.
Kan jeg trække kabler ind fra flere sider?
Ja, kabelføringen kan ske via alle 4 sider af kapslingen eller gennem bagpladen, alt efter hvordan installationen er trukket frem til tavlen. Det giver fleksibilitet, uanset om du monterer tavlen på en væg med kabler fra loft, gulv eller siderne.
Kan jeg udskifte en enkelt komponent uden at skulle skille hele rækken ad?
Ja, kabinettets design er lavet, så du kan afmontere og skifte en enkelt komponent uden at skulle fjerne resten af rækken. Det sparer tid ved service og fejlfinding, fordi du ikke behøver at rive hele installationen fra hinanden for at komme til den ene sikring eller relæ, der driller.
Hvad er forskellen på tavlen med og uden CX låge?
Som den leveres her, har tavlen kapslingsklasse IP30, hvilket er standarden for en gruppetavle med almindelig frontafdækning. Tilkøber du en CX låge til tavlen, hæves tætheden til IP40, hvilket giver bedre beskyttelse mod indtrængning af støv og mindre genstande. Skal tavlen sidde et sted, hvor der stilles højere krav til tætheden, er lågen altså den løsning, du skal kigge på. Sidder tavlen i et almindeligt teknikrum eller skab, er IP30-udgaven typisk tilstrækkelig.
Er kapslingen sikker at montere uden ekstra jordforbindelse på selve kabinettet?
Kapslingen er dobbeltisoleret, hvilket betyder, at selve kabinettet er udført i Klasse II. Tavlen leveres desuden med en jordklemme med fjederklemme til de kredse, der skal jordforbindes. Den præcise opsætning og fordeling af nul, fase og jord i din konkrete installation bør altid vurderes og udføres af en autoriseret elinstallatør.
