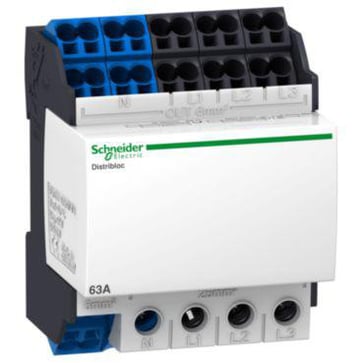

Linergy DX distributionsblok for DIN-skinne 63A 4 polet tilslutning i bund 1x25 mm24x6 mm2 pr fase o

Distributionsblokken er tegnet til at fordele strømmen fra en hovedledning ud til flere mindre afgange i en gruppetavle, uden at du skal montere et væld af enkeltklemmer på DIN-skinnen. Den er 4-polet, så den samler fordelingen af både fase og nulleder i én samlet blok, og med en dimensionering på 63 A kan den bære den nominelle driftsstrøm i en almindelig gruppetavle. Den er tegnet til PrismaSet-tavler og passer typisk ind i boligtavler og mindre erhvervsinstallationer, hvor man skal splitte en større tilførsel op i flere afgange.

I toppen af blokken sidder 24 fjederklemmer fordelt med 12 til fase og 12 til nulleder, hvor kabeltværsnittet ligger mellem 2,5 og 6 mm². Det giver dig 12 selvstændige afgange, hver med sin egen fase- og nulklemme, hvilket er rigeligt til at fordele en hovedledning ud til de fleste undergrupper i en almindelig gruppetavle. Fjederklemmerne gør monteringen hurtigere end skrueterminaler, da lederne bare klikkes på plads uden at du skal spænde en skrue for hver afgang.

Blokken er 4 moduler bred, hvilket svarer til 72 mm, og vejer 290 g. Det er en kompakt løsning, der ikke stjæler meget plads i tavlen, samtidig med at den holder klemmerne til fase og nulleder samlet på ét sted i stedet for spredt ud over flere enkeltkomponenter. Den følger standarderne IEC60947-7-1 og IEC61439-1, og modstanden mod glødetråd på 960 °C siger noget om, hvor godt materialet holder til varmepåvirkning ved en eventuel fejl.

Tilslutningen i bunden sker via en tunnelterminal, der tager op til 25 mm² for faste kabler eller 16 mm² for fleksible kabler. Det er altså to forskellige kapaciteter afhængigt af, hvilken type ledning du fører hovedtilførslen ind med. Bruger du en fast, stiv leder, kan du gå op til 25 mm², mens en fleksibel, flertrådet leder er begrænset til 16 mm² i samme terminal. Hvilken løsning der er den rigtige for din installation, bør en autoriseret elinstallatør vurdere ud fra tavlens øvrige opbygning og den strøm, der skal føres frem.

De to sider af blokken har hver deres funktion og klemmetype. I bunden tager en enkelt tunnelterminal den tilførende hovedledning på op til 25 mm² fast eller 16 mm² fleksibel leder, altså den strøm der kommer ind i blokken. I toppen sidder 24 fjederklemmer med et kabeltværsnit på 2,5 til 6 mm², som bruges til at føre strømmen videre ud til de enkelte afgange i tavlen. Kort sagt: bunden samler strømmen ind, toppen sender den videre ud i mindre bidder til de kredse, der skal forsynes.
