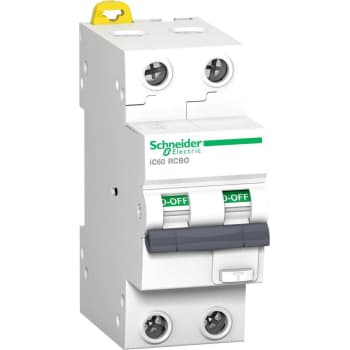

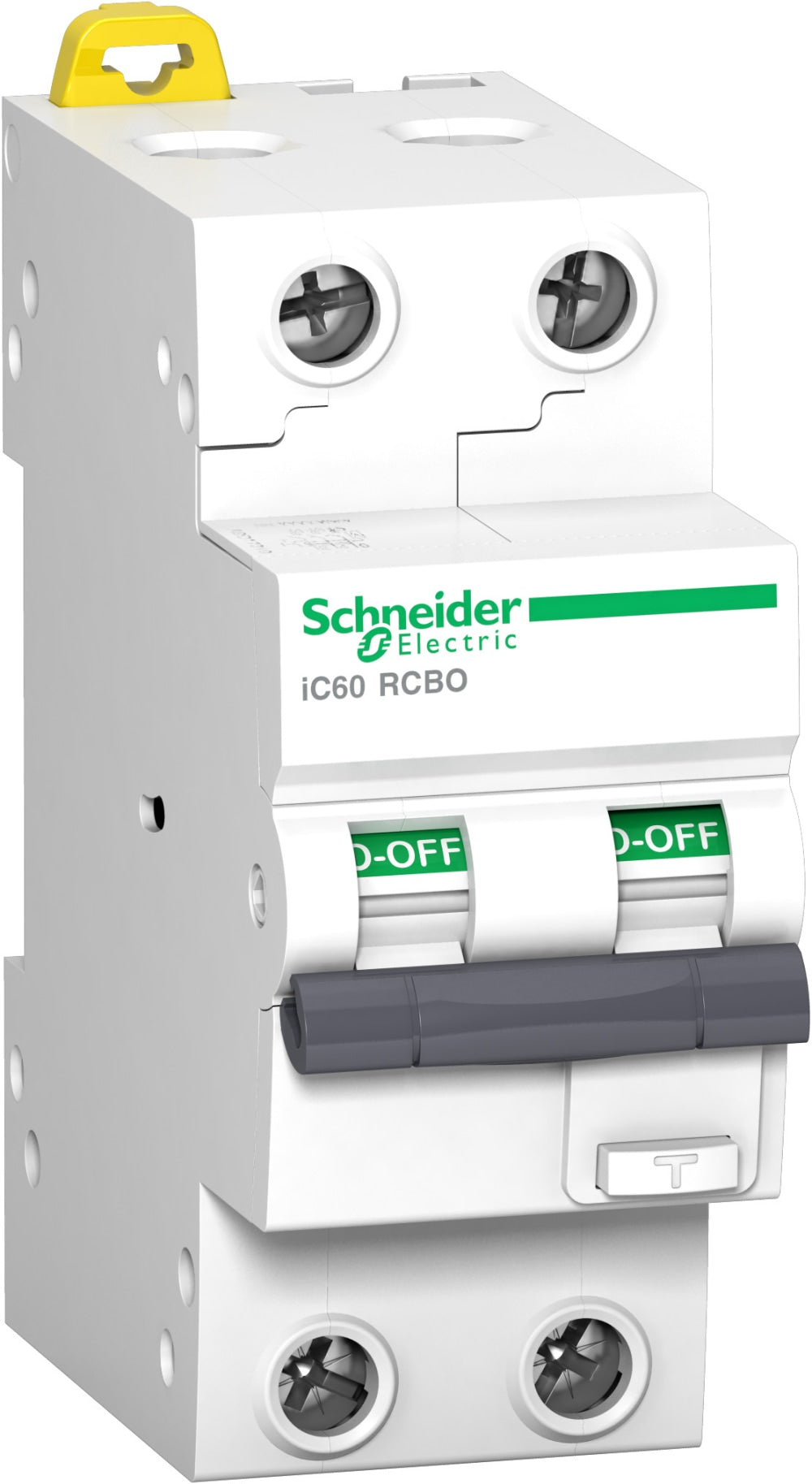

Kombiafbryder HPFI, iC60, C, 2P, 10A, 30mA 10kA, klasse A

Denne kombiafbryder fra Schneider Electrics Acti9 iC60-serie samler tre beskyttelsesfunktioner i én komponent: den bryder ved kortslutning, den bryder ved overbelastning, og den slår fra ved jordfejl på 30 mA. En almindelig automatsikring beskytter kun installationen mod kortslutning og overbelastning, mens fejlstrømsbeskyttelsen (HPFI-delen) er dét, der reelt beskytter personer mod stød ved berøring af strømførende dele. Ved at have begge funktioner i samme enhed sparer du plads i tavlen, samtidig med at du får den personsikkerhed, som moderne installationer kræver.

Afbryderen har en vippearm-indikator på fronten, som tydeligt viser, om der er registreret en jordfejl. Er der udløst på grund af fejlstrøm, kan du se det direkte på armens stilling, uden at du behøver åbne tavlen eller bruge måleudstyr. Der sidder desuden en testknap på fronten, så funktionen af fejlstrømsdelen løbende kan afprøves som en del af den almindelige driftskontrol.

Kombiafbryderen er 2-polet og fylder kun 2 moduler i bredden, hvilket gør den kompakt at indbygge, hvis pladsen i tavlen er trang. Den monteres på en standard 35 mm DIN-skinne, som er den gængse skinnetype i danske el-tavler. Kapslingsklassen er IP20, så den er beregnet til montering inden i en lukket tavle og ikke til direkte eksponering. Selve installationen og tilslutningen bør altid udføres af en autoriseret elinstallatør.

Udløsekarakteristikken beskriver, hvor følsom afbryderens overstrømsdel er over for kortvarige strømstød, for eksempel når en motor eller et andet apparat med højt indkoblingsstrøm starter op. C-karakteristikken tåler et højere, kortvarigt strømstød end en tilsvarende B-karakteristik, før den løser ud, hvilket gør den velegnet i kredse med belastninger, der trækker mere strøm i selve opstartsøjeblikket. Er du i tvivl om, hvilken karakteristik der passer til din konkrete installation, bør en autoriseret elinstallatør vurdere valget.

Denne afbryder er en 2-polet udgave, hvor begge poler er beskyttede, mens en 1P+N variant typisk beskytter fasen og fører nul igennem uden selvstændig beskyttelse på den. Hvilken opbygning der er korrekt for din tavle og installation, afhænger af hvordan kredsen i øvrigt er opbygget, og det er derfor vigtigt, at valget mellem 2P og 1P+N vurderes af en autoriseret elinstallatør, som kender den samlede installation.

Fejlstrømstype A betyder, at afbryderen registrerer og beskytter mod både almindelige vekselstrømsfejlstrømme og visse pulserende jævnstrømsfejlstrømme, som blandt andet kan opstå ved elektronik med ensrettere. Det gør typen bredere anvendelig end en afbryder, der udelukkende reagerer på ren vekselstrøm. Hvilken fejlstrømstype der er påkrævet i en given kreds, afhænger af hvilket udstyr der tilsluttes, og det bør altid afklares med en autoriseret elinstallatør, når installationen planlægges.
