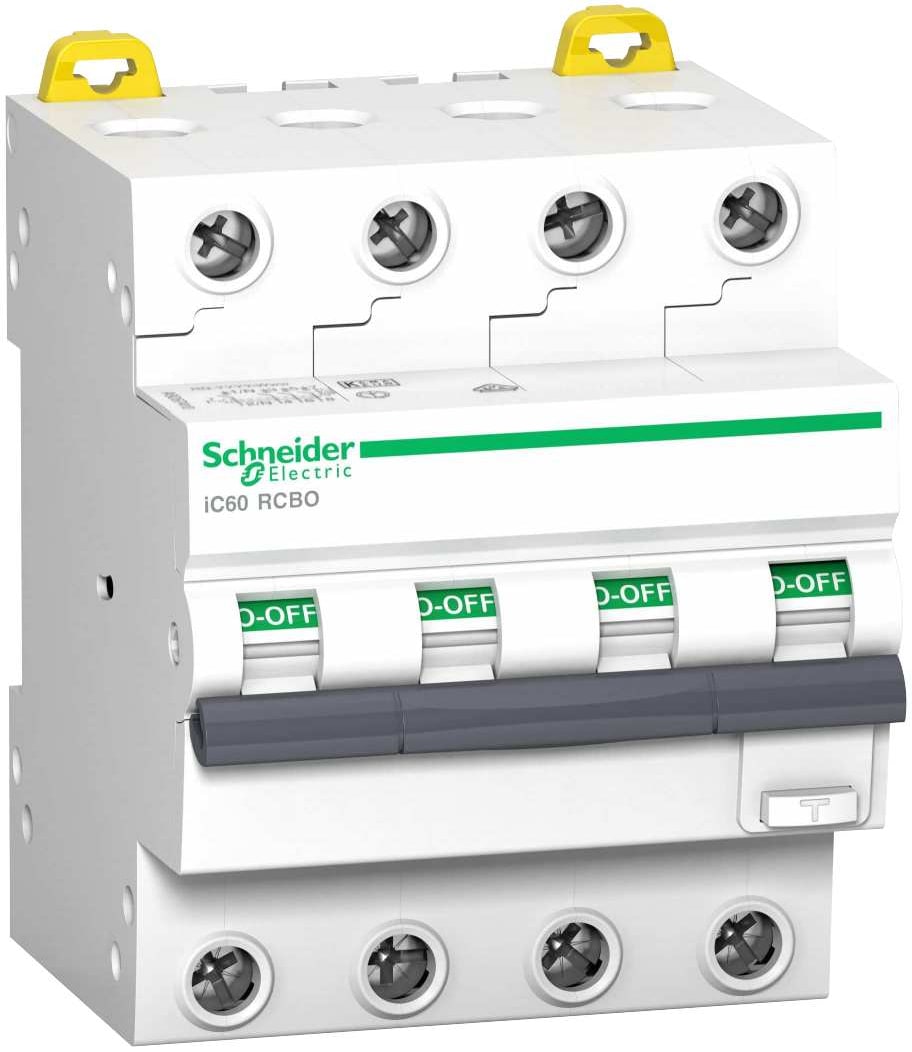

Kombiafbryder HPFI, iC60, C, 4P, 10A, 30mA 6kA, klasse A

En kombiafbryder samler to funktioner i én komponent: automatsikringens overstrømsbeskyttelse og HPFI-relæets fejlstrømsbeskyttelse. Det betyder, at du får beskyttelse mod både kortslutning, overbelastning og isolationsfejl i én enhed i stedet for to separate komponenter i tavlen. Denne model, iC60 fra Acti9-serien, dækker desuden mod elektrisk stød ved både direkte og indirekte berøring, transienter og de brandfarer, der kan opstå ved fejl i installationen. Den er derfor et solidt valg, hvis du ønsker god beskyttelse af både personer, installation og tilsluttet udstyr, samtidig med at du sparer plads på tavlen.

De 30 mA angiver udløsestrømmen, altså hvor stor en fejlstrøm der skal til, før kombiafbryderen slår fra og afbryder strømmen. 30 mA er den følsomhed, der typisk kræves til personbeskyttelse i boliginstallationer. Klasse A betyder, at fejlstrømstypen dækker både vekselstrøms- og pulserende jævnstrømsfejl, hvilket er relevant, hvis der er tilsluttet udstyr med elektronik, som kan generere den type fejlstrøm. Sammen med C-karakteristikken, der styrer, hvor hurtigt automatsikringsdelen reagerer ved overstrøm, giver det en kombineret beskyttelse, der er tilpasset almindelige installationer med blandet forbrug.

Testknappen sidder på fronten af kombiafbryderen og gør det muligt at kontrollere, at fejlstrømsdelen fungerer, som den skal. Ved at trykke på knappen simuleres en fejlstrøm, og enheden bør slå fra, hvis alt fungerer korrekt. Det er en indbygget funktion, som gør det enkelt at holde øje med, at beskyttelsen er intakt over tid, uden at man skal bruge ekstra testudstyr.

En separat løsning kræver to komponenter i tavlen, en automatsikring til overstrømsbeskyttelse og et selvstændigt HPFI-relæ til fejlstrømsbeskyttelse. En kombiafbryder som denne samler begge funktioner i én enhed, hvilket sparer plads i tavlen og gør installationen mere overskuelig. Her er der tale om en 4-polet model, hvilket gør den velegnet til installationer, hvor der skal beskyttes flere faser samtidig med nul. Valget mellem en samlet kombiafbryder og separate komponenter afhænger af tavlens opbygning og den konkrete installation, og det er en vurdering, som bør foretages af en autoriseret elinstallatør.

Denne kombiafbryder er mærket til 10 A, men serien findes også i andre amperestørrelser. Ampereangivelsen fortæller, hvor stor en belastning automatsikringsdelen kan håndtere, før den slår fra ved overstrøm, mens fejlstrømsdelen fortsat er indstillet til 30 mA. Hvilken amperestørrelse der er den rigtige til en given installation, afhænger af den samlede belastning på gruppen og af, hvordan installationen i øvrigt er dimensioneret. Det er derfor altid en autoriseret elinstallatør, der bør vurdere, hvilken amperestørrelse der passer til den konkrete opgave.

4 poler betyder, at kombiafbryderen dækker 3 faser plus nul, hvilket gør den relevant i installationer, hvor der er behov for beskyttelse på tværs af alle faser samtidig, for eksempel ved trefaset udstyr. Det adskiller den fra modeller med færre poler, som typisk bruges til enfasede grupper. Hvilken poltype der skal bruges i en given tavle, afhænger af installationens opbygning, og valget bør altid foretages af en autoriseret elinstallatør, så beskyttelsen matcher det udstyr og de kredse, den skal dække.
