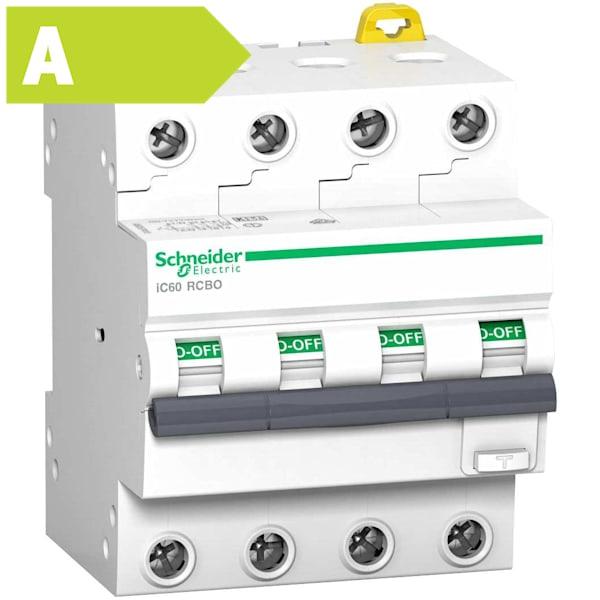

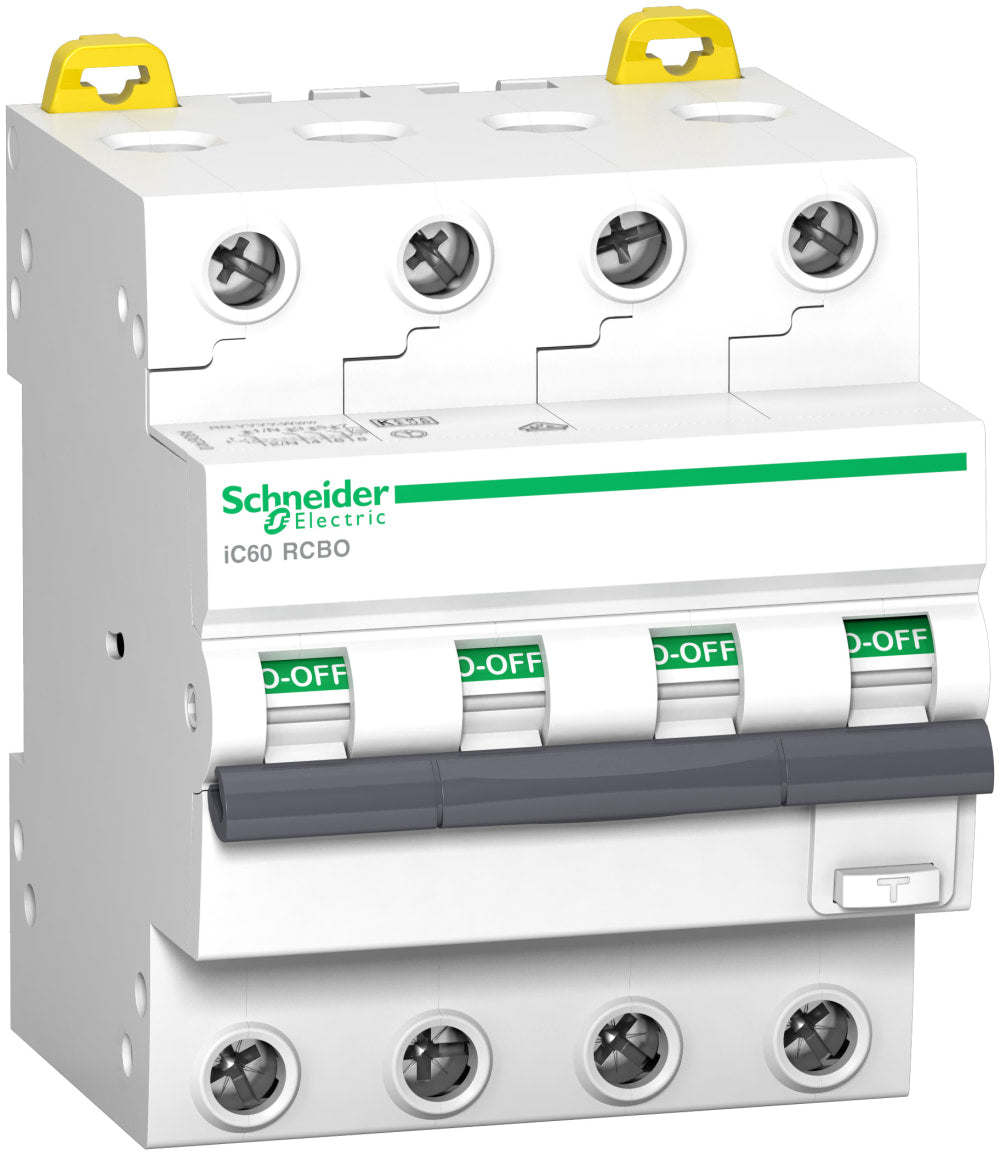

Kombiafbryder HPFI, iC60, C, 4P, 16A, 30mA 6kA, klasse A

Kombiafbryderen samler automatsikring og fejlstrømsafbryder (HPFI) i én enhed. Den beskytter både mod kortslutning og overbelastning i installationen, og mod isolationsfejl der kan give elektrisk stød ved direkte eller indirekte berøring. Fordelen ved at have begge funktioner samlet er, at du sparer plads i tavlen, samtidig med at både mennesker og apparater er beskyttet fra samme punkt.

16A er den mærkestrøm automatsikringsdelen kan bære vedvarende, før den udløser ved overbelastning. C-karakteristikken gør, at den kan klare kortvarige strømstød, for eksempel ved opstart af motorer eller andet udstyr med indkoblingsstrøm, uden at udløse unødigt, mens den stadig griber ind hurtigt ved rigtig overbelastning eller kortslutning. De 30mA er udløsestrømmen på fejlstrømsdelen, altså hvor lille en lækstrøm der skal til, før HPFI-delen bryder strømmen. Det er den følsomhed, der typisk bruges til at beskytte personer. Kortslutningsbrydeevnen på 6kA fortæller, hvor stor en kortslutningsstrøm enheden kan afbryde sikkert, uden at tage skade.

Testknappen simulerer en fejlstrøm, så du kan kontrollere, at fejlstrømsdelen reagerer og bryder strømmen som den skal. Det er den samme knap, du bruger til den løbende funktionstest af HPFI-delen, uden at du behøver at afbryde hele installationen for at gøre det.

Klasse A vil sige, at fejlstrømsdelen reagerer både på almindelige vekselstrømsfejl og på pulserende jævnstrømsfejl, som ofte opstår i installationer med elektronik, for eksempel udstyr med indbygget strømforsyning eller frekvensstyring. Det gør den bredere anvendelig end en enhed, der kun kan reagere på rene vekselstrømsfejl, hvilket er relevant i mange moderne installationer med stigende mængder elektronisk udstyr.

Forskellen ligger primært i plads og opbygning. En kombiafbryder som denne samler begge funktioner i én enhed på 72 mm, hvilket sparer plads i tavlen og gør montagen mere overskuelig. Separate komponenter, altså en automatsikring og et HPFI-relæ hver for sig, kan give mere fleksibilitet, hvis man senere skal ændre grupperinger i tavlen. Hvilken løsning der er rigtig for din installation, herunder hvordan grupper skal opdeles og beskyttes, bør vurderes af en autoriseret elinstallatør.

4-polet (4P) betyder, at enheden dækker alle tre faser samt nul i en 3-faset installation, hvor en 1- eller 2-polet udgave typisk bruges til enfasede kredse. Det gør denne model velegnet i tavler, hvor der skal beskyttes en gruppe med 3-faset forsyning. Det korrekte poltal og den rigtige opdeling af grupper i din konkrete tavle bør altid vurderes af en autoriseret elinstallatør, da det handler om sikkerheden i hele installationen.
