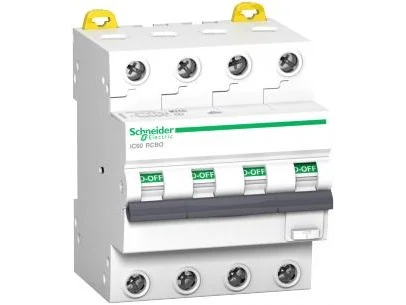

Kombiafbryder HPFI C 20A 3P+N 30mA

Kombiafbryderen samler et HPFI-relæ (fejlstrømsafbryder) og en automatsikring i én enhed på 4 moduler. Det betyder, at den både beskytter din installation mod kortslutning, overbelastning og isolationsfejl, og samtidig beskytter personer mod elektrisk stød, hvis der opstår en fejlstrøm på 30 mA eller mere. Udløsekarakteristikken er C, som er velegnet til kredse med moderate startstrømme, og enheden er beregnet til montage på DIN-skinne i eltavlen med 20 A som mærkestrøm og 3 faser plus nul (3P+N).

Den er egnet til trefasede installationer og nævnes specifikt som brugbar til el-ladebokse og lignende bolig- eller erhvervsløsninger. C-karakteristikken passer godt til de lidt højere startstrømme, man ofte ser ved opladning af elbiler, og fejlstrømstypen er Klasse A, som registrerer både vekselstrøm og pulserende jævnstrømsfejl. Da valget af den rigtige fejlstrømsbeskyttelse til en konkret ladeboks afhænger af, hvilken type DC-overvågning ladeboksen selv har indbygget, bør det endelige valg altid vurderes af en autoriseret elinstallatør.

Kombiafbryderen har en visuel fejlindikator på frontpanelet, som viser jordfejl ud fra vippearmens stilling. Det gør det nemt at se med det samme, om en udløsning skyldes en fejlstrøm, uden du behøver at åbne tavlen eller måle dig igennem installationen for at finde årsagen.

Kombiafbryderen er del af Acti9 iC60 RCBO-serien fra Schneider Electric og er testet til op mod 10.000 elektriske og 20.000 mekaniske afbrydelser, uden at funktionen forringes. Det gør den til et solidt valg i tavler, hvor enheden løbende afbryder og genindkobles, for eksempel ved hyppig brug af en ladeboks eller andre kredse med mange start og stop.

Forskellen ligger primært i pladsforbruget og opbygningen i tavlen. Hvor en automatsikring og et HPFI-relæ som to separate komponenter typisk fylder mere, samler denne kombiafbryder begge funktioner i én enhed på kun 4 moduler. Det gør den til et godt valg, hvis du har begrænset plads i eltavlen, men stadig ønsker fuld beskyttelse mod både overstrøm og fejlstrøm på en 3-faset kreds med nul.

Denne kombiafbryder er Klasse A, hvilket betyder, at den registrerer og reagerer på almindelig vekselstrøm samt pulserende jævnstrømsfejl. Type B dækker derudover også visse jævnstrømsfejl (DC), som kan forekomme ved nogle typer elbilopladning. Om Type A er tilstrækkeligt, eller om der er behov for Type B, afhænger af, hvilken DC-fejlstrømsovervågning den konkrete installation eller ladeboks har indbygget, og det bør altid afklares af en autoriseret elinstallatør ud fra den samlede installation.

Selve kombiafbryderen har kapslingsklasse IP20, hvilket betyder, at den er beskyttet mod utilsigtet berøring, når den er monteret og i drift. IP40 opnås først, når enheden sidder korrekt i et egnet montageskab eller tavle, som lukker yderligere om installationen. Det er derfor vigtigt, at montagen sker i et skab, der lever op til den ønskede beskyttelsesgrad for det konkrete installationssted.
