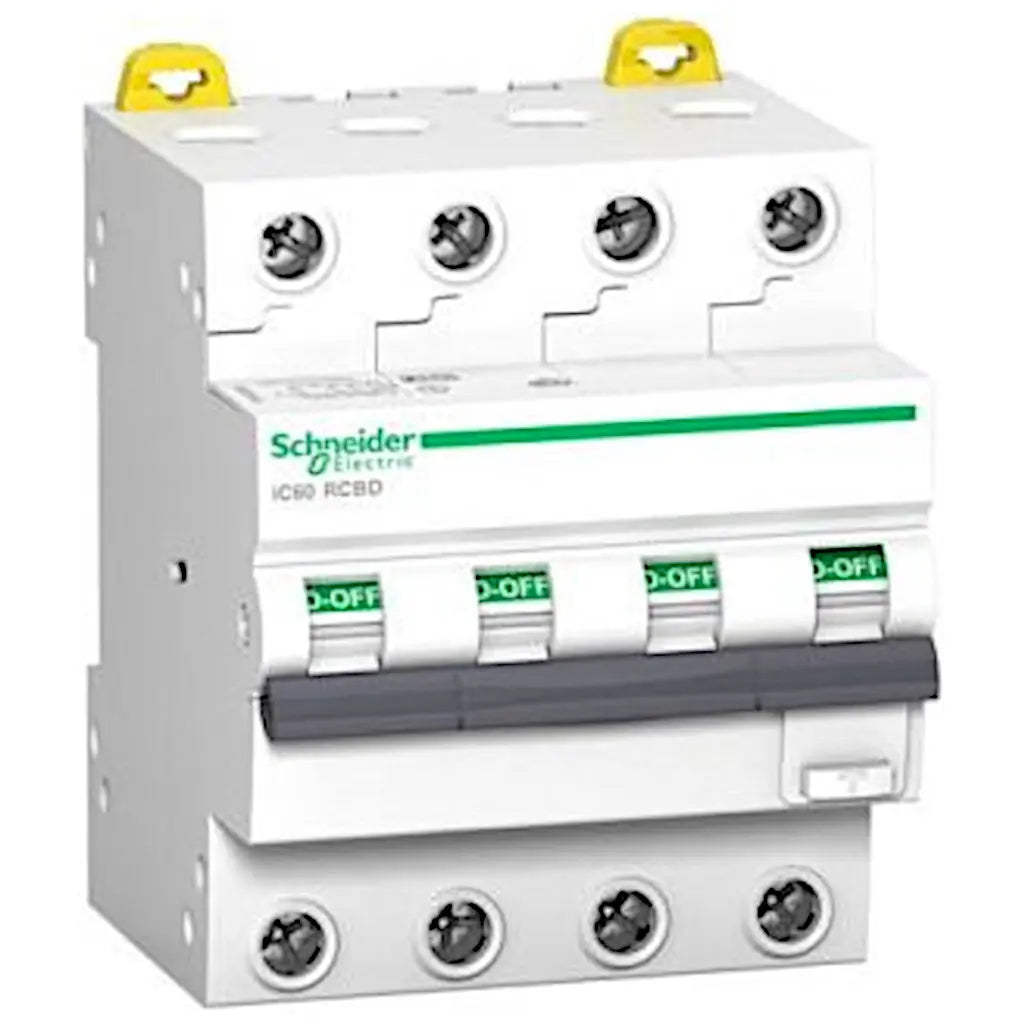

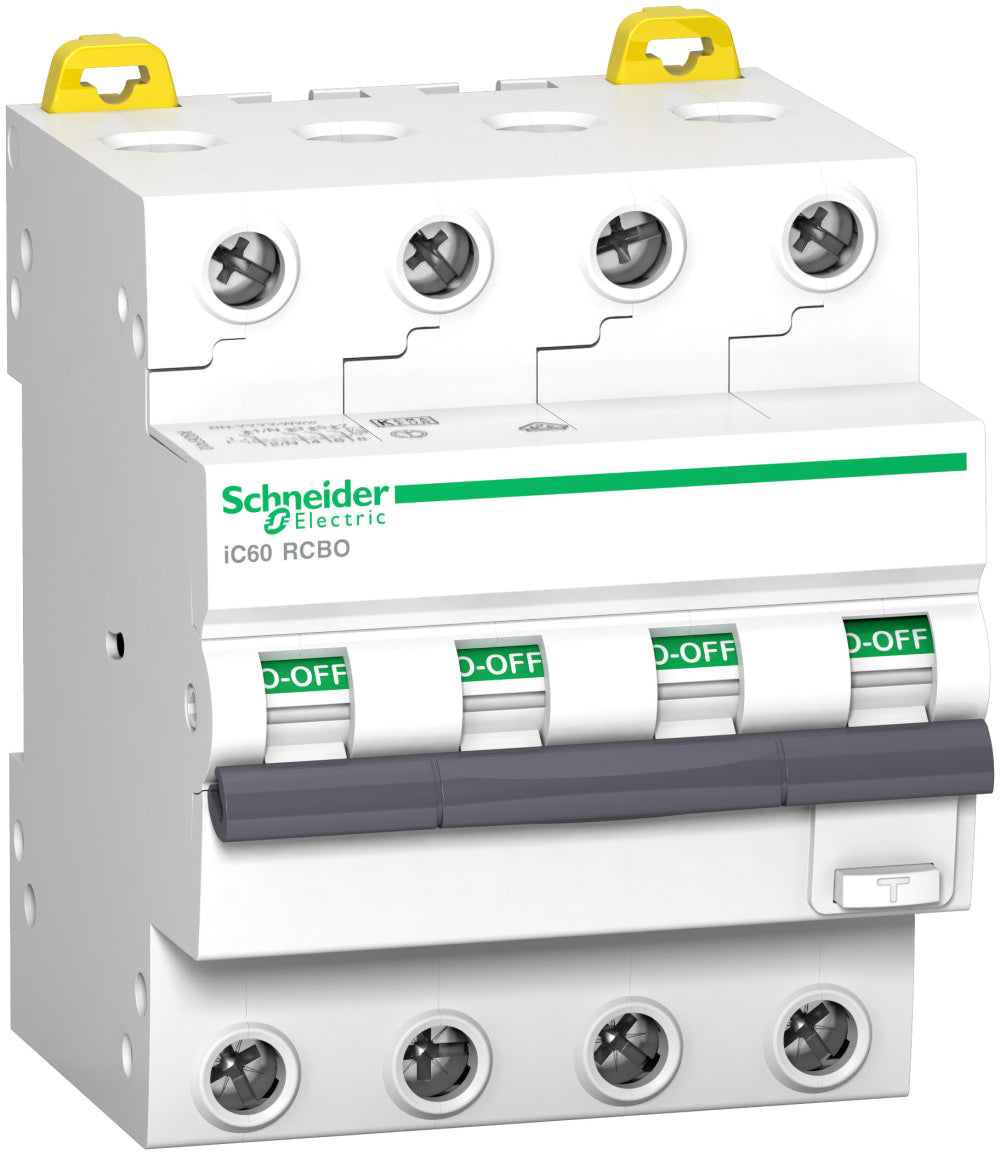

Kombiafbryder HPFI C 32A 3P+N 30mA

Kombiafbryderen samler en automatsikring og et HPFI-relæ i samme modul. Det betyder, at den både kobler kredsen fra ved overstrøm og kortslutning (op til en brydeevne på 6 kA) og ved fejlstrøm på 30 mA, som kan opstå ved isoleringsfejl eller hvis strøm utilsigtet løber gennem en person. På den måde får du personsikkerhed og overstrømsbeskyttelse i en enkelt komponent i stedet for to separate enheder, hvilket sparer plads i tavlen og gør installationen mere overskuelig.

Med sin 3P+N-opbygning (4-polet, det vil sige tre faser plus nulleder) og mærkestrøm på 32 A er den velegnet til trefasede kredse i både bolig og mindre erhverv, hvor der er behov for samlet beskyttelse af hele installationen. Den nævnes desuden i forbindelse med el-ladebokse, hvor både overstrømsbeskyttelse og fejlstrømsbeskyttelse skal være på plads. Selve monteringen og valget af den rette dimensionering til din specifikke installation bør altid vurderes af en autoriseret elinstallatør.

Der sidder en testknap på fronten af enheden, som du kan bruge til at simulere en fejlstrøm og kontrollere, at afbryderen reagerer og kobler kredsen fra som den skal. Det er en god vane at teste funktionen med jævne mellemrum, så du er sikker på, at beskyttelsen er intakt. Enheden er desuden dokumenteret til at kunne holde til op mod 10.000 elektriske og 20.000 mekaniske afbrydelser, så den er bygget til at klare gentagne test og udkoblinger over tid.

Funktionelt gør de to løsninger stort set det samme: overstrømsbeskyttelse og fejlstrømsbeskyttelse. Forskellen ligger i pladsforbruget. Denne kombiafbryder samler begge funktioner på kun 4 moduler i tavlen, hvor en separat automatsikring og et separat HPFI-relæ typisk kræver mere plads samlet set. Kombiløsningen er derfor særligt attraktiv, hvis pladsen i eltavlen er trang, eller hvis du ønsker en mere overskuelig opbygning med færre komponenter at holde styr på. Den konkrete vurdering af, hvilken løsning der passer bedst til din installation, bør en autoriseret elinstallatør stå for.

Udløsekarakteristikken C betyder, at afbryderen er dimensioneret til at kunne håndtere moderate startstrømme, altså den kortvarige strømstigning der ofte ses, når motorer eller andet elektrisk udstyr starter op. Den kobler ud, hvis strømmen overstiger mærkestrømmen på 32 A i en grad, der indikerer overbelastning eller kortslutning, uden at reagere unødigt på normale opstartsstrømme. Det gør den til et fornuftigt valg i almindelige bolig- og erhvervsinstallationer, hvor der er tilsluttet apparater med et vist opstartstræk.

Selve enheden har kapslingsklasse IP20, hvilket beskytter mod, at man ved et uheld kommer i kontakt med spændingsførende dele under drift, men giver ikke fuld beskyttelse mod indtrængning af mindre genstande eller støv i samme grad som en højere klasse. Monteres afbryderen i et korrekt tavleskab, opnås IP40, som giver en tættere beskyttelse mod indtrængen udefra. Det er derfor kombinationen af selve modulet og det tavleskab, det sidder i, der afgør den samlede beskyttelsesgrad i den færdige installation.
