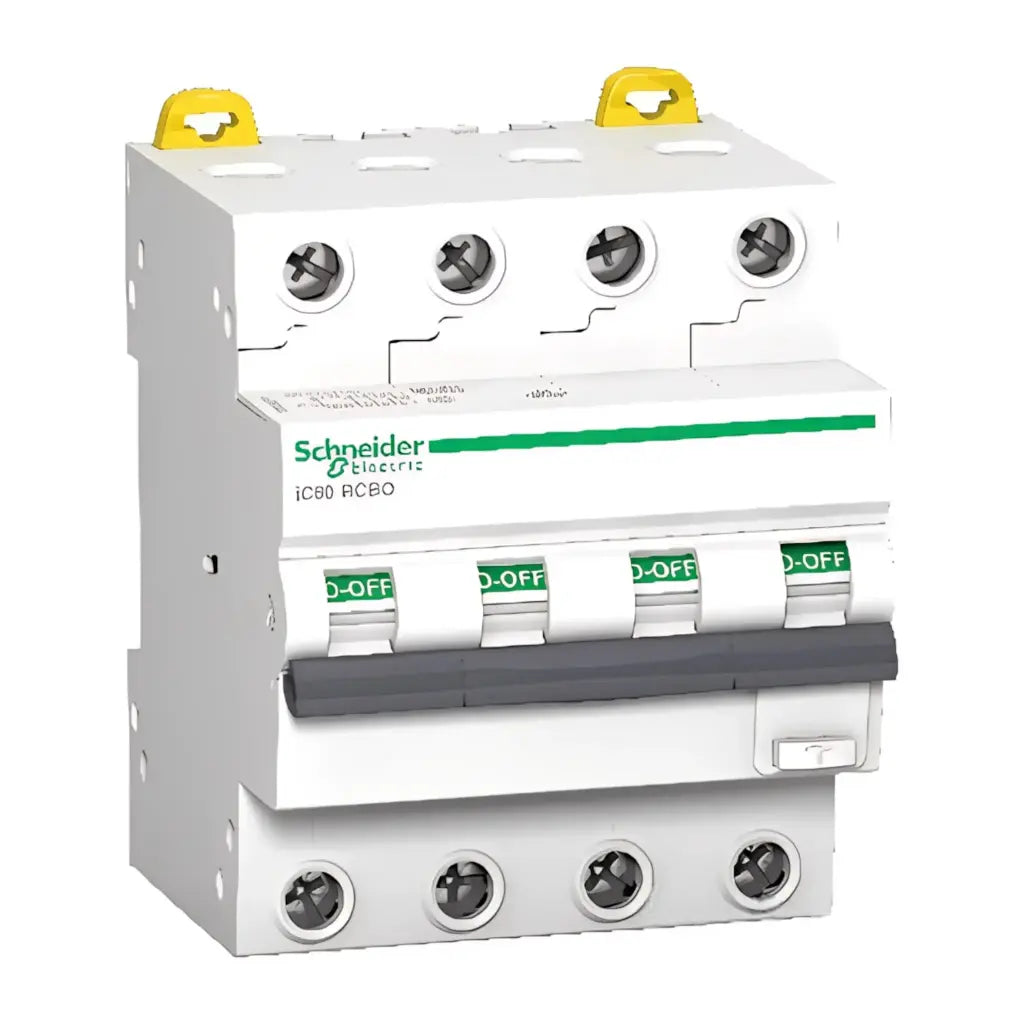

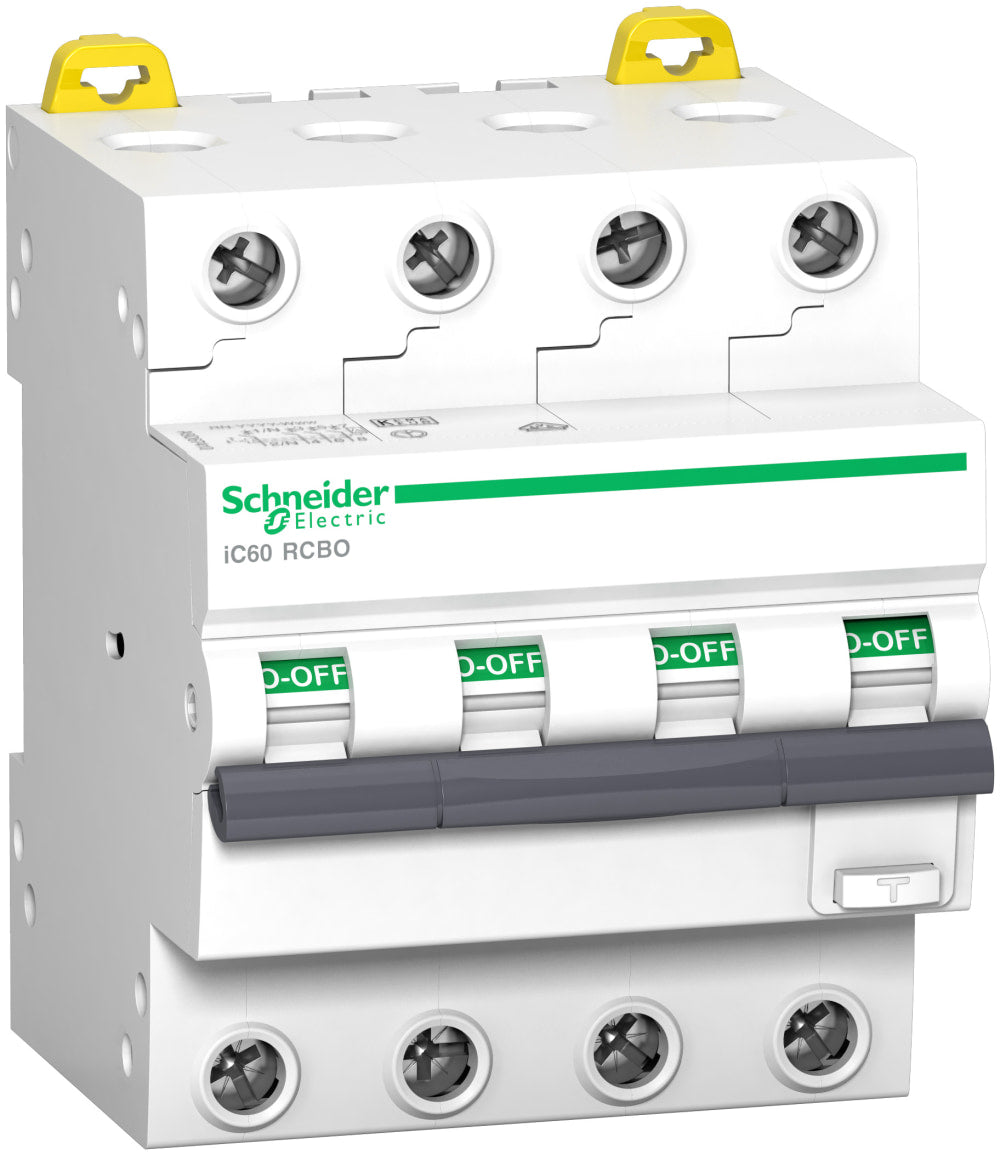

Acti9 iC60 kombiafbryder 4P, 16A, 415V, 30mA, 6kA,klasse A, B-karakteristik. Bredde 72 mm.

En kombiafbryder samler automatsikringens og HPFI-relæets funktioner i én enhed. Det betyder, at du får beskyttelse mod både overbelastning og kortslutning samtidig med, at fejlstrøm fra fx isoleringsfejl eller berøring af strømførende dele fanges og afbrydes. Fordelen er, at den fylder mindre i tavlen end to separate komponenter, og at installationen bliver mere overskuelig. Denne model, Acti9 iC60, er 4-polet, mærket til 16 A og 415 V, og har en bredde på kun 72 mm, hvilket gør den kompakt selv med fire poler.

Klasse A angiver, hvilken type fejlstrøm enheden kan registrere. Den fanger både almindelige vekselstrømsfejl og pulserende jævnstrømsfejl, som ofte opstår ved moderne elektronik med strømforsyninger, dæmpere eller frekvensomformere. Det gør klasse A til et solidt valg i installationer, hvor der er tilsluttet udstyr med elektroniske komponenter, hvilket er ret almindeligt i både bolig og erhverv i dag.

Med en bredde på 72 mm og 4 poler er enheden bygget kompakt, så den ikke stjæler unødig plads i din gruppetavle sammenlignet med at montere automatsikring og fejlstrømsrelæ hver for sig. Der sidder en testknap på fronten, som gør det muligt at teste udløserfunktionen direkte på enheden uden at skulle afmontere noget.

Kortslutningsbrydeevnen på 6 kA fortæller, hvor stor en kortslutningsstrøm kombiafbryderen kan afbryde sikkert uden at tage skade. Jo højere denne værdi er, jo bedre er enheden rustet til at håndtere kraftige fejlstrømme i installationen. Det korrekte valg af kortslutningsbrydeevne til en given installation bør altid vurderes af en autoriseret elinstallatør, da det afhænger af den samlede opbygning af el-anlægget.

Forskellen ligger primært i pladsforbrug og opbygning. Med separate komponenter monterer du en automatsikring og et HPFI-relæ hver for sig, hvilket kræver mere plads i tavlen og typisk flere forbindelser. En kombiafbryder som denne Acti9 iC60 samler begge funktioner i én enhed på 72 mm, hvilket gør tavlen mere overskuelig og kan spare plads, hvis der er flere grupper, der skal beskyttes. Funktionelt beskytter begge løsninger mod de samme typer fejl, nemlig overstrøm, kortslutning og fejlstrøm, men den fysiske og praktiske forskel ligger i montagen.

4-polet betyder, at enheden bryder på alle fire ledere, det vil sige de tre faser og nul-lederen, samtidig ved en fejl. Det gør den relevant i installationer med 3-faset forsyning, hvor man ønsker fuld afbrydelse af alle poler ved fejl frem for kun at bryde enkelte faser. Hvilken poltype der er korrekt til en given installation, bør altid afklares af en autoriseret elinstallatør ud fra den konkrete opbygning af el-anlægget.
