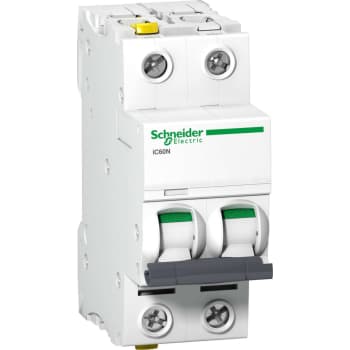

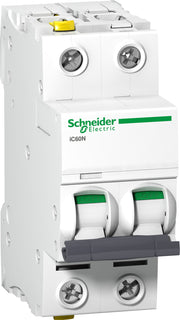

Automatsikring iC60N B 2P 10A 6KA

Automatsikringen iC60N fra Schneider Electric er lavet til at beskytte et kredsløb mod to ting: kortslutning og overbelastning. Den kobler strømmen fra, hvis der pludselig trækkes langt mere strøm end kredsløbet er dimensioneret til, eller hvis der opstår en direkte kortslutning. Med 2 poler og 10 A dækker den kredsløb, hvor begge faser eller fase og nul skal brydes samtidig. Sikringen er bygget efter standarden IEC/EN 60947-2 og egner sig til industriel isolering, hvilket gør den relevant i både boliginstallationer og mere erhvervsprægede tavleopgaver.

Bogstavet B fortæller noget om, hvor følsomt sikringen reagerer på pludselige strømstød, altså hvor hurtigt den slår fra ved overstrøm. En B-karakteristik gør sikringen forholdsvis følsom, hvilket typisk passer til kredsløb med rolige, ohmske belastninger uden store indkoblingsstrømme, for eksempel almindelige stikkontaktgrupper og lyskredse. Den nøjagtige vurdering af, om B-karakteristik er det rette valg til en given installation, bør altid foretages af en autoriseret elinstallatør, da det afhænger af hele kredsløbets opbygning.

Sikringen har en rød mekanisk indikatorfane på frontpanelet. Falder strømmen fra på grund af en fejl, springer denne fane synligt frem, så man med det samme kan se, at automatsikringen har grebet ind. Det gør det nemt at finde den rigtige gruppe i en tavle, hvis flere sikringer sidder side om side, uden at man skal teste sig frem med et instrument.

Forskellen ligger i, hvilke ledere sikringen bryder. Den 2-polede iC60N, som denne, afbryder to poler samtidig og bruges typisk, hvor begge faseledere eller fase og nul skal kobles fra sammen. En 1P+N-udgave bryder én fase samt nul-lederen og bruges ofte i enfasede grupper, hvor man ønsker nul-lederen adskilt sammen med fasen. Fordi valget af polantal og gruppeopdeling har direkte betydning for beskyttelsen af installationen, bør det endelige valg mellem 2P og 1P+N altid ske i samråd med en autoriseret elinstallatør, der kender den konkrete tavle og gruppeopdeling.

En automatsikring som iC60N beskytter kredsløbet mod kortslutning og overbelastning ved at bryde strømmen, hvis der trækkes for meget effekt eller opstår en direkte kortslutning. En HPFI-afbryder (fejlstrømsafbryder) har en anden opgave, nemlig at beskytte personer mod stød ved at reagere på fejlstrømme, altså strøm der lækker til jord uden om den normale strømkreds. De to komponenter løser derfor forskellige sikkerhedsopgaver og supplerer typisk hinanden i en tavle. Hvilken kombination af automatsikringer og HPFI-afbrydere en given installation skal have, er en vurdering, der bør ligge hos en autoriseret elinstallatør.
