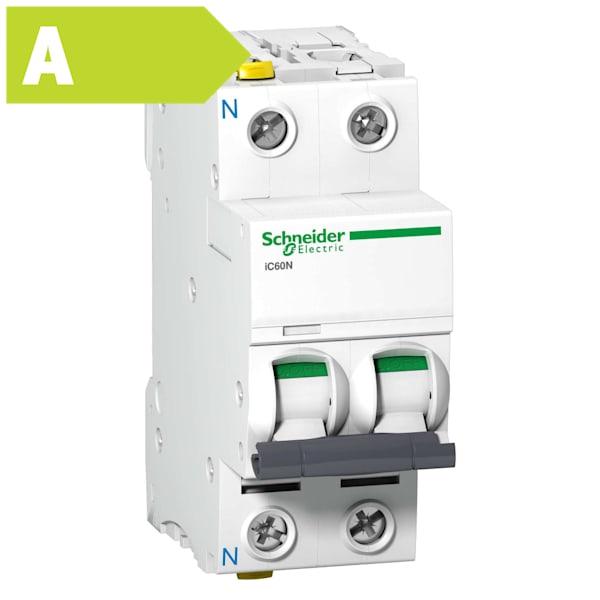

Automatsikring iC60N B 1P+N 25A 6KA

Automatsikringen fra Schneider Electrics Acti9-serie iC60N beskytter et elektrisk kredsløb mod overbelastning og kortslutning. Den er dimensioneret til 25 A og monteres typisk i en gruppetavle, hvor den afbryder strømmen automatisk, hvis belastningen bliver for høj eller der opstår en kortslutning. På den måde beskytter den både kabler og apparater mod overophedning og skader.

1P+N betyder, at sikringen har en polet afbryderfunktion samtidig med, at den er udstyret med en gennemgående nul-klemme (N). Det giver mulighed for at føre både fase og nul gennem samme automatsikring med dobbelt terminalklemme, hvilket gør installationen mere overskuelig i tavlen og letter både montage og senere vedligeholdelse.

Sikringen har en bredde på 36 mm, hvilket er relevant at kende, når du skal planlægge pladsen i en fordelingstavle eller gruppetavle. Den er produceret i Europa og er beregnet til 230 V-installationer.

Brydeevnen angiver, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert uden at tage skade. Med en brydeevne på 6 kA er iC60N B egnet til almindelige bolig- og erhvervsinstallationer. Det korrekte valg af brydeevne til en konkret installation bør altid vurderes af en autoriseret elinstallatør, da det afhænger af den samlede tavles og installations forhold.

En automatsikring som iC60N B 25A beskytter kredsløbet mod overbelastning og kortslutning, altså for høj strøm i ledningerne. En HPFI-afbryder (fejlstrømsafbryder) beskytter derimod personer mod elektrisk stød ved at måle forskellen mellem den strøm, der løber ud og ind i kredsløbet, og afbryde ved fejlstrøm. De to komponenter løser altså forskellige opgaver og bruges ofte sammen i en tavle, men det er en autoriseret elinstallatør, der skal vurdere den konkrete sammensætning af en tavle.

En almindelig 1-polet automatsikring afbryder kun fasen, mens en 1P+N-udgave som denne også fører nul-lederen gennem sikringen via en separat klemme. Det betyder, at både fase og nul kan samles ved samme afbryderpunkt, hvilket giver en mere kompakt og overskuelig løsning i tavlen. Hvilken løsning der passer bedst til et konkret kredsløb, afhænger af tavlens opbygning og bør afklares med en autoriseret elinstallatør.

Udløsekarakteristikken beskriver, hvor følsom sikringen er over for kortvarige strømstød, før den løser ud. B-karakteristikken er en almindeligt anvendt type i bolig- og erhvervsinstallationer, hvor belastningen ikke giver store indkoblingsstrømme. Hvilken karakteristik der er rigtig til et givent kredsløb, afhænger af de tilsluttede apparater og bør vurderes af en autoriseret elinstallatør.
