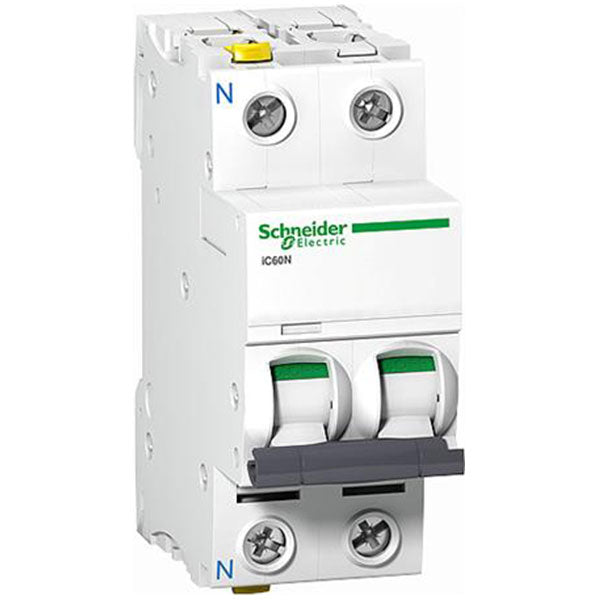

Automatsikring Acti 9 iC60N 1 Polet+Nul 16A

Automatsikringen fra Schneider Electric, serien Acti9 iC60N, beskytter dit elektriske kredsløb mod overbelastning og kortslutning. Med en mærkestrøm på 16 A og en brydeevne på 6 kA er den dimensioneret til at afbryde strømmen, før en fejl udvikler sig til noget farligt, både i boliginstallationer og i erhvervstavler. Da den er 1-polet med nul (1P+N), afbryder den både fase og nul samtidig, hvilket giver en ekstra grad af sikkerhed ved fejlfinding og servicearbejde på gruppen.

Automatsikringen er udstyret med den patenterede VisiTrip-teknologi, som giver en visuel indikation direkte på fronten af enheden, hvis den har koblet ud. Det gør det hurtigt at se, hvilken gruppe der har udløst, uden at du skal gætte dig frem eller teste hver enkelt sikring i tavlen. Det sparer tid ved fejlsøgning, især i større tavler med mange grupper.

Sikringen monteres på almindelig DIN-skinne og fylder 2 moduler, svarende til en bredde på 36 mm. Højden er 91 mm og dybden 78,5 mm, så du kan planlægge pladsen i tavlen på forhånd. Tilslutningen sker via dobbelte terminalklemmer, hvor kabel og sløjfeskinne kobles separat, hvilket gør installation og senere vedligeholdelse nemmere. Terminalerne er udført i IP20, så du er beskyttet mod at røre strømførende dele, når skruerne er spændt korrekt. Nullederen sidder i venstre side af sikringen, hvilket er værd at have i baghovedet, når du planlægger opkoblingen i tavlen.

C-karakteristikken betyder, at sikringen tåler et højere øjebliksstrømstød, før den udløser ved kortslutning, sammenlignet med en B-karakteristik. Det gør den velegnet til kredsløb med høje startstrømme, for eksempel motorer, transformere eller andet udstyr, der trækker et kortvarigt strømryk ved opstart. En B-karakteristik udløser typisk ved lavere strømstød og bruges ofte til mere jævne belastninger som almindelig belysning og stikkontakter uden store startstrømme. Er du i tvivl om, hvilken karakteristik dit anlæg kræver, bør en autoriseret elinstallatør vurdere det ud fra den konkrete installation.

Denne model er 1P+N, hvilket vil sige, at den bryder fasen og fører nullederen igennem sikringen uden selv at bryde den ved en normal udløsning. Det adskiller sig fra en 2-polet sikring, som bryder både fase og nul aktivt ved fejl. Valget mellem de to typer afhænger af installationens opbygning og gældende krav til den konkrete gruppe, så her er det vigtigt, at en autoriseret elinstallatør tager stilling til, hvilken løsning der er korrekt og lovlig i dit anlæg.

At sikringen er angivet til både AC og DC betyder, at den er konstrueret til at kunne afbryde strøm korrekt både i vekselstrømskredsløb og jævnstrømskredsløb. Det adskiller den fra sikringer, der udelukkende er beregnet til AC, hvor lysbuedannelsen ved afbrydelse håndteres anderledes. Skal sikringen bruges i en installation med jævnstrøm, for eksempel i forbindelse med visse solcelle- eller batterianlæg, er det denne egenskab, der gør den anvendelig der, mens en ren AC-sikring ikke nødvendigvis er egnet til samme opgave. Den endelige vurdering af, hvilken sikringstype der skal bruges til en given installation, bør altid foretages af en autoriseret elinstallatør.
