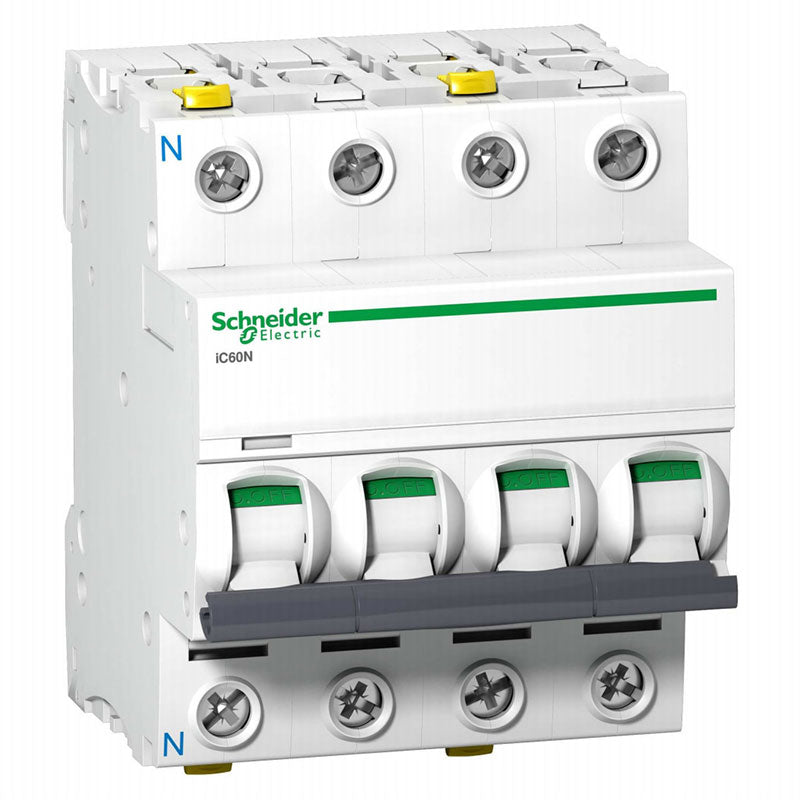

Automatsikring Acti 9 iC60N 3 Polet+Nul 13A

Automatsikringen fra Schneider Electrics serie Acti9 iC60N beskytter dit elanlæg mod overbelastning og kortslutning. Den er 3-polet+nul (3P+N) med en mærkestrøm på 13 A, hvilket gør den velegnet til kredsløb, hvor både faser og nul-leder skal kunne brydes samtidig, for eksempel ved trefasede forbrugere. Med C-karakteristik tåler den kortvarige indkoblingsstrømme, uden at den udløser unødigt, samtidig med at den slår hurtigt fra ved en reel fejl.

Sikringen monteres på almindelig DIN-skinne og fylder 4 modulbredder i tavlen. Den måler 72 mm i bredden, 91 mm i højden og 78,5 mm i dybden. Den er udstyret med dobbelt terminal, så kabel og sløjfeskinne kan tilsluttes hver for sig, hvilket gør både installation og senere vedligeholdelse enklere. Terminalerne er beskyttet mod berøring af strømførende dele, når skruerne er spændt korrekt, så du undgår at komme i kontakt med spænding under arbejdet i tavlen.

Brydeevnen på 6/10 kA fortæller, hvor stor en kortslutningsstrøm sikringen kan afbryde uden at tage skade, og C-karakteristikken beskriver, hvor følsom sikringen er over for kortvarige strømstød. Denne kombination gør sikringen egnet til kredsløb med apparater, der trækker en større startstrøm, uden at du oplever, at den falder ud ved almindelig drift. Sikringen er desuden dimensioneret til en mærkespænding på 240 V og en driftstemperatur fra -35 til 70 °C, så den fungerer stabilt i de fleste el-tavler.

Ja, sikringen er angivet til type AC & DC og kører med en frekvens på 50/60 Hz, hvilket gør den fleksibel i forhold til anlægstype. Overspændingskategorien er IV, som er den kategori, der typisk anvendes tættest på indføringen i en installation. Nul-lederen er placeret i venstre side af sikringen, hvilket er værd at have for øje, når den skal indpasses i tavlens opbygning.

En 3-polet sikring bryder kun de tre faser, mens denne 3P+N-udgave også bryder nul-lederen samtidig med faserne. Det betyder, at hele kredsløbet, inklusive nul, kobles fra ved fejl eller manuel afbrydelse, hvilket kan være et krav i visse installationstyper. Hvilken løsning der er den rigtige for din specifikke installation, bør altid vurderes af en autoriseret elinstallatør, da det afhænger af anlæggets opbygning og gældende regler.

Amperestyrken på 13 A angiver, hvor stor en vedvarende strøm sikringen kan holde til, før den løser ud. Det rigtige amperetal til dit kredsløb afhænger af kabeldimension, belastning og den øvrige installation, og det er derfor en vurdering, der bør foretages af en autoriseret elinstallatør. På den måde sikrer du, at både kabler og forbrugere er korrekt beskyttet, uanset om det ender med at være denne 13 A-model eller en anden amperestyrke i Acti9 iC60N-serien.
