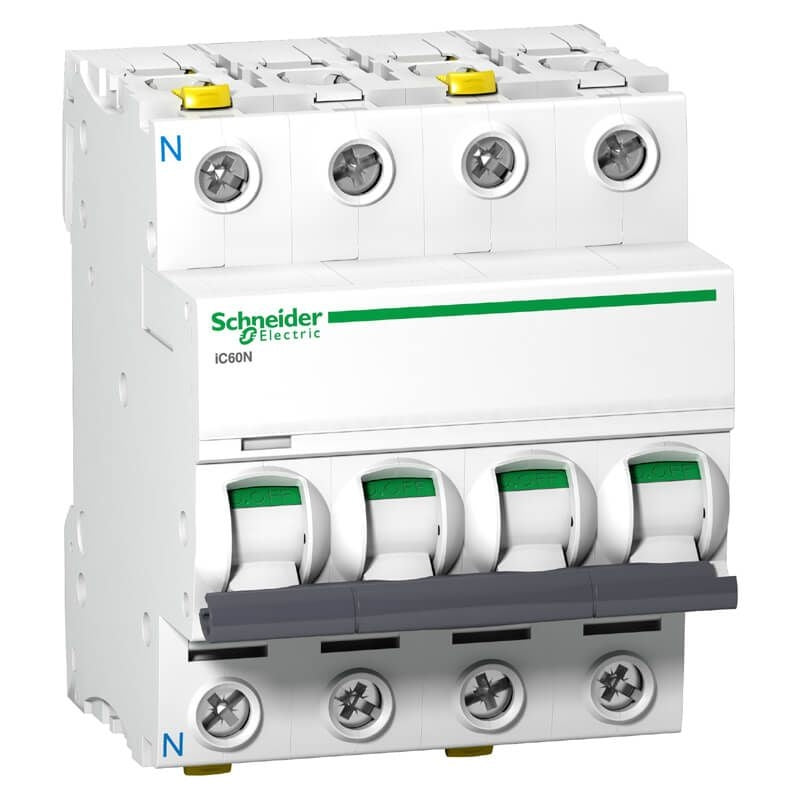

Automatsikring Acti 9 iC60N 3 Polet+Nul 16A

Denne Acti9 iC60N fra Schneider Electric beskytter din installation mod både overbelastning og kortslutning. Den er bygget med termo-magnetisk udløser og C-karakteristik, hvilket betyder, at den er tænkt til kredsløb, hvor der kan forekomme lidt højere indkoblingsstrømme, uden at den falder unødigt ud. Med en mærkestrøm på 16 A ved 230 V og en kortslutningsbrydeevne på 6/10 kA holder den styr på både de langsomme overbelastninger og de hurtige kortslutningsstrømme. Den lever op til standarderne IEC/EN 60898-1 og IEC/EN 60947-2, som er de gængse standarder for automatsikringer til boliginstallationer og erhverv.

VisiTrip er en lille, men praktisk detalje, der viser direkte på fronten af sikringen, om den er udløst på grund af en fejl. Det gør fejlsøgning i tavlen langt hurtigere, fordi du med det samme kan se, hvilken sikring der har reageret, uden at skulle teste hver enkelt. Derudover har sikringen dobbelte terminalklemmer, så du kan tilslutte kabel og sløjfeskinne hver for sig. Det gør både installationen og en eventuel senere udskiftning eller vedligeholdelse nemmere, fordi du ikke behøver at klemme flere ledere sammen i samme terminal.

Sikringen måler 72 mm i bredden, hvilket svarer til 4 moduler i en standardtavle, 91 mm i højden og 78,5 mm i dybden. Det er en god idé at have disse mål i baghovedet, når du planlægger pladsen i tavlen, særligt fordi en 3P+N-sikring naturligt fylder mere end en 1-polet udgave, da den både dækker de tre faser og nul-lederen i én samlet enhed.

Automatsikringer sidder i eltavlen og er en central del af beskyttelsen af din installation, så det er sikkerhedskritisk arbejde, der skal udføres korrekt. Vi anbefaler derfor, at det er en autoriseret elinstallatør, der står for montering og vurderer, at netop denne sikring med 16 A, 3P+N og C-karakteristik passer til det konkrete kredsløb, den skal beskytte.

Denne model er 3P+N, hvilket betyder, at den både bryder de tre faser og nul-lederen samtidig, når den udløser. En almindelig 3-polet sikring bryder kun faserne. Forskellen har betydning i installationer, hvor det er nødvendigt eller ønsket, at nul-lederen også afbrydes ved fejl, for eksempel i visse trefasede anlæg. Hvilken løsning der er den rigtige til dit specifikke kredsløb, er en vurdering, som bør foretages af en autoriseret elinstallatør ud fra installationens opbygning.

En automatsikring som denne Acti9 iC60N beskytter selve installationen og kablerne mod skader fra overbelastning og kortslutning. Et HPFI-relæ har en anden opgave, nemlig at beskytte personer mod farlige fejlstrømme, for eksempel hvis nogen kommer i kontakt med en strømførende del. De to komponenter løser altså forskellige beskyttelsesopgaver og bruges ofte sammen i samme tavle. Er du i tvivl om, hvordan din tavle skal sammensættes med automatsikringer og HPFI-relæer, er det en opgave for en autoriseret elinstallatør at fastlægge den rette løsning.
