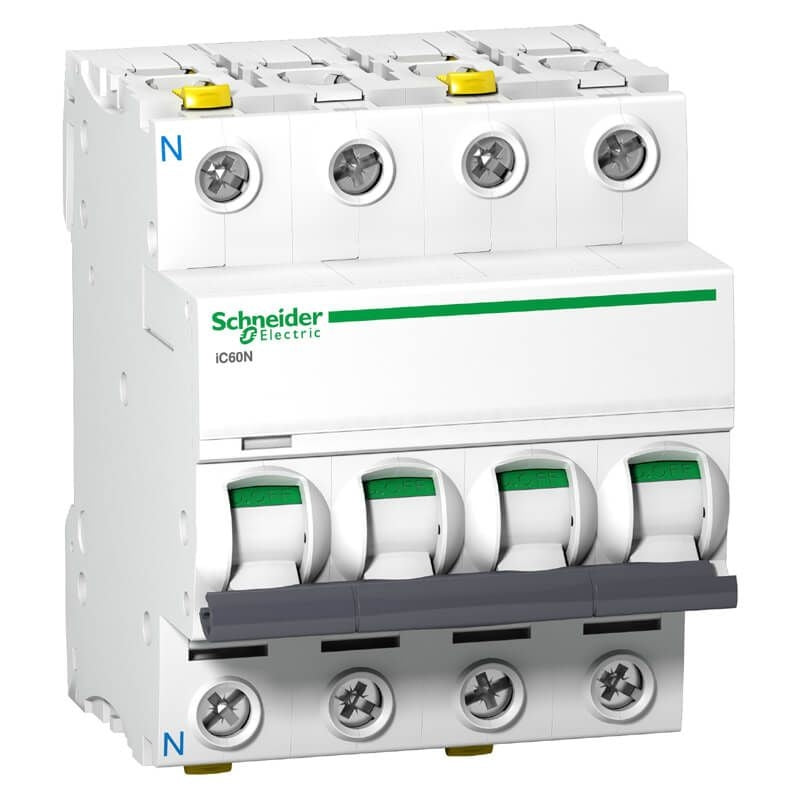

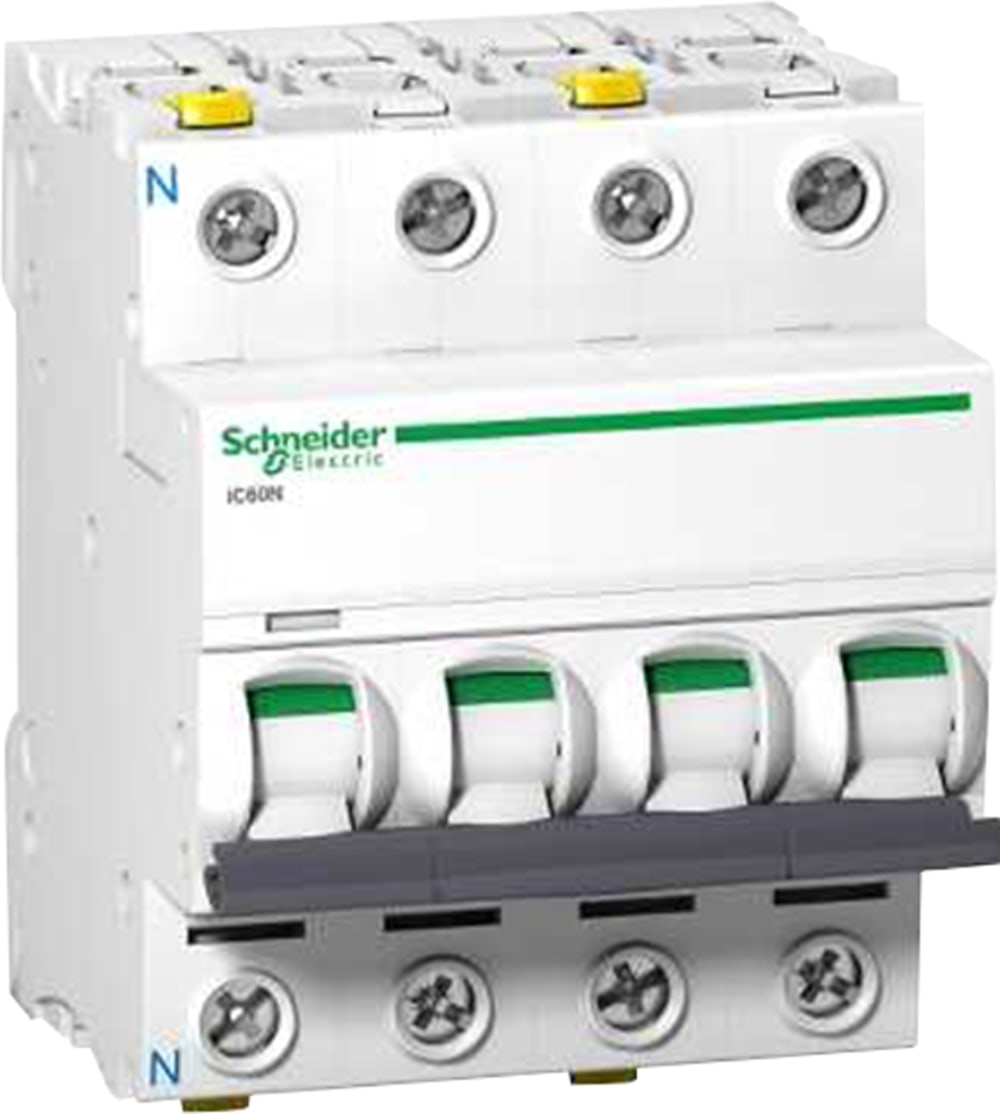

Automatsikring Acti 9 iC60N 3 Polet+Nul 25A

Acti9 iC60N automatsikringen er lavet til at afbryde strømmen, hvis der opstår kortslutning eller overbelastning i det tilsluttede kredsløb. Den er mærket til 25 A og har en kortslutningsbrydeevne på 6/10 kA, hvilket betyder, at den kan afbryde selv relativt store fejlstrømme uden at tage skade. Med C-karakteristik reagerer den lidt mere afdæmpet ved kortvarige strømstød end en B-sikring, hvilket gør den velegnet til kredsløb med induktive belastninger som motorer og transformere, hvor der normalt forekommer et kort strømryk ved opstart.

Sikringen fylder 4 modulpladser og er 72 mm bred, 91 mm høj og 78,5 mm dyb. Det gør den forholdsvis kompakt at montere i et standard installationsskab, men du skal stadig sørge for, at der er de nødvendige 4 moduler frit til den, når du planlægger pladsen i din tavle.

Automatsikringen har den patenterede VisiTrip-teknologi, som viser en tydelig indikation på fronten af enheden, hvis den har afbrudt strømmen på grund af en fejl. Det gør fejlsøgningen nemmere, fordi du hurtigt kan se, hvilken sikring der har reageret, i stedet for at skulle teste hver enkelt sikring i tavlen manuelt. Terminalerne er desuden udført i IP20, så du er beskyttet mod at komme i kontakt med strømførende dele, når terminalskruerne er skruet korrekt fast.

En 3P+N sikring, som den her, afbryder alle tre faser og nul-lederen samtidig, mens en almindelig 3-polet sikring kun afbryder de tre faser og lader nul-lederen være tilsluttet. Forskellen har betydning for, hvordan kredsløbet er opbygget og beskyttet, og hvilken løsning der er korrekt at bruge afhænger af den konkrete installation. Da det er sikkerhedskritisk tavlemateriel, bør en autoriseret elinstallatør altid vurdere, hvilken poltype der er den rigtige til dit specifikke kredsløb.

Udløsekarakteristikken angiver, hvor hurtigt sikringen reagerer på en overstrøm i forhold til den nominelle strømstyrke. C-karakteristikken er termo-magnetisk og tolerer typisk et kort strømryk uden at udløse unødigt, hvilket gør den velegnet til kredsløb med motorer eller andet udstyr, der trækker en kortvarig ekstra strøm ved opstart. Andre karakteristikker reagerer anderledes hurtigt, og det er derfor vigtigt, at valget af karakteristik matcher den konkrete belastning i kredsløbet. Denne vurdering bør altid foretages af en autoriseret installatør.

Brydeevnen på 6/10 kA angiver, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert uden at blive beskadiget. Det er en vigtig værdi, fordi den skal matche den kortslutningsstrøm, der kan forekomme i den konkrete installation, det gælder for. En for lav brydeevne i forhold til installationens faktiske forhold kan udgøre en sikkerhedsrisiko, og derfor er det altid en autoriseret elinstallatør, der skal beregne og vælge den korrekte brydeevne til et givent kredsløb.
