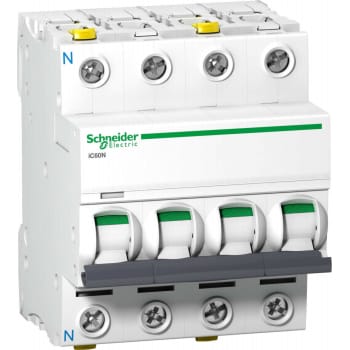

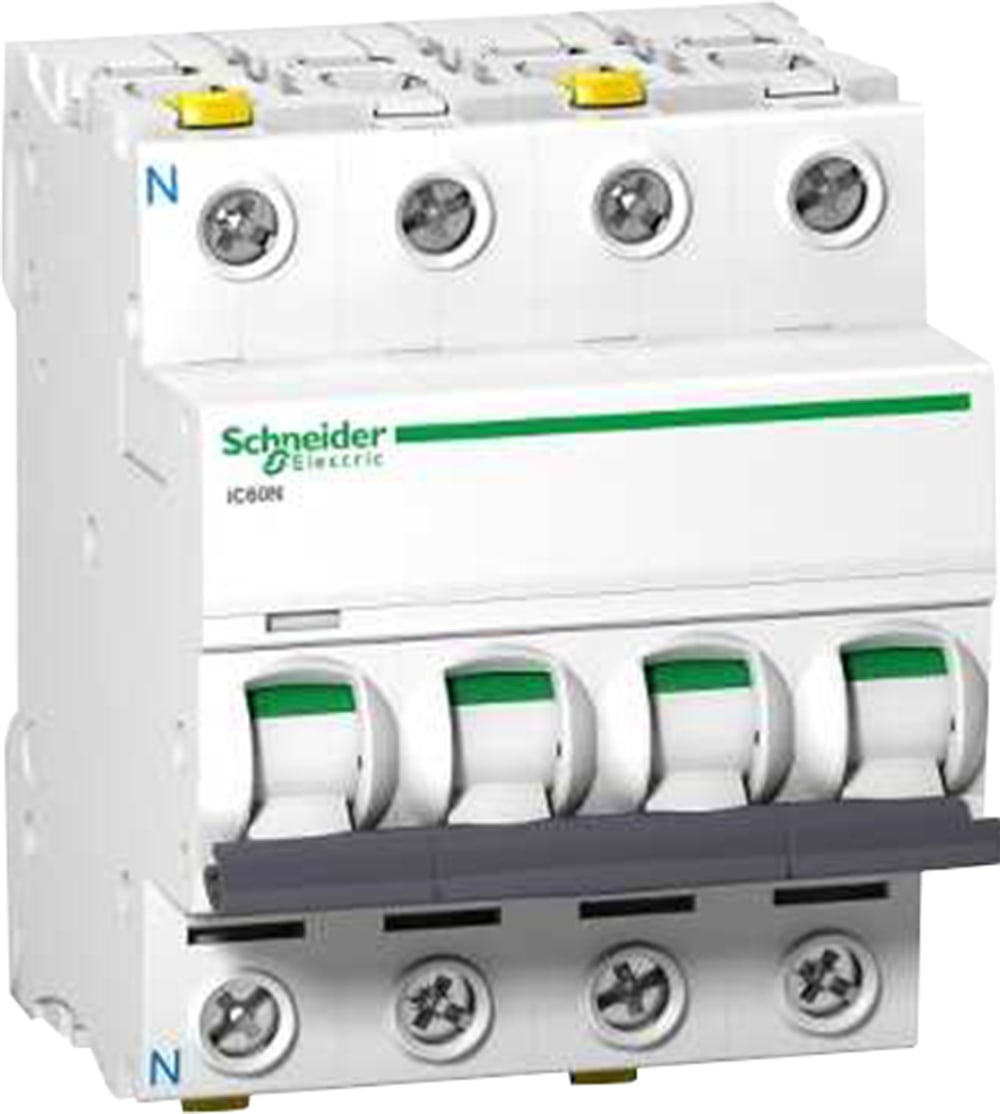

Automatsikring iC60N C 3P+N 40A 6kA

Automatsikringen iC60N fra Schneider Electric er lavet til at beskytte et kredsløb mod både kortslutning og overbelastning. Den kobler strømmen fra, hvis der opstår en fejlstrøm der er højere end det, kredsløbet er dimensioneret til, og forhindrer dermed at kabler og komponenter bliver overophedet eller beskadiget. Med en brydeevne på 6 kA og 3P+N udformning er den bygget til installationer, hvor der både er brug for beskyttelse af de tre faser og en gennemført nulleder, hvilket typisk ses i tavler til bolig- og erhvervsinstallationer med 3-faset forsyning.

Sikringen har en rød mekanisk indikatorfane på frontpanelet, som viser sig tydeligt, når der er sket en udkobling. Det gør det nemt at se med det samme, om det er netop denne sikring der har reageret på en fejl i installationen, uden at du skal åbne tavlen op eller måle dig frem. Det er en praktisk detalje, når man skal fejlsøge i en tavle med flere sikringer.

C-karakteristikken fortæller noget om, hvor følsom sikringen er over for kortvarige strømstød, og gør den velegnet til kredsløb hvor der kan forekomme en vis indkoblingsstrøm uden at sikringen skal reagere unødvendigt. De dobbelte terminalklemmer gør installationen nemmere, fordi kabler kan sættes til og fastspændes uden besvær, hvilket sparer tid ved montage i tavlen. Sikringen overholder desuden IEC/EN 60947-2 standarden for industriel isolering.

En 3P+N automatsikring afbryder de tre faser og har en gennemført nulleder, mens en almindelig 3P-udgave kun håndterer selve faserne. Valget mellem de to typer afhænger af, hvordan installationen er opbygget, og hvilke krav der stilles til afbrydelse af nullederen i det konkrete kredsløb. Det er en autoriseret elinstallatør, der bedst kan vurdere hvilken poltype dit specifikke kredsløb kræver, da et forkert valg kan have betydning for sikkerheden i installationen.

iC60N-serien findes i flere amperestørrelser, og denne udgave er på 40 A. Hvilken amperestørrelse dit kredsløb skal bruge, afhænger af belastningen og kabeldimensioneringen i den konkrete installation. Det er ikke noget, du selv bør vurdere ud fra en generel tommelfingerregel, men noget en autoriseret elinstallatør skal beregne og fastlægge, da forkert dimensionering kan udgøre en sikkerhedsrisiko.

Brydeevnen på 6 kA angiver, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert uden at tage skade. Hvor høj en brydeevne der reelt er behov for i en given tavle, afhænger af kortslutningsforholdene på installationsstedet, og det er igen noget en autoriseret elinstallatør skal vurdere ud fra beregninger for det konkrete anlæg, frem for at man selv gætter sig frem til det rigtige niveau.
