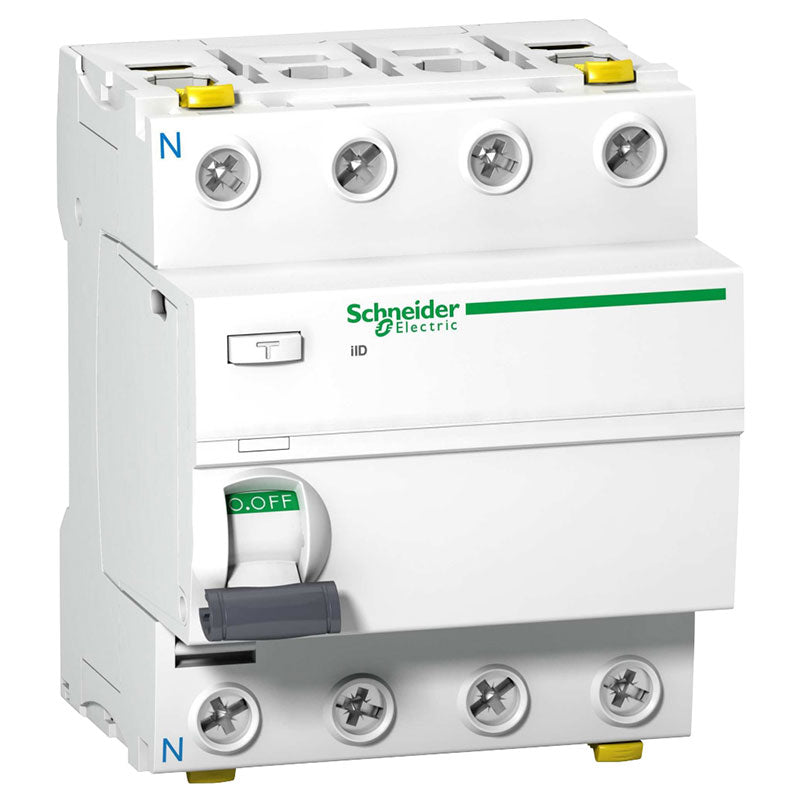

HPFI Afbryder Acti 9 iID 40A 30mA Klasse A

Acti 9 iID-relæet fra Schneider Electric er bygget til at beskytte personer mod elektrisk stød ved direkte kontakt med strømførende dele, altså den situation hvor man ved et uheld kommer i berøring med en strømførende ledning eller et defekt apparat. Afbryderen kobler strømmen fra ved en fejlstrøm på 30 mA, hvilket er det niveau der regnes for at give tilstrækkelig personsikkerhed. Samtidig yder relæet beskyttelse mod brand, der kan opstå som følge af overgangsmodstand og isolationsfejl i installationen. Det gør den relevant både i boliginstallationer og i erhvervstavler, hvor man vil sikre både mennesker og materiel.

Klasse A er en betegnelse for hvilken type fejlstrøm afbryderen kan registrere. En HPFI af klasse A reagerer både på almindelig vekselstrøms-fejlstrøm og på pulserende jævnstrøms-fejlstrøm, som blandt andet kan opstå fra elektronik med ensretterkredsløb, for eksempel visse ladere, LED-drivere og frekvensomformere. Det gør klasse A til et solidt og bredt anvendeligt valg i moderne installationer, hvor der ofte hænger elektronisk udstyr på gruppen.

Relæet er udstyret med VisiTrip-teknologi, som viser en tydelig visuel indikation på fronten, når enheden har udløst på grund af en fejl. Det gør det hurtigt at se, om et udfald skyldes en reel fejlstrøm eller noget andet, hvilket sparer tid ved fejlsøgning i tavlen. Derudover har afbryderen en integreret testknap på forsiden, som gør det muligt at lave en funktionskontrol og sikre, at relæet stadig arbejder korrekt.

Afbryderen monteres på almindelig DIN-skinne og måler 72 mm i bredden og 91 mm i højden, så den fylder som en typisk modul-komponent i en gruppetavle. Den tåler en driftstemperatur fra -25 °C til 60 °C, hvilket dækker de fleste installationsmiljøer, også uopvarmede rum og udendørs tavler i skab. Tilslutningen sker med dobbelte terminalklemmer, som gør det muligt at tilslutte kabel og sløjfeskinne separat, hvilket letter både montage og senere udskiftning af andre komponenter i samme gruppe.

Begge betegnelser dækker over fejlstrømsafbrydere, men de er sat op til at beskytte mod forskellige typer af kontakt. HPFI beskytter mod elektrisk stød ved direkte kontakt og udløser ved fejlstrømme fra 30 mA, hvilket er det niveau der er nødvendigt for at beskytte en person, der rent faktisk rører ved noget strømførende. PFI beskytter derimod mod indirekte kontakt, altså situationer hvor en fejl i installationen giver spænding på metaldele man rører ved, og her ligger udløsegrænsen typisk omkring 100 mA. Denne konkrete afbryder er sat til 30 mA og hører derfor til HPFI-kategorien, som er relevant, når man specifikt vil sikre personer mod stød ved direkte berøring.

30 mA er den følsomhed, der bruges, når formålet er personbeskyttelse ved direkte kontakt, altså den situation hvor et menneske rent faktisk kommer i berøring med en strømførende del. Højere udløsegrænser, som eksempelvis bruges til beskyttelse mod indirekte kontakt eller brandfare, er ikke tilstrækkeligt følsomme til at gribe ind hurtigt nok, når det handler om at beskytte en person mod stød. Derfor er 30 mA det niveau, man vælger, når afbryderen skal stå som den sidste sikkerhed mellem installationen og brugeren, for eksempel på grupper til stikkontakter, badeværelser og køkken.
