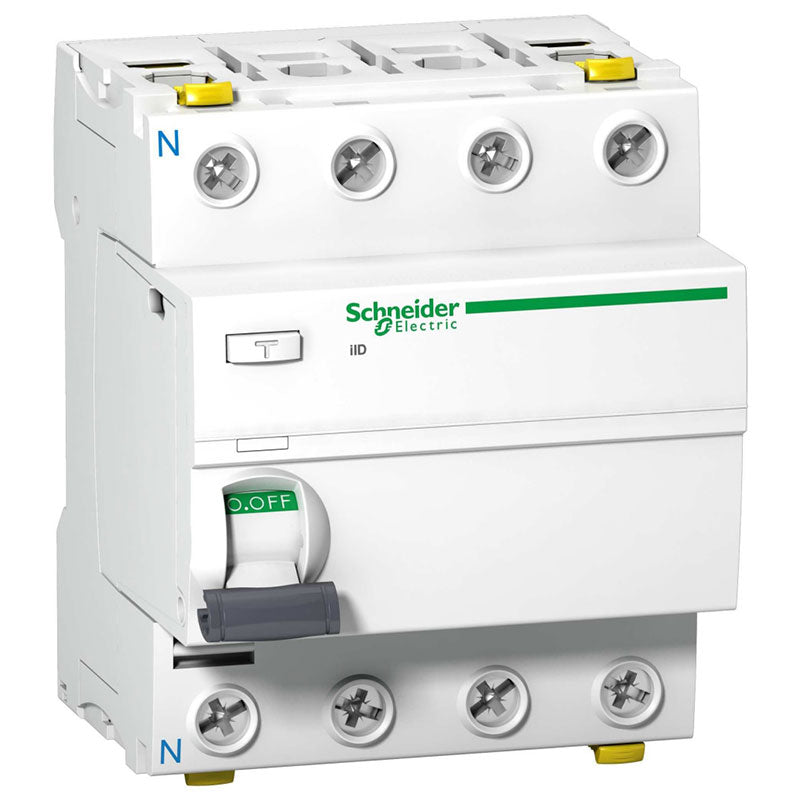

HPFI Afbryder Acti 9 iID 63A 30mA Klasse A

Afbryderen er en fejlstrømsafbryder, der overvåger strømmen i din installation og afbryder automatisk, hvis der opstår en fejlstrøm på 30 mA eller derover. Det sker for eksempel, hvis nogen kommer i direkte kontakt med en strømførende del, eller hvis der er en isolationsfejl i et apparat. Med en mærkestrøm på 63 A kan afbryderen sidde foran en gruppe med relativt stort forbrug, mens de 30 mA sikrer, at den reagerer hurtigt nok til at beskytte personer mod elektrisk stød. Den er klasse A, hvilket betyder, at den er beregnet til at håndtere flere typer fejlstrøm end den simpleste udgave af HPFI-relæer. Ud over personbeskyttelsen bidrager den også til at forebygge brand, der kan opstå ved fejlstrøm i installationen.

Afbryderen er 72 mm bred, 91 mm høj og 78,5 mm dyb, og den monteres på almindelig DIN-skinne, som du finder i de fleste el-tavler. Den er 4-polet, hvilket gør den velegnet til installationer, hvor både faser og nul skal kobles fra samtidig, og nul-polen er placeret i venstre side af modulet. Den har dobbelte terminalklemmer, så du kan tilslutte kabel og sløjfeskinne hver for sig. Det gør både montering, vedligeholdelse og en eventuel senere udskiftning lettere, fordi du ikke behøver at skille alt ad for at komme til én bestemt forbindelse. Terminalerne er desuden udført, så du er beskyttet mod at komme i kontakt med strømførende dele, når skruerne er strammet til.

Afbryderen har en testknap på fronten, som du kan bruge til at afprøve, om relæet reagerer korrekt og kobler fra ved en simuleret fejl. Det er en god vane at teste funktionen med jævne mellemrum, så du ved, at beskyttelsen faktisk virker, når det gælder. Derudover har afbryderen en indikator, der visuelt viser, om der er udløst en fejl. Det gør det hurtigere at se, hvorfor strømmen er koblet fra, uden at du skal gætte dig frem eller åbne tavlen for at undersøge sagen nærmere.

Afbryderen er beregnet til brug i temperaturer fra -25 til +60 °C, hvilket gør den velegnet til de fleste tavler, uanset om de sidder i et opvarmet teknikrum eller et koldere udhus. Den kører på 50/60 Hz, så den passer til det almindelige danske el-net. Derudover er de hvide komponenter tænkt til at give et pænt og ensartet udseende, hvis du monterer den i en hvid tavle, hvor du ellers ville have haft grå komponenter som eneste synlige detalje.

HPFI-funktionen beskytter mod elektrisk stød ved direkte kontakt med strømførende dele, og den reagerer ved en fejlstrøm fra 30 mA. PFI-funktionen er derimod rettet mod indirekte kontakt, altså situationer hvor en fejl opstår inde i en installation eller et apparat, og den reagerer ved en højere fejlstrøm på op til 100 mA. Denne afbryder er udført med HPFI-funktion, hvilket betyder, at den er indstillet til den lavere udløsegrænse og dermed giver den mest følsomme form for personbeskyttelse. Hvilken type der er den rette løsning i en given tavle eller installation, bør altid vurderes af en autoriseret elinstallatør, da valget afhænger af den samlede opbygning af el-anlægget.
