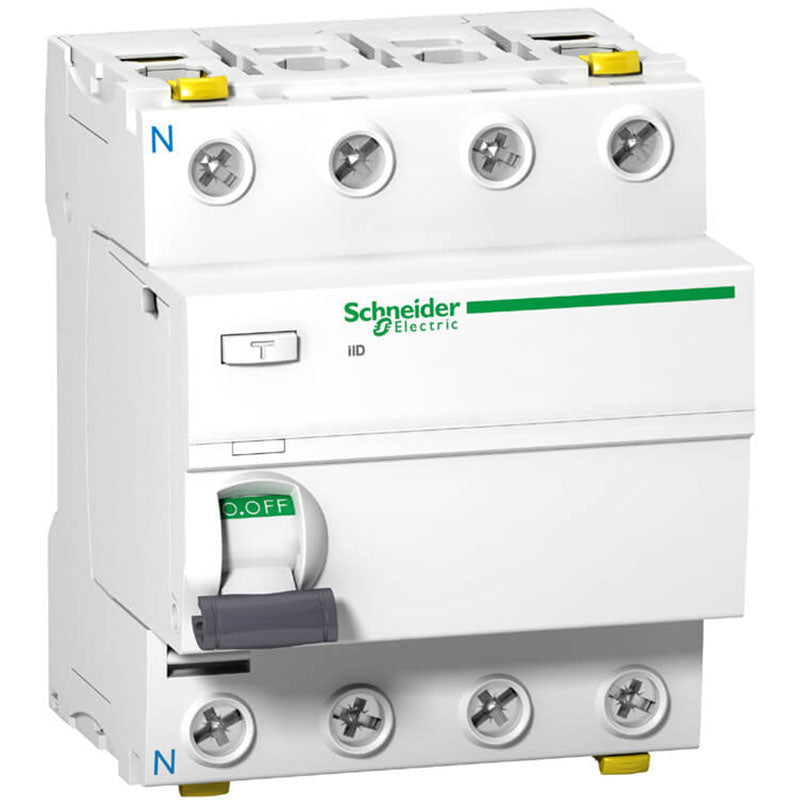

PFI Afbryder Acti 9 iID 63A 300mA Klasse A

Afbryderen er et Schneider Electric Acti9 iID PFI-relæ, der overvåger strømmen i installationen og kobler fra, hvis der opstår en fejlstrøm. Med en udløsestrøm på 300 mA er den primært dimensioneret til at beskytte selve installationen mod brand, som kan opstå ved overgange eller fejl i kabler og komponenter. Den er klasse A, hvilket betyder den registrerer både almindelig vekselstrøm og pulserende jævnstrøm, så den fanger flere typer fejlstrøm end en mere begrænset model. Relæet er 4-polet og mærket til 63 A med en kortslutningsevne på 10 kA, så det passer til installationer, hvor der er behov for en robust afbryder med god margin.

På fronten sidder en testknap, som du bør bruge hver 6. måned for at kontrollere, at afbryderen udløser korrekt, når den skal. Det er en helt normal og enkel handling, der tager få sekunder, og den er den bedste måde at sikre sig, at relæet reagerer, hvis der en dag opstår en reel fejlstrøm i installationen.

Relæet fylder 4 modulpladser i tavlen med en bredde på 72 mm, så du skal huske at afsætte plads til det, når du planlægger opsætningen. Tilslutningen sker via dobbelte terminalklemmer, hvilket gør det muligt at koble kabel og sløjfeskinne til hver for sig. Det gør både montering, service og en eventuel senere udskiftning nemmere, fordi du ikke skal frakoble alt på én gang. Terminalerne er udført i IP20B, så de strømførende dele er beskyttet mod berøring, når terminalskruerne er strammet.

Relæet er udstyret med den patenterede VisiTrip-teknologi, som viser en tydelig indikation på fronten, når enheden har udløst på grund af en fejl. Det gør fejlsøgningen langt hurtigere, fordi du med det samme kan se, at det er dette relæ, der har reageret, i stedet for at skulle gennemgå hele tavlen for at finde årsagen.

HPFI-beskyttelse er indstillet til at reagere ved meget lave fejlstrømme, typisk omkring 30 mA, og bruges til at beskytte personer mod elektrisk stød ved direkte kontakt med strømførende dele. PFI-beskyttelse, som denne afbryder er et eksempel på, ligger på et højere niveau og fungerer både som personbeskyttelse ved indirekte kontakt omkring 100 mA og som beskyttelse af selve installationen mod brand ved 300 mA, hvilket er den følsomhed, denne model er sat til. De to typer supplerer altså hinanden i en installation snarere end at erstatte hinanden.

Det afhænger af, hvad afbryderen konkret skal beskytte i din installation. Denne model med 300 mA udløsestrøm er velegnet, hvor formålet er at beskytte mod brandfare ved fejl i overgange, mens en model med lavere udløsestrøm er nødvendig, hvis formålet er direkte personbeskyttelse. Da valget har betydning for sikkerheden i installationen, anbefaler vi, at en autoriseret elinstallatør vurderer, hvilken kombination af fejlstrømsbeskyttelse der er den korrekte til netop din installation.
