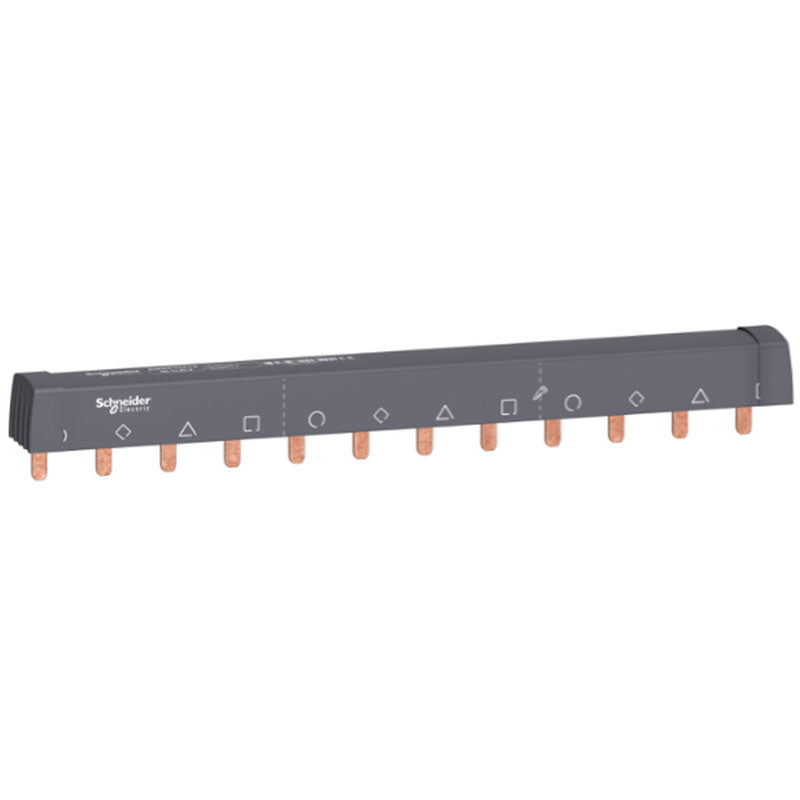

Acti9 sløjfeskinne 4P 100A 12M

En sløjfeskinne er en fasefordelingsskinne, der gør det muligt at fordele strøm til flere afgange i en eltavle uden at skulle trække løse ledninger mellem hver enkelt komponent. Denne udgave er 4-polet (4P) med en mærkestrøm på 100 A og strækker sig over 12 moduler, så den passer til opgaver med flere afgange, der skal forsynes samtidigt. Skinnen har fasesymboler på begge sider, hvilket gør det nemt at holde styr på, hvilken fase der er tilsluttet hvor, når tavlen bygges op. Den er udviklet til Acti9-serien og gør monteringen hurtigere sammenlignet med manuel opkobling af hver enkelt komponent.

Ja, sløjfeskinnen er designet til at kunne tilpasses. Isoleringsmaterialet har skæremarkeringer, så det er tydeligt, hvor skinnen kan afkortes med skinneklodser, hvis tavlen kun har brug for færre end de 12 moduler, skinnen dækker. Det gør det muligt at bruge samme skinnetype til flere forskellige tavlestørrelser i stedet for at skulle bestille en helt anden længde. Selve afkortningen bør dog altid udføres med omtanke, da skinnen er strømførende ved 100 A, og en elektriker eller installatør vil kunne vurdere den korrekte afkortning og montage i den konkrete tavle.

Skinnen leveres med 2 stk. IP20-endestykker. Disse skal monteres, når skinnen afkortes, da de dækker de blotlagte skinneender og dermed sikrer, at der ikke er tilgængelige strømførende dele efter tilpasningen. Endestykkerne er en fast del af leverancen og er tænkt til netop denne situation, hvor skinnen er blevet klippet til en kortere længde end de oprindelige 12 moduler. Er du i tvivl om den korrekte montage af endestykkerne i din specifikke tavle, er det en god idé at lade en autoriseret installatør stå for arbejdet.

Sløjfeskinnen har en tydelig markering, der viser, om forsyningen er tænkt til at komme oppefra eller nedefra i tavlen. Det betyder, at du ikke skal gætte dig frem, når skinnen skal monteres, men kan aflæse retningen direkte på skinnen. Hvilken retning der er den rigtige for netop din installation, afhænger af, hvordan resten af tavlen og hovedafbryderen er opbygget, og det er derfor en vurdering, som bør foretages af en elektriker eller installatør i forbindelse med selve tavlebygningen.

Skinnen er 4-polet og er specifikt egnet til 3P+N fasede installationer, altså opsætninger med tre faser plus nul. Det gør den relevant, når man bygger tavler til installationer, hvor der skal fordeles strøm på tværs af alle tre faser samtidig med nul-lederen, i modsætning til rene 1-fasede opsætninger. Da skinnen er en del af Acti9-serien, passer den naturligt sammen med øvrige Acti9-komponenter i samme tavle, men den endelige sammensætning af tavlen og valg af komponenter bør altid vurderes af en fagperson med kendskab til den konkrete installation.
