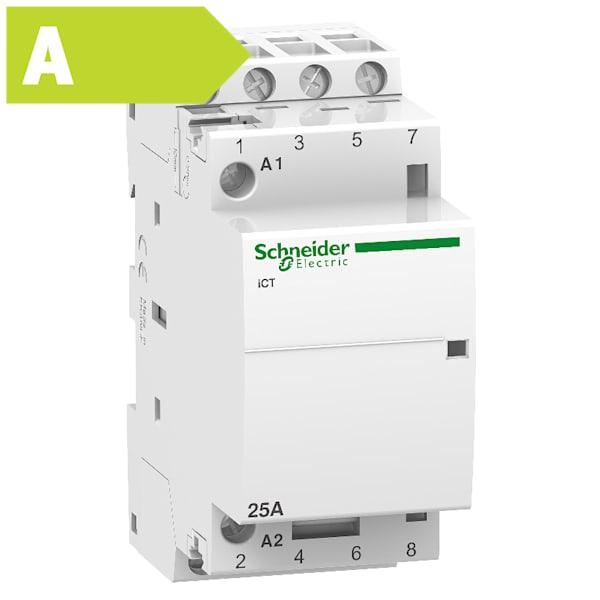

Acti9 Modulkontaktor ICT 25A 4 Slutte 24Vac 50Hz
Acti9 Modulkontaktor ICT 25A 4 Slutte 24Vac 50Hz
Acti9 Modulkontaktor ICT er en 4-polet kontaktor med 4 sluttekontakter (4NO), bygget til at koble belastninger op til 25 A via en styrespænding på 24 V AC, 50 Hz. Den er lavet til DIN-skinnemontage i tavlen og fylder ... Se mere
0 stk på lager
88 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Acti9 Modulkontaktor ICT er en 4-polet kontaktor med 4 sluttekontakter (4NO), bygget til at koble belastninger op til 25 A via en styrespænding på 24 V AC, 50 Hz. Den er lavet til DIN-skinnemontage i tavlen og fylder 4 moduler, så den passer ind, hvor der skal styres større strømkredse fra et separat, lavspændt styresignal.
I praksis bruges den til at fjernstyre kredsløb, som ikke skal tændes direkte fra en almindelig afbryder, for eksempel belysning, opvarmning, ventilation, rullegardiner eller varmtvandsforsyning. Det gør den relevant for elektrikere og installatører, der skal bygge central styring af flere kredse ind i en tavle, og for gør-det-selv-folk med et konkret automatiseringsprojekt i boligen.
Fordele ved Acti9 ICT modulkontaktor
- Belastning på 25 A: Klarer typiske gruppekredse til belysning, ventilation og andet forbrug, der skal fjernstyres.
- 4 sluttekontakter (4NO): Fire uafhængige kredse kan kobles samtidig fra samme styresignal.
- 24 V AC styrespænding, 50 Hz: Lavspændt styrekreds adskilt fra selve lastkredsen, praktisk til fjernbetjente funktioner.
- Kompakt DIN-format: Fylder 4 moduler i tavlen, så pladsen udnyttes effektivt ved flere styrede grupper.
- Produceret i Europa: Del af Acti9-serien med ensartet kvalitet til tavlebygning.
Til fjernstyring af flere kredse fra ét sted
iCT-serien er udviklet til netop den type opgaver, hvor et centralt signal skal styre flere separate belastninger, uden at hver kreds skal have sin egen manuelle afbryder. Det gør kontaktoren velegnet til opgaver som mekanisk ventilation, belastningsstyring af kredsløb uden prioritet eller styring af varme og lys fra et fælles system. Med 4 sluttekontakter kan du samle flere funktioner i én komponent i stedet for at bruge flere enkeltkontaktorer i tavlen.
Ofte stillede spørgsmål om Acti9 Modulkontaktor ICT 25A 4 Slutte 24Vac 50Hz
Hvad bruges en modulkontaktor som denne til?
En modulkontaktor fungerer som et fjernstyret relæ, der kan tænde og slukke store belastninger via en lille styrestrøm. Denne Acti9 ICT kontaktor fra Schneider Electric er velegnet til fjernstyring af blandt andet belysning, opvarmning, ventilationsanlæg, rullegardiner og varmtvandsanlæg til sanitære formål. Den bruges også ofte til at reducere belastningen på kredsløb uden højeste prioritet, for eksempel i tavler hvor man ønsker at koble store forbrugsgrupper til og fra samlet via ét styresignal i stedet for at betjene hver kreds manuelt.
Hvor stor belastning kan kontaktoren klare, og hvilken styrespænding arbejder den med?
Kontaktoren er dimensioneret til en belastning på op til 25 A ved 440 V, hvilket gør den velegnet til de fleste almindelige tavleopgaver, hvor der skal kobles kraft eller flere grupper samlet. Styresiden kører på 24 VAC ved 50 Hz, altså en lavspændt styrekreds, der aktiverer selve kontaktfunktionen. Det betyder i praksis, at den store belastning på 25 A/440 V styres via en langt mindre og mere sikker spænding på 24 V.
Hvad betyder "4 slutte", og hvor meget fylder kontaktoren i tavlen?
"4 slutte" betyder, at kontaktoren har 4 sluttekontakter, altså 4 poler der lukker kredsen, når kontaktoren aktiveres. Det gør den velegnet til opgaver, hvor du skal styre flere faser eller flere kredse samtidig med samme styresignal. Kontaktoren er bygget som modulmateriel til DIN-skinne og fylder 4 moduler i tavlen, så du kan let beregne, hvor meget plads den kræver ved siden af sikringer og andet Acti9-materiel.
Kan kontaktoren udvides med ekstra funktioner?
iCT-serien fra Schneider Electric er bygget til at kunne kombineres med forskellige hjælpeenheder, som tilføjer funktioner som statusindikation, interferensfiltrering, dobbeltkontrol eller tidsforsinkelse. Det gør serien fleksibel, hvis du senere får brug for at bygge videre på tavleløsningen med ekstra overvågning eller styring, uden at skulle skifte selve kontaktoren ud.
Skal montering af kontaktoren foretages af en fagperson?
Ja, kontaktoren indgår i tavlemateriel og arbejder med både styrekreds og belastningskreds, der kan udgøre en sikkerhedsrisiko ved forkert tilslutning. Installation og indbygning i tavlen bør derfor altid foretages eller vurderes af en autoriseret elinstallatør, som kan sikre korrekt tilslutning i forhold til den samlede installation.
Skal jeg vælge en kontaktor med eller uden manuel betjening på front?
iCT-modulkontaktorer findes i to udførelser, en med manuel betjening på fronten og en uden. Har du brug for at kunne aktivere eller afbryde kredsen direkte ved tavlen, uden at vente på styresignalet, er udgaven med manuel betjening at foretrække, da den giver mulighed for lokal håndbetjening ved test, fejlsøgning eller nødsituationer. Skal kontaktoren udelukkende styres via styrekredsen, for eksempel fra en tidsstyring eller et automatikanlæg, er udgaven uden manuel betjening tilstrækkelig og fylder ikke mere i tavlen end nødvendigt.
