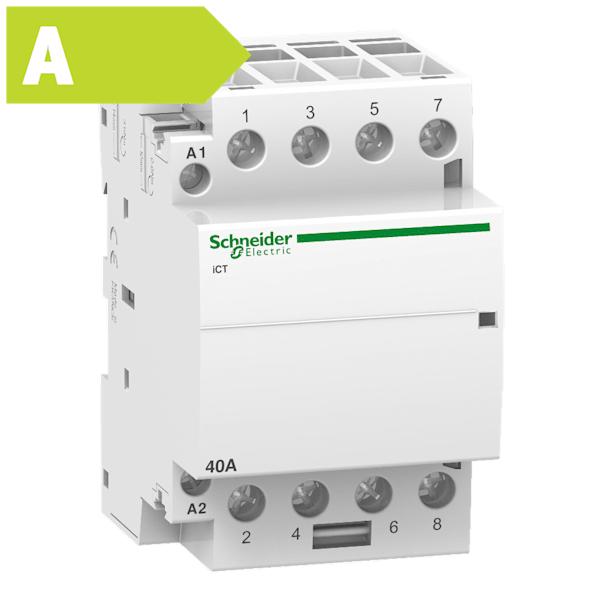

Modulkontaktor ICT 40A 4 slutte 230V

Modulkontaktoren fra Schneider Electrics Acti9-serie er lavet til at styre strømtilførslen til afsluttende kredsløb, altså de kredsløb der forsyner det egentlige forbrug ude i installationen. Det kan for eksempel være belysning som butiksvinduer og skiltebelysning, opvarmning med varmepumper eller elovne, varmt vand i private husstande, mindre motorer i pumper, blæsere eller garageportsanlæg, samt aircondition og nødstopsfunktioner. Fælles for alle disse anvendelser er, at kontaktoren fungerer som en fjernstyret kontakt, der tænder og slukker strømmen til en given gruppe uden at du skal ind og betjene den manuelt ved tavlen. Det gør den velegnet både i private hjem og i erhvervs- og industriinstallationer, hvor man ønsker central styring af flere kredsløb.

Kontaktoren er bygget til at klikkes fast på en standard DIN-skinne i el-tavlen, ligesom automatsikringer og andet modulmateriel. Det gør den nem at placere sammen med det øvrige tavlemateriel og giver et kompakt, ryddeligt opbygget tavlelayout. Terminalerne er beskyttede efter IP20B, hvilket betyder at fingre og lignende ikke kan komme i kontakt med spændingsførende dele under normal betjening. Selve tilslutningen og dimensioneringen af kredsløbet bør altid vurderes af en autoriseret elinstallatør, så det passer til den konkrete installation og det aktuelle behov.

40A angiver den mærkestrøm kontaktoren er dimensioneret til at kunne håndtere på hver af sine kontakter. "4 slutte" betyder, at kontaktoren har fire sluttekontakter (også kaldet NO-kontakter), som lukker kredsen og leder strøm igennem, når kontaktorens spole aktiveres. Det giver mulighed for at styre op til fire uafhængige kredsløb eller faser samtidig fra samme enhed. 230V henviser til den driftsspænding kontaktoren er beregnet til at arbejde med. Tilsammen gør de tre specifikationer kontaktoren velegnet til at styre relativt kraftige forbrug, hvor man har brug for at tænde og slukke flere grupper synkront.

En almindelig afbryder betjenes manuelt med hånden direkte ved tavlen, mens en modulkontaktor som denne aktiveres elektrisk, typisk via en styrespænding fra et tidsur, en termostat eller en anden styring. Det gør kontaktoren velegnet, når man ønsker automatisk eller fjernbetjent tænd/sluk af større belastninger, for eksempel belysningsanlæg eller varmekredse, uden at nogen skal fysisk betjene en kontakt. Et lille styrerelæ håndterer typisk mindre strømme, mens denne kontaktor med sin mærkestrøm på 40A og fire sluttekontakter er dimensioneret til at koble kraftigere og flere kredsløb samtidig. Valget mellem de to typer afhænger derfor af, hvor stor belastningen er, og om styringen skal ske manuelt eller automatisk, og bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

iCT-serien af modulkontaktorer fra Schneider Electric fås i flere amperestørrelser, spændende fra de mindre modeller og op til betydeligt kraftigere udgaver. Denne konkrete model er på 40A, hvilket gør den til et solidt valg, når belastningen fra det tilsluttede udstyr, for eksempel flere lyskredse, en varmepumpe eller motorer i mindre anlæg, ligger på et niveau der kræver mere end de mindste kontaktorer i serien kan klare. Hvis det aktuelle forbrug er væsentligt mindre eller større end det, som 40A og fire sluttekontakter dækker, kan det være relevant at kigge på en anden model i samme serie. Den endelige dimensionering af kredsløbet og valget af korrekt amperestørrelse bør altid fastlægges af en autoriseret elinstallatør ud fra den samlede belastning i installationen.

IP20B er en angivelse af, hvor godt terminalerne er beskyttet mod berøring og mod at faste genstande som fingre kan komme i kontakt med spændingsførende dele. Det er relevant at kende, når man sammenligner forskellige kontaktorer og tavlekomponenter, da beskyttelsesgraden fortæller noget om, hvor sikker enheden er at have monteret i en tavle, som andre end elektrikere lejlighedsvis kan komme til at åbne. Den faktiske vurdering af, om beskyttelsesgraden er tilstrækkelig til det konkrete installationssted, bør dog altid foretages af en autoriseret elinstallatør.
