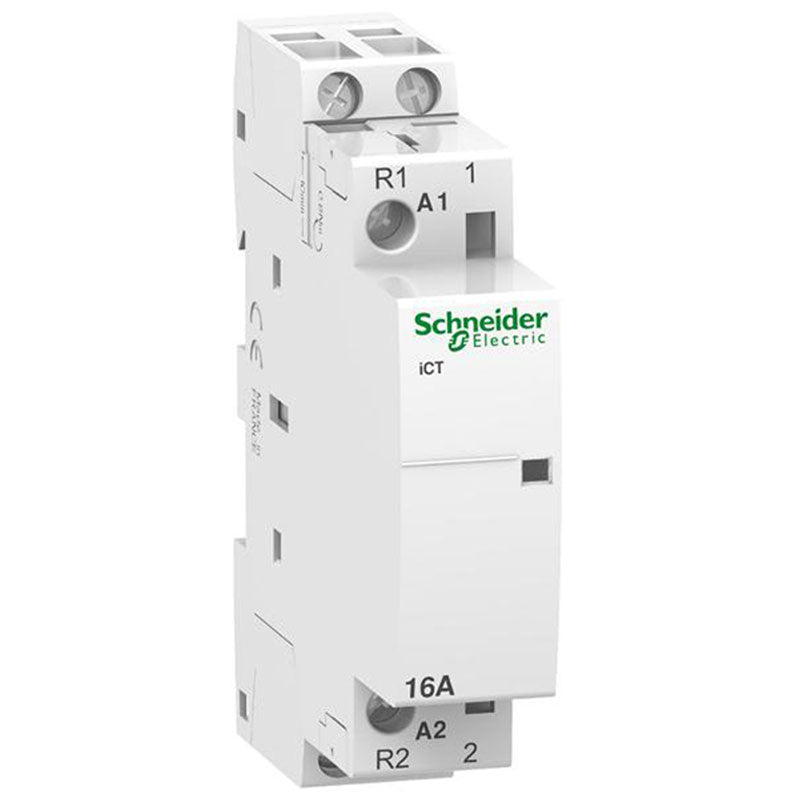

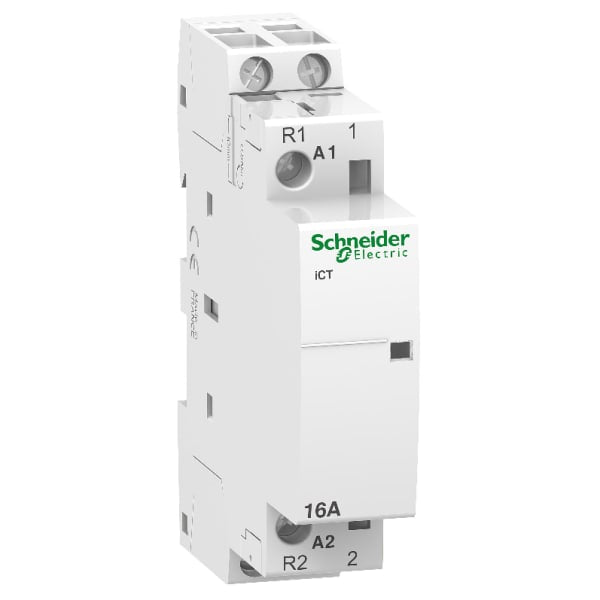

Kontaktor 16A 1NO+1NC 230V AC

Kontaktoren er en modulkontaktor fra Schneider Electrics Acti9-serie, og den fungerer som en fjernstyret afbryder til DIN-skinnen. Den bruges til effektkontrol af afsluttende kredsløb, altså til at tænde og slukke strømforsyningen til et bestemt anlæg fra en anden styring end en almindelig afbryder. I praksis ser man den typisk bruges til belysning som butiksvinduer, neonskilte og sikkerhedsbelysning, til opvarmning som varmepumper og ovne, til varmt vand i private hjem, til mindre motoranlæg som pumper, blæsere og garagedøre, samt til nødstop, aircondition og belastningsreduktion. Med en kapacitet på 16A og 230V AC er den dimensioneret til afsluttende kredsløb af mindre til mellemstor størrelse.

Betegnelsen 1NO+1NC beskriver kontaktoren opbygning med to sæt kontakter: en sluttekontakt (NO, normally open) og en brydekontakt (NC, normally closed). Sluttekontakten er åben i hvileposition og lukker når spolen aktiveres, mens brydekontakten er lukket i hvileposition og åbner ved aktivering. Den kombination gør kontaktoren fleksibel at bruge, fordi man kan lade den styre ét kredsløb til og et andet fra samtidig, hvilket er nyttigt i mere komplekse styringsopgaver som omskiftning af kilder eller sikkerhedskredsløb, hvor man har brug for begge funktioner i samme komponent.

Kontaktoren har en bredde på 18 mm og er beregnet til montering direkte på DIN-skinne, ligesom automatsikringer og andet modulmateriel. Det gør den nem at indpasse i en eksisterende gruppetavle, hvor pladsen ofte er trang, og den kræver ikke særskilt montageplade eller ekstra beslag.

Ja, den indgår i kildens liste over anvendelser til små motoranlæg som pumper, blæsere, bomme og garagedøre. Der er dog ikke tale om en decideret motorkontaktor med termisk overbelastningsbeskyttelse, men en almindelig effektkontaktor til 16A og 230V AC. Ved styring af motorer bør den samlede løsning, herunder eventuel motorbeskyttelse, altid vurderes af en autoriseret elinstallatør ud fra det konkrete anlæg.

Acti9 iCT-serien af modulkontaktorer findes i flere strømstørrelser, fra 16A og op til 100A, alle bygget til samme formål med effektkontrol af afsluttende kredsløb på DIN-skinne. Forskellen mellem modellerne ligger primært i den maksimale belastning, de kan håndtere, og dermed hvilke anlæg de er dimensioneret til. Den 16A-model der er tale om her, passer til mindre og mellemstore kredsløb som belysning, mindre varmeanlæg og små motoranlæg, mens de kraftigere modeller i serien er beregnet til tungere belastninger i erhverv og industri. Det korrekte valg af strømstørrelse til et konkret anlæg bør altid fastlægges af en autoriseret elinstallatør ud fra den faktiske belastning på kredsløbet.
