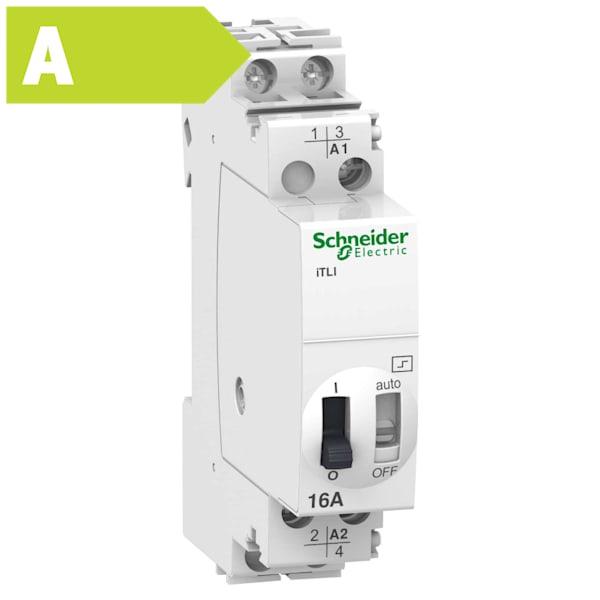

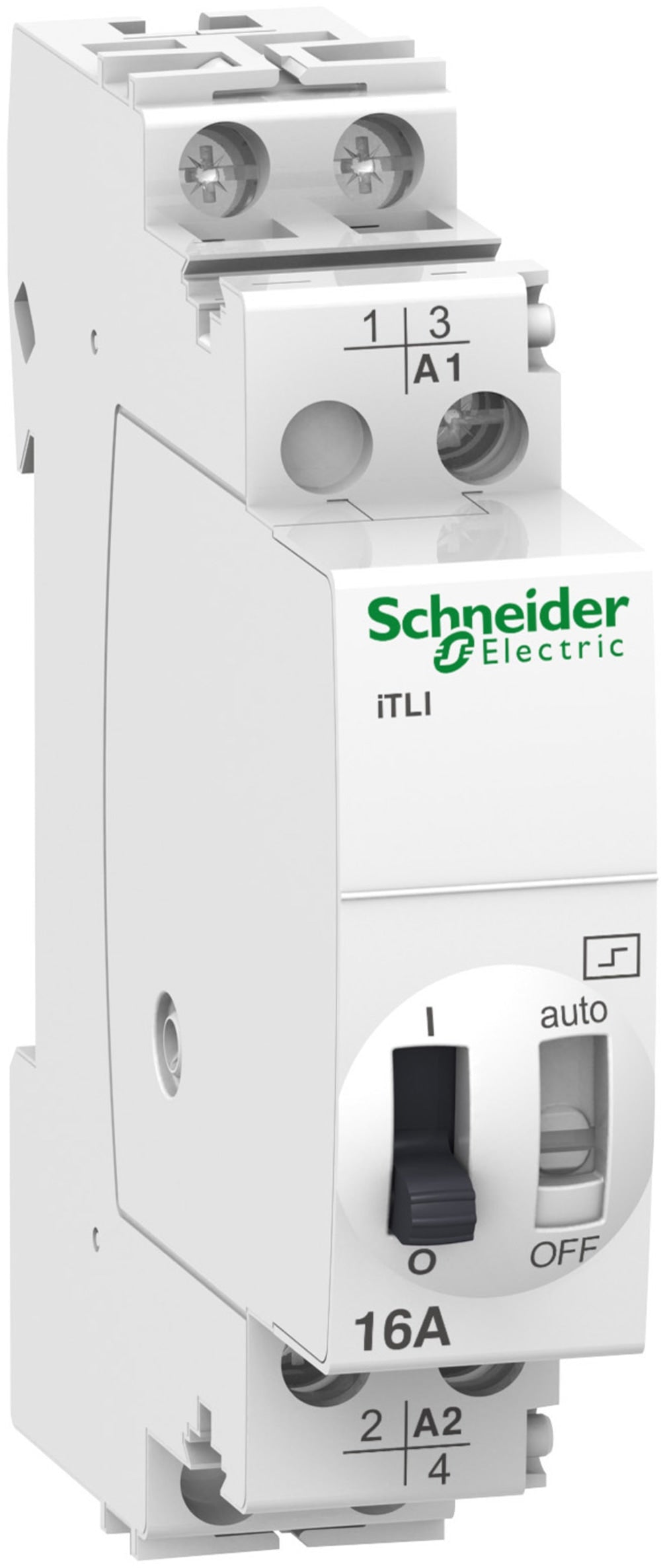

Kiprelæ iTLI 16A 1 Slutte+1 Bryde 230/240VAC/110VDC

Et kiprelæ fra iTL-serien styrer belysningskredsløb ved hjælp af trykknapper i stedet for almindelige afbrydere. Relæet har to stabile mekaniske positioner, og hver gang spolen modtager en impuls fra en trykknap, skifter polen position, altså mellem åben og lukket. Det betyder, at relæet ikke bruger strøm, når det bare står i en position, og at du kan tilslutte et ubegrænset antal trykknuller til det samme relæ. Det gør det praktisk i installationer, hvor du ønsker at kunne tænde og slukke lys fra flere steder, uden at skulle trække store mængder ledning frem til en central afbryder.

Relæet er dimensioneret til 16 A og har én sluttekontakt og én brydekontakt (1NO+1NC), hvilket giver mulighed for at styre to funktioner samtidig, for eksempel tænd på den ene kontakt og en statusindikering på den anden. Det kan bruges til resistive belastninger som glødepærer og halogen-lavspændingslamper, samt induktive belastninger som lysstofrør og udladningslamper. Det gør relæet velegnet både til almindelige boliginstallationer og til erhvervsinstallationer, hvor der ofte er en blanding af forskellige lystyper på samme kredsløb.

Relæet er opbygget som et 2-polet (2P) modul med en bredde på 18 mm, svarende til 2 tavlemoduler på en standard DIN-skinne. Det gør det nemt at planlægge pladsen i tavlen på forhånd, når du sætter installationen op eller skal supplere en eksisterende gruppe med flere styrede kredsløb.

Det almindelige iTL-relæ styrer kredsløbet via trykknapper uden at give besked om, hvilken tilstand det står i. iTLs-udgaven har derudover mulighed for fjernindikation, altså at man et andet sted kan se, om relæet står i åben eller lukket position. Har du brug for at kunne følge relæets tilstand fra en central placering, for eksempel i en større installation med mange kredsløb, er iTLs-varianten den rigtige vej at kigge. Skal relæet blot tænde og slukke lokalt, er den almindelige udgave tilstrækkelig.

iTLc gør det muligt at styre en hel gruppe af kiprelæer centralt, samtidig med at den lokale trykknapstyring af det enkelte relæ bevares. Det er praktisk, hvis du for eksempel vil kunne slukke alt lys på en etage fra ét sted, men stadig have normal lokal betjening i hvert rum. iTLm fungerer i stedet med låste kommandoer fra en omskifterkontakt, som skift, tidsskift eller termostat, og her fungerer den manuelle trykknapstyring ikke, mens den låste kommando er aktiv. Vælg iTLc, hvis du vil beholde lokal betjening ved siden af central styring, og iTLm, hvis styringen skal komme fra en fast automatisk kilde som en timer eller termostat.

Relæet dækker begge spændingstyper, 230/240V AC og 110V DC, ifølge produktdata. Hvilken spænding der er den rigtige at bruge, afhænger dog helt af den konkrete installation og styrestrømskredsen, den skal indgå i. Da et forkert valg på et tavlemateriale kan have sikkerhedsmæssige konsekvenser, bør den endelige vurdering af, hvilken spændingstype der passer til din installation, altid foretages af en autoriseret elinstallatør.
