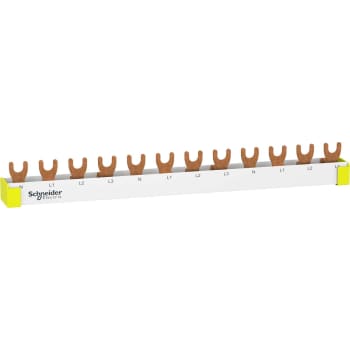

Schneider Resi9 Sløjfeskinne 3P+N, 12 modul, N-L1-L2-L3
Schneider Resi9 Sløjfeskinne 3P+N, 12 modul, N-L1-L2-L3
Resi9 sløjfeskinnen fra Schneider Electric fordeler strøm til hele 12 moduler i tavlen uden en eneste løs ledning. Med konfigurationen N-L1-L2-L3 og en belastning på 63 A dækker skinnen både de tre faser og nul i én s... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Resi9 sløjfeskinnen fra Schneider Electric fordeler strøm til hele 12 moduler i tavlen uden en eneste løs ledning. Med konfigurationen N-L1-L2-L3 og en belastning på 63 A dækker skinnen både de tre faser og nul i én samlet løsning, klar til automatsikringer, HPFI-relæer og andre komponenter i Resi9-serien.
Skinnen monteres vandret og giver en fast, ensartet forbindelse mellem de moduler, den forsyner, så du slipper for at trække enkeltledninger til hver gruppe. Det gør den oplagt, både når du bygger en ny tavle op fra bunden, og når du udvider en eksisterende installation med flere grupper.
Fordele ved Resi9 sløjfeskinnen
- 3P+N konfiguration: Fordeler L1, L2, L3 og N samlet, så du undgår separate ledninger til hver fase
- 12 moduler: Dækker et helt rækkeafsnit i standard tavleopbygning
- 63 A: Giver stabil drift ved almindelige belastninger i boliginstallationer
- Tilslutningsafstand på 18 mm: Passer til den gængse modulbredde i Resi9-serien
- Gaffeltilslutning: Velegnet til automatsikringer, HPFI-relæer og fejlstrømsafbrydere (Resi9 MCB, RCBO, RCCB og SWITCH)
- Kan afkortes: Tilpasses præcist til din tavles bredde, med to medfølgende IP20-endestykker til en sikker afslutning
Tydelig mærkning holder styr på faserne
L1, L2, L3 og N er markeret direkte på skinnen, så du hurtigt kan se, hvor hver fase og nullederen sidder, når komponenterne monteres. Afkorter du skinnen til en kortere række, sættes de medfølgende endestykker på for at lukke af, og ubrugte tænder isoleres med en terminalafdækning, så der ikke er blottede stikben tilbage i tavlen.
Ofte stillede spørgsmål om Schneider Resi9 Sløjfeskinne 3P+N, 12 modul, N-L1-L2-L3
Hvad bruger jeg denne sløjfeskinne til i min eltavle?
Sløjfeskinnen fordeler strøm ud til flere grupper i tavlen, uden at du skal trække løse ledninger mellem hver komponent. Med 3P+N konfigurationen får du både de tre faser og nul samlet i én løsning, tydeligt mærket N, L1, L2 og L3, så du hurtigt kan se, hvad der sidder hvor. Skinnen monteres vandret og giver en fast, ensartet forbindelse, hvilket sparer tid, både når tavlen bygges op fra bunden, og når der senere skal serviceres eller udvides.
Kan jeg afkorte skinnen, så den passer til min tavle?
Ja, sløjfeskinnen kan afkortes, så længden matcher præcis det antal moduler, du skal bruge. Der sidder et symbol trykt på isoleringsmaterialet, som viser, hvor du kan skære. Når skinnen afkortes, skal de medfølgende endestykker (IP20) sættes på for at afslutte den korrekt og sikkert, så du ikke efterlader blottede metaldele.
Skal jeg gøre noget ved de tænder på skinnen, jeg ikke bruger?
Ja. Alle ubrugte og uisolerede tænder på skinnen skal afdækkes med terminalafdækning, inden tavlen tages i brug. Det gælder både hvis du kun bruger en del af de 12 moduler, eller hvis du afkorter skinnen og dermed får færre aktive tilslutningspunkter end oprindeligt.
Passer skinnen til automatsikringer og fejlstrømsafbrydere i min tavle?
Sløjfeskinnen har fork-tilslutning (gaffeltilslutning) med en afstand på 18 mm mellem tilslutningspunkterne, og den er beregnet til Resi9-serien, herunder Resi9 MCB, Resi9 RCBO, Resi9 RCCB og Resi9 SWITCH. Om den konkrete kombination af komponenter i din tavle er korrekt og lovlig, bør altid vurderes af en autoriseret elinstallatør, da det handler om sikkerhedskritisk tavleopbygning.
Hvad er forskellen på at bruge en sløjfeskinne og traditionel ledningsføring med løse ledninger?
Med løse ledninger skal du selv trække, afisolere og fastgøre en ledning mellem hver enkelt komponent, hvilket tager tid og kan give et rodet udtryk i tavlen. Sløjfeskinnen erstatter den proces med én sammenhængende skinne, der fordeler strømmen ensartet til alle 12 moduler på én gang. Det giver et mere overskueligt kabinet, hurtigere montage og gør det lettere at få øje på fejl eller løse forbindelser senere.
Hvad betyder de 12 moduler, og kan jeg bruge skinnen i en mindre tavle?
De 12 moduler angiver, hvor mange standardpladser i tavlen skinnen dækker fra fabrikken. Har du en mindre tavle eller kun brug for at forsyne nogle af pladserne, kan skinnen afkortes til den nødvendige længde ved det markerede skæresymbol, hvorefter endestykkerne monteres for en sikker afslutning. Skal du derimod bruge flere end 12 moduler, kræver det en anden opbygning, da skinnen ikke kan forlænges ud over sin oprindelige længde.
