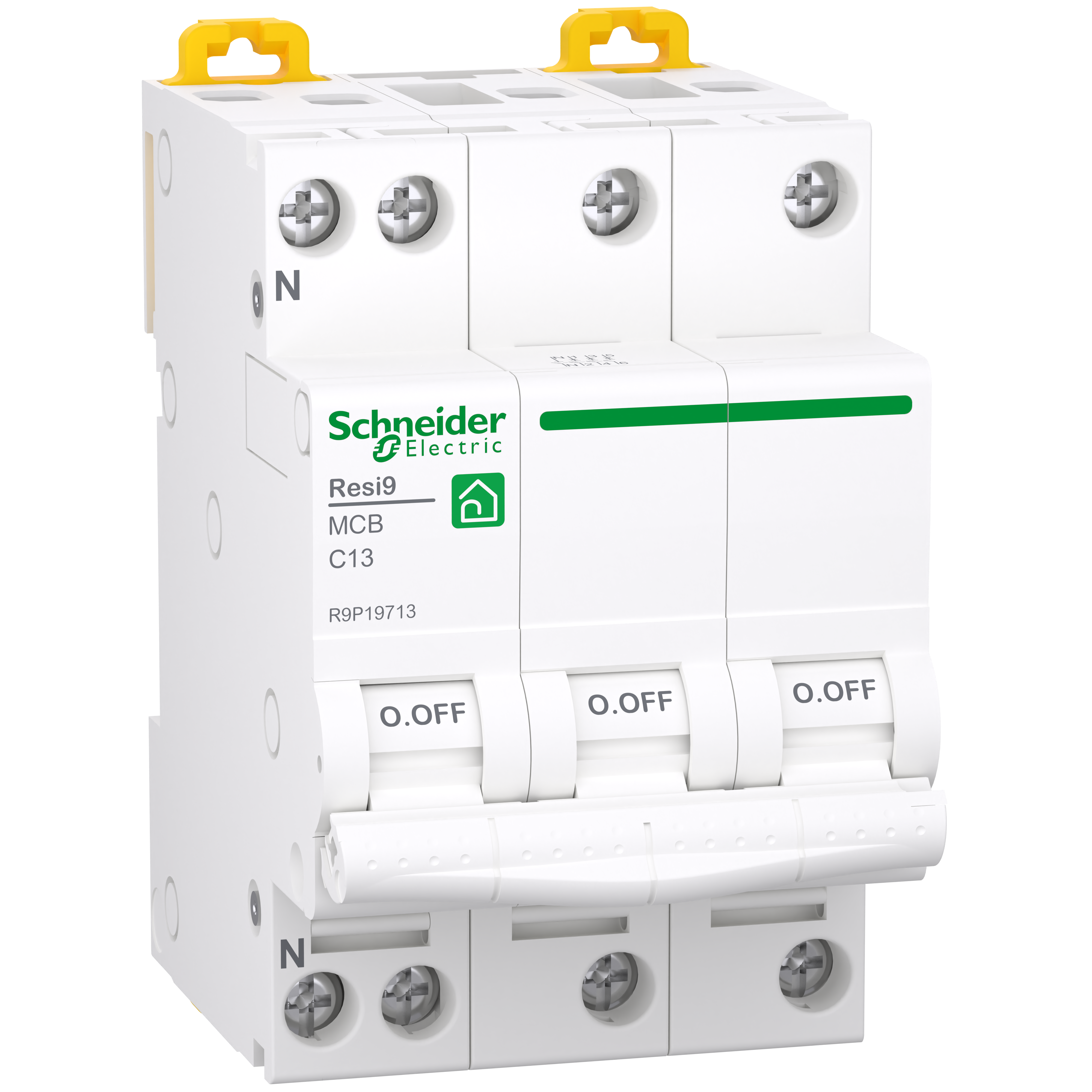

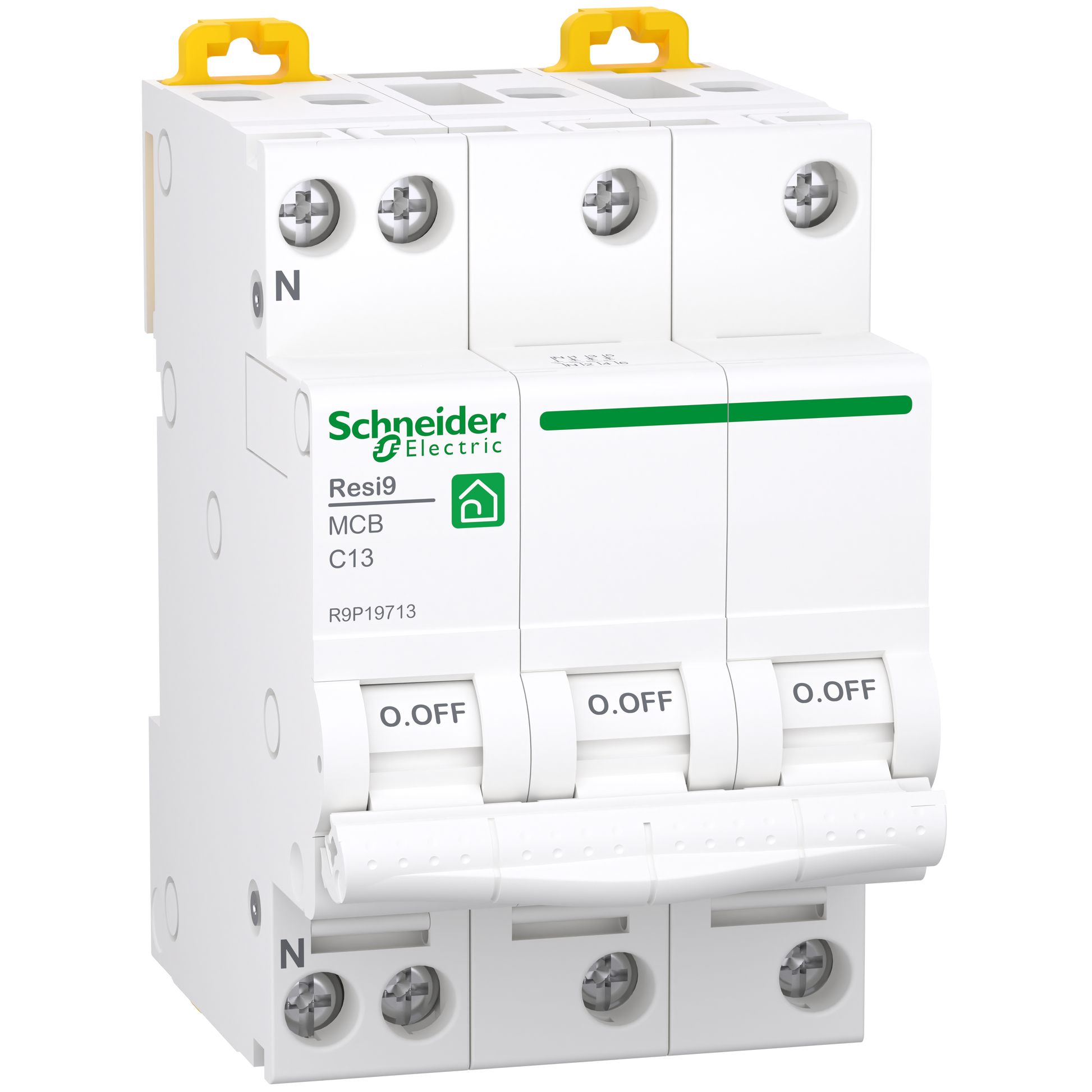

Resi9 Automatsikring XP MCB 3P+N C 13A 6kA, 54 mm, R9P19713

Dette Resi9-produkt er en lavspændings-miniatureafbryder (MCB). Det er en 3P+N afbryder med 3 beskyttet pol og 13A i mærkestrøm og C udløsningskurve Den Icn-klassificerede kortslutningsbrudkapacitet er op til 6.000A ved 400VAC med en driftsfrekvens på 50Hz til 60Hz i overensstemmelse med EN/IEC 60898-1 standarden. Denne miniatureafbryder beskytter kredsløbet mod kortslutning og overbelastningsstrøm. Dette produkt overholder EN/IEC 60898-1 standarden. Den elektriske udholdenhed er op til 7.500 cyklusser og den mekaniske udholdenhed er op til 20.000 cyklusser. Resi9 er målrettet boliger til individuelle og kollektive bygninger. Denne afbryder har en ON/OFF indikation for lokal signalering med vippekontrol. Den har en tunneltype terminalforbindelse øverst eller nederst. Tilslutningen tillader stive kobberkabler. Kabeltværsnitskapaciteten er fra 1mm² til 16mm². Tilslutningen tillader fleksible kobberkabler. Kabeltværsnitskapaciteten er fra 1mm² til 10mm². Tilslutningen tillader fleksible med ferrule kobberkabler. Kabeltværsnitskapaciteten er fra 1mm² til 10mm². Den nominelle Ue-driftsspænding er op til 400VAC med en driftsfrekvens på 50Hz til 60Hz. Ui nominelle isolationsspænding er op til 440VAC. Uimp-mærket impulsmodstandsspænding er 4kV. Overspændingskategorien er 3. Den kan monteres på DIN-skinne til modulopbygning. Bredden i 9 mm pitch er 6. Dimensionerne er (B) 54 mm x (H) 81 mm x (D) 73,5 mm. Varmeafgivelsen er 2,8W. Produktets farve er hvid (RAL 9003). Produktets vægt er 320g. Begrænsningsklassen er 3 i overensstemmelse med EN/IEC 60898-1 standarden. Afisoleringslængden er 13 mm (top eller bund). Tilslutningsmomentet er 2N.m (top eller bund) for PZ2 skruetrækker type. I henhold til IEC 60529-standarden er IP-beskyttelsesgraden IP20 og bliver IP40 én gang i modulær tavle. Driftstemperaturen er fra -25°C til +60°C. Opbevaringstemperaturen er fra -40°C til +60°C.
