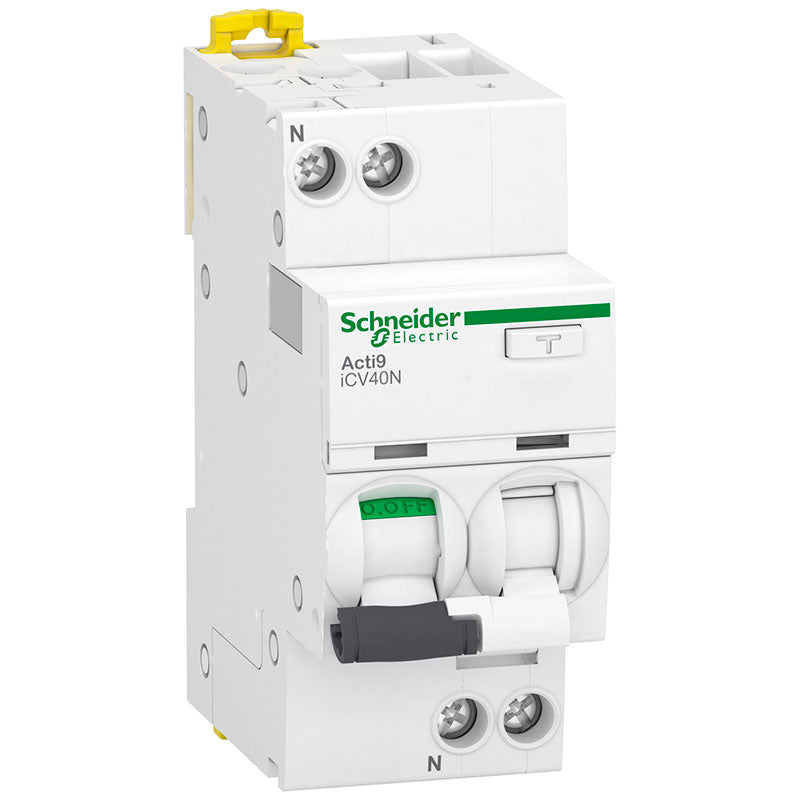

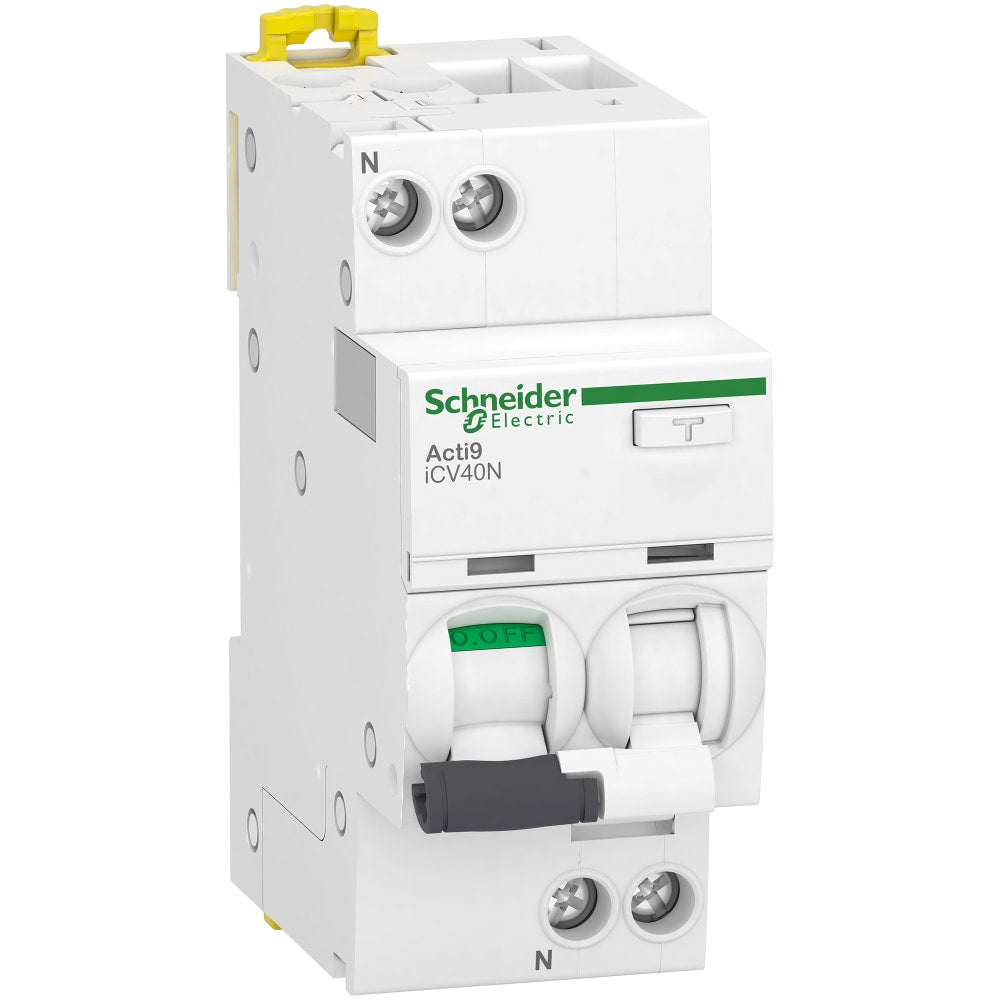

Kombiafbryder HPFI C 13A 1P+N 30mA

Kombiafbryderen samler en automatsikring og en fejlstrømsafbryder i én enkelt enhed på DIN-skinnen. Det betyder, at den både beskytter mod overbelastning og kortslutning, og samtidig fanger jordfejl der kan give elektrisk stød. I stedet for at montere to separate komponenter i tavlen, får du begge funktioner samlet på kun 36 mm, hvilket sparer plads og gør tavlen mere overskuelig. Den er tænkt til at beskytte én gruppe i boligens el-tavle, hvor du ønsker moderne sikkerhed uden at bruge unødig plads.

Enheden er mærket til 13 A ved 230 V og har en udløsestrøm på 30 mA, hvilket er det niveau der typisk kræves for personbeskyttelse mod elektrisk stød. Den har en kortslutningsbrydeevne på 6 kA og C-karakteristik, som gør den robust over for høje startstrømme uden at den udløser unødigt. Fejlstrømstypen er klasse A, hvilket betyder, at den reagerer både på vekselstrøms-fejlstrømme og pulserende jævnstrøms-fejlstrømme.

Fronten er udstyret med VisiTrip™ og VisiSafe™, som viser en tydelig rød markering, hvis der er registreret en fejl. På den måde kan du hurtigt se, om det er en overbelastning, kortslutning eller jordfejl der har udløst afbryderen, uden at skulle gætte dig frem. Der sidder desuden en testknap på fronten, så du løbende kan kontrollere, at HPFI-funktionen reagerer korrekt. Det gør det nemt at holde øje med, at beskyttelsen fungerer som den skal.

Enheden monteres på almindelig DIN-skinne og fylder 2 moduler i tavlen. Den kan tilsluttes med entrådet leder på 1 til 16 mm² eller flertrådet leder på 1 til 10 mm², så den passer til de fleste gængse installationskabler i en boliggruppe. Selve monteringen og tilslutningen bør altid udføres af en autoriseret elinstallatør, så koblingen bliver korrekt, og beskyttelsen fungerer efter hensigten.

En almindelig automatsikring beskytter kun mod overbelastning og kortslutning, mens denne kombiafbryder også har en indbygget fejlstrømsafbryder, der reagerer ved 30 mA og dermed beskytter mod elektrisk stød ved både direkte og indirekte kontakt. Fordelen er, at du får to sikkerhedsfunktioner i én enhed i stedet for at skulle montere et separat HPFI-relæ ved siden af automatsikringen, hvilket sparer plads i tavlen. Hvilken løsning der er den rigtige for en given installation, bør altid vurderes af en autoriseret elinstallatør.

Klasse A betyder, at fejlstrømsdelen registrerer både almindelige vekselstrøms-fejlstrømme og pulserende jævnstrøms-fejlstrømme, som blandt andet kan opstå fra elektronik med ensretterkredsløb, for eksempel styringer eller ladere. Det gør beskyttelsen mere dækkende end en simpel type, der kun fanger rene vekselstrøms-fejl. Om klasse A er tilstrækkelig i en given installation, afhænger af de tilsluttede apparater, og det bør en autoriseret elinstallatør vurdere.

C-karakteristikken beskriver, hvor følsom automatsikringsdelen er over for kortvarige, høje startstrømme. Med C-karakteristik holder afbryderen til lidt kraftigere indkoblingsstrømme, før den udløser, hvilket gør den robust i en almindelig boliginstallation. Sammen med kortslutningsbrydeevnen på 6 kA giver det en pålidelig afbrydelse, hvis der opstår en reel fejl på gruppen.
