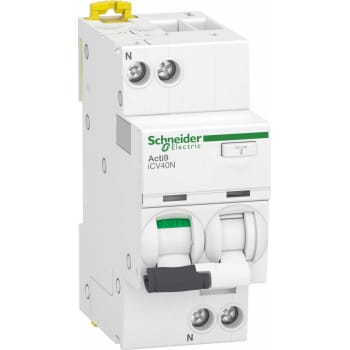

KOMBIAFBR. 16A 30MA C 1P+N 2M

Acti9 iCV40N samler automatsikring og fejlstrømsafbryder i én enhed, så du får beskyttelse mod både overbelastning, kortslutning og elektrisk stød uden at skulle montere to separate komponenter. Med kun 36 mm bredde (2 moduler) fylder den mindre i tavlen end en løsning med separat automatsikring og HPFI-relæ, hvilket giver mere plads til øvrige grupper. Den er mærket til 16 A, 230 V med C-karakteristik, hvilket betyder, at den tåler de lidt højere startstrømme man ofte ser fra motorer og andet udstyr, uden at udløse unødigt, samtidig med at den kobler sikkert fra ved reelle fejl.

Kombiafbryderen er udstyret med VisiTrip™, som giver en tydelig rød markering på fronten, hvis der opstår en fejl, så du hurtigt kan se, hvad der er årsagen, uden at skulle gætte dig frem. VisiSafe™ viser omvendt, hvornår enheden er sikker at arbejde med, hvilket er praktisk ved efterfølgende service eller fejlsøgning. Den indbyggede testknap på fronten gør det nemt regelmæssigt at kontrollere, at HPFI-funktionen (30 mA, klasse A) reagerer som den skal, så du ikke bliver overrasket af en fejl, der ikke bliver opdaget i tide.

Enheden monteres på almindelig DIN-skinne og kan tilsluttes med entrådet leder i tværsnittet 1 til 16 mm² eller flertrådet leder i tværsnittet 1 til 10 mm². Den er udført i IP20 og lever op til standarden IEC/EN 61009-2-1. Selve installationen og den endelige vurdering af, hvordan enheden passer ind i din konkrete el-tavle, bør altid ske i samarbejde med en autoriseret elinstallatør, så du er sikker på korrekt montage og fuld beskyttelse.

En kombiafbryder som iCV40N slår funktionerne fra en automatsikring og et fejlstrømsrelæ sammen i én fysisk enhed på 36 mm, mod at en løsning med to separate komponenter typisk fylder mere og kræver ekstra ledningsføring mellem dem. Resultatet er en mere overskuelig tavle med færre moduler at holde styr på, hvilket både gør det lettere at fejlsøge og at udvide installationen senere. Den præcise vurdering af, om en kombiløsning eller separate komponenter er det rigtige valg til din tavle, bør en autoriseret elinstallatør stå for.

Kombiafbryderen accepterer begge typer, men med forskellige tværsnitsgrænser: entrådet leder fra 1 til 16 mm² og flertrådet leder fra 1 til 10 mm². Valget afhænger af, hvilken kabeltype der allerede er trukket til gruppen, og hvilket tværsnit installationen kræver ud fra belastning og sikringsstørrelse. Da valget af korrekt lederdimension hænger sammen med sikkerheden i hele kredsen, bør det altid fastlægges af en autoriseret elinstallatør.

Klasse A betyder, at kombiafbryderen registrerer og afbryder ved både vekselstrømsfejl (AC) og pulserende jævnstrømsfejl, hvilket er relevant i moderne hjem med elektronik som ladere, dæmpere og andet udstyr, der kan generere den type fejlstrøm. Kombineret med udløsestrømmen på 30 mA giver det en følsom og bred beskyttelse mod elektrisk stød ved direkte kontakt. Hvilken fejlstrømsklasse der er den rette til en given installation, bør altid afklares af en autoriseret elinstallatør ud fra det samlede udstyr, der er tilsluttet gruppen.
