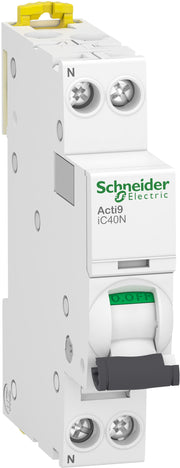

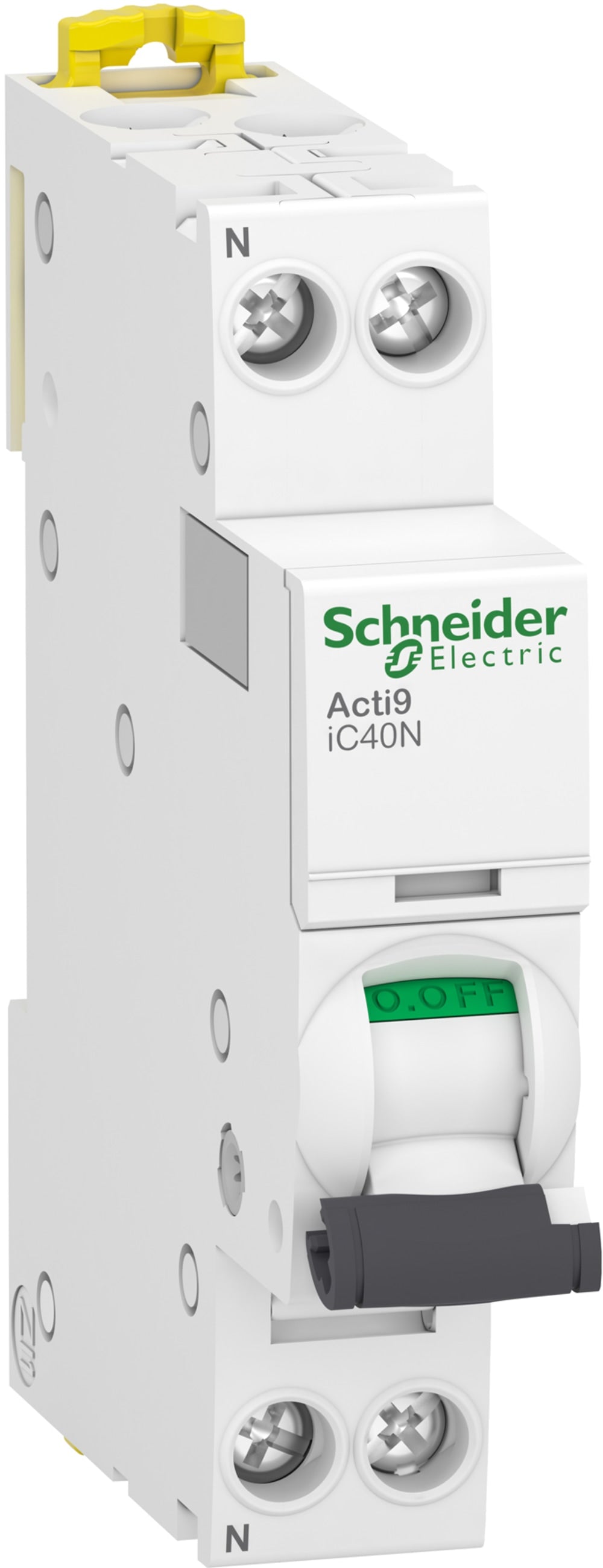

Automatsikring iC40N C 1P+N, 4A, 6/10kA, 1M

Denne Acti9 iC40N automatsikring er lavet til at beskytte dit kredsløb mod to af de mest almindelige fejl i en el-installation, nemlig kortslutning og overbelastning. Den er mærket til 4A ved 230V og har en kortslutningsbrydeevne på 6/10 kA, så den kan håndtere de strømstød, der opstår, hvis der sker en kortslutning i det kredsløb, den sidder på. Med C-karakteristik er den velegnet til kredsløb, hvor der kan forekomme et vist strømstød ved opstart, uden at sikringen udløser unødigt. Den fylder ét modul (1M) i din gruppetavle, så du kan planlægge pladsen i tavlen præcist.

Sikringen er 1-polet plus nul (1P+N), hvilket betyder, at den både bryder fasen og nul-lederen ved en fejl. Den tilsluttes med en enkelt terminalklemme, og for at gøre installationen hurtig og overskuelig er der en tydelig, gul markering i top og bund af sikringen, så du nemt kan se, hvordan den skal vende, når den monteres eller afmonteres. Det gør arbejdet mere overskueligt, både hvis du sætter en ny tavle op, eller hvis du skal udskifte en enkelt sikring i en eksisterende installation. Selve monteringen og valget af korrekt automatsikring til en given installation bør altid vurderes af en autoriseret elinstallatør.

Terminalen på sikringen er IP20-beskyttet, hvilket betyder, at du er beskyttet mod at komme i kontakt med strømførende dele, når terminalskruen er skruet korrekt fast. Det er en vigtig detalje, hvis der skal arbejdes i nærheden af tavlen, eller hvis andre uden elektrisk baggrund kan komme til at røre ved materiellet. Derudover lever sikringen op til standarderne IEC/EN 60898-1 og IEC/EN 60947-2, som er de gældende normer for automatsikringer til boliginstallationer og industrielt brug. Det giver dig en vished om, at produktet er testet og dokumenteret efter anerkendte krav i branchen.

Automatsikringen og HPFI-relæet løser to forskellige opgaver, og de fleste moderne tavler har brug for begge dele. Automatsikringen, som denne iC40N, beskytter selve kredsløbet og installationen mod skader fra kortslutning og overbelastning. Et HPFI-relæ beskytter derimod personer mod stød ved at afbryde strømmen, hvis der opstår en fejlstrøm, for eksempel hvis nogen kommer i kontakt med en strømførende del. De to komponenter supplerer hinanden i en gruppetavle, men det er en autoriseret elinstallatør, der skal vurdere den konkrete opsætning og fordelingen mellem automatsikringer og HPFI-relæer i din installation.

Udløsekarakteristikken beskriver, hvor hurtigt en automatsikring reagerer på et strømstød, før den vurderer det som en fejl. C-karakteristikken, som denne sikring har, er en mellemtype, der tåler et vist strømstød ved opstart uden at udløse unødigt, men stadig reagerer relativt hurtigt ved en reel overbelastning eller kortslutning. Det gør den velegnet til kredsløb med apparater, der trækker lidt mere strøm i selve opstartsøjeblikket, end rene modstandslaster gør. Er du i tvivl om, hvilken karakteristik der passer til dit konkrete kredsløb, bør du altid lade en autoriseret elinstallatør vurdere det.

Betegnelsen 1P+N fortæller, at sikringen bryder både fasen og nul-lederen samtidig, når den udløser. Det er en løsning, der bruges i enfasede kredsløb, hvor man ønsker, at både fase og nul afbrydes ved en fejl, og ikke kun fasen. Det giver en mere komplet afbrydelse af kredsløbet sammenlignet med en sikring, der udelukkende bryder fasen. Hvilken poltype og konfiguration der er korrekt til netop dit kredsløb, afhænger af den samlede installation, og det er derfor en opgave, som en autoriseret elinstallatør skal tage stilling til.
