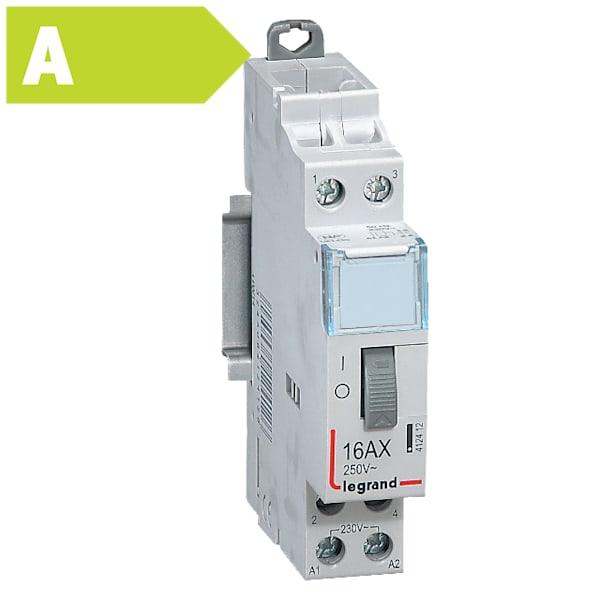

Kiprelæ CX3 16A 1 slutte 1M 230V

Et kiprelæ som CX3 fra Legrand bruges til at tænde og slukke en elektrisk kreds via en styrespænding, typisk i forbindelse med fjernstyring af lys, ventilation eller andet forbrugsmateriel i en gruppetavle. Med 1 slutte kontakt (NO) lukker relæet kredsen, når det aktiveres, hvilket gør det velegnet, hvor du skal starte noget op på kommando, for eksempel via en trykknap, timer eller styring et andet sted i installationen. Det er et typisk tavlekomponent, der monteres på DIN-skinne sammen med resten af el-materiellet.

Ja, relæets kontakt er dimensioneret til 16A, og strømkredsen kan belastes op til 250V AC. Det gør det velegnet til de fleste standardkredse i bolig- og erhvervsinstallationer, hvor der skal styres et forbrug inden for den ramme. Det er dog altid en autoriseret elinstallatør, der skal vurdere, om relæet passer til den konkrete installation og belastning, da det afhænger af hele kredsens opbygning og sikring.

CX3-relæet er bygget i 1 modul bredde, hvilket svarer til den mindste standardbredde på en DIN-skinne. Det gør det nemt at få plads til i eksisterende tavler, selv hvor der ikke er meget ledig plads, og det kan sættes ind mellem andet tavlemateriel uden at det fylder unødigt.

Nej, det er to forskellige ting. Styrespændingen på 230Vac er den spænding, der aktiverer selve relæet, altså den, du sender ind for at få kontakten til at slutte. Kontaktens belastningsevne er angivet til 16A ved op til 250V AC, og det er den kreds, som relæet reelt tænder og slukker for. De to spændinger kan altså sagtens være forskellige i en installation, og det er derfor vigtigt at holde styr på, hvilken del af kredsløbet man taler om.

En slutte-kontakt, forkortet NO for "normally open", er åben i hviletilstand og lukker kredsen først, når relæet aktiveres, det er den type kontakt, som dette CX3-relæ er udstyret med 1 af. En bryde-kontakt, NC for "normally closed", virker omvendt, den er sluttet i hviletilstand og bryder kredsen, når relæet aktiveres. Dette relæ har 1 slutte kontakt og ingen bryde kontakt, så det er relevant, hvor du vil have en funktion, der starter op ved aktivering, fremfor en funktion, der skal afbrydes.

Hvor en almindelig afbryder betjenes manuelt af en person direkte på tavlen eller ved kontakten, er et kiprelæ som CX3 beregnet til automatisk eller fjernstyret betjening via en styrespænding. Det gør relæet til bindeleddet mellem en styringsfunktion, for eksempel en timer eller en trykknabsimpuls, og den kreds, der reelt skal forsynes. Serien er tiltænkt netop denne type opgaver i tavleinstallationer, hvor manuel betjening ikke er hensigten.
