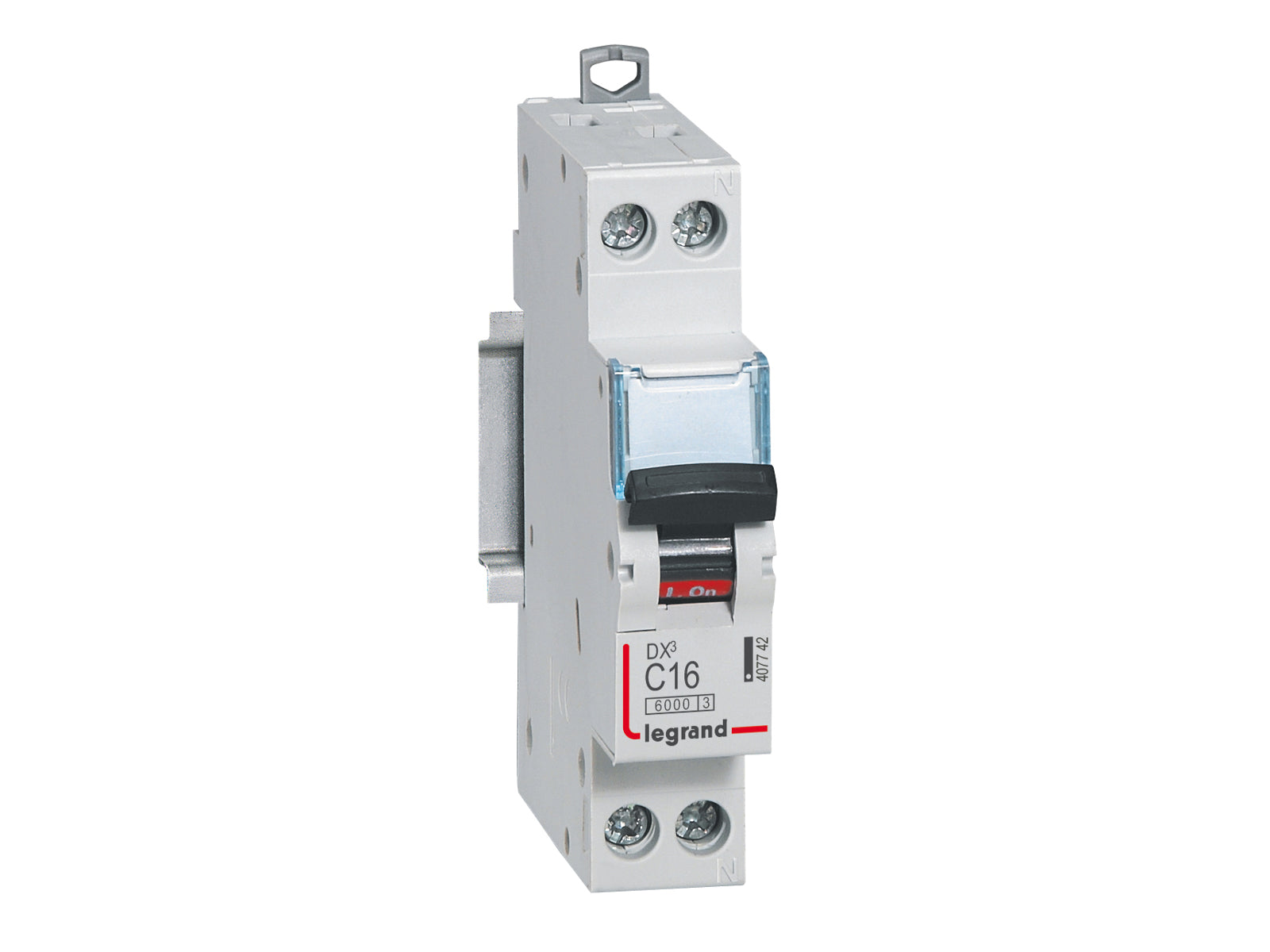

Automatsikring DX3 C 13A 1P+N, 1M, 6/10kA

DX3-automatsikringen er en termisk-magnetisk automatsikring, ofte kaldt en MCB, som beskytter din installation mod både overbelastning og kortslutning. Den termiske del reagerer langsomt ved vedvarende for høj strøm, mens den magnetiske del slår hurtigt fra ved en pludselig kortslutning. Med type C karakteristik tåler sikringen en højere indkoblingsstrøm end en type B, hvilket gør den velegnet til kraftgrupper med forbrugere, der trækker en kortvarig, høj startstrøm, for eksempel motorer eller transformatorbaseret udstyr. Mærkestrømmen er 13 A, og sikringen fylder kun 1 modul i tavlen, så den optager minimal plads.

Ind- og udgang sker via skrueklemmer, der betjenes med PZ2 eller flad skrue, og terminalerne har ergonomiske udløsere, som gør monteringen lettere i en fyldt tavle. Til fast leder kan terminalerne tage tværsnit fra 1,5 til 25 mm², mens en flex leder kan monteres med op til 10 mm² i hver klemme. Placeringen af terminalerne gør det muligt at forsyne sikringen med pinsløjfeskinne fra begge sider eller med gaffelsløjfeskinne på undersiden, hvilket giver fleksibilitet, når du planlægger opbygningen af gruppetavlen.

Automatsikringen har en kontaktindikation, som gør det muligt at se med det samme, om sikringen er tændt eller slået fra, uden at du behøver at teste selve håndtaget. Det er praktisk ved fejlsøgning i en tavle med mange grupper, hvor du hurtigt skal danne dig et overblik over, hvilken gruppe der har koblet ud.

Denne DX3-sikring er udført som 1P+N, hvilket betyder, at den bryder både fase og nulleder samtidig, når sikringen slår fra eller kobles manuelt ud. En almindelig 1P-sikring bryder kun fasen og lader nullederen være urørt. Valget mellem de to typer afhænger af installationens opbygning og krav, så den korrekte løsning til din konkrete tavle bør altid vurderes af en autoriseret elinstallatør.

Den rigtige mærkestrøm afhænger af, hvilke forbrugere og hvilket kabeltværsnit den enkelte gruppe har, og en forkert dimensioneret sikring kan enten give unødvendige udkoblinger eller i værste fald ikke beskytte installationen tilstrækkeligt. Derfor bør valget mellem 13 A og andre amperestørrelser altid ske i samråd med en autoriseret elinstallatør, der kender belastningen og kabelføringen i den konkrete installation.

Brydeevnen fortæller, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert, uden at den selv tager skade. De to værdier, 6 kA og 10 kA, dækker forskellige spændingssystemer, som sikringen er testet og godkendt til. Jo højere brydeevne, jo bedre margin har installationen ved en kraftig kortslutning. Hvilken værdi der er relevant for din tavle, afhænger af den forventede kortslutningsstrøm på installationsstedet, og det er en vurdering, som bør foretages af en autoriseret elinstallatør.
