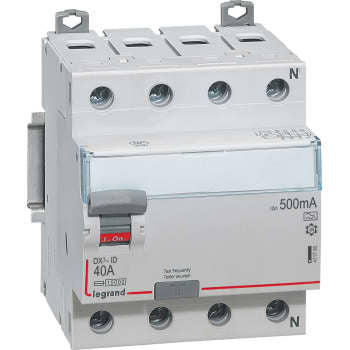

Fejlstrømsafbryder DX3 PFI 40A 100mA, 4P, 4M, 10kA, type A

Fejlstrømsafbryderen, også kaldet et PFI-relæ, overvåger strømmen i din installation og slår automatisk fra, hvis der opstår en fejlstrøm, altså strøm der lækker til jord i stedet for at følge den normale vej rundt i kredsløbet. Det sker typisk ved fejl i isoleringen på et apparat eller en ledning, og det er netop den slags situationer der kan give elektrisk stød. Denne model reagerer ved en udløsestrøm på 100 mA og er type A, hvilket betyder den registrerer både almindelige vekselstrømsfejl (AC) og pulserende jævnstrømsfejl. Den fungerer dermed som et ekstra sikkerhedslag i tavlen, ud over de automatsikringer der beskytter mod overbelastning og kortslutning.

Relæet er dimensioneret til 40 A og er 4-polet, hvilket gør det velegnet til trefasede installationer, for eksempel gruppetavler hvor flere kredse eller større forbrugere skal beskyttes samlet. Mærkespændingen er 230/400 V AC, og kortslutningsbrydeevnen er 10 kA, så konstruktionen er kraftig nok til at klare en kortslutningssituation uden at tage skade. Den præcise dimensionering af, hvilke grupper og laster der kan sidde bag et 40 A relæ, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Relæet måler 84 x 78 x 72 mm og fylder 4 moduler i tavlen, hvilket er standard for et 4-polet relæ i DX3-serien. Det vejer 0,32 kg og monteres på almindelig DIN-skinne som resten af tavlematerialet. Terminalerne accepterer enkelttrådede ledere fra 0,75 til 50 mm², flertrådede ledere op til 16 mm² uden endehylster og op til 25 mm² med endehylster, så der er fleksibilitet i forhold til, hvilke kabeldimensioner der føres frem til relæet. Tilspændingsmomentet kan justeres mellem 1,2 og 3,5 Nm, med 2,5 Nm som referenceværdi, hvilket giver et sikkert og præcist greb om lederne ved montagen.

Denne fejlstrømsafbryder er type A, hvilket betyder den kan registrere både almindelige vekselstrømsfejl (AC) og pulserende jævnstrømsfejl. Pulserende jævnstrøm opstår typisk fra apparater med elektronik indeni, som eksempelvis frekvensomformere, opladere eller udstyr med indbygget strømforsyning. En type AC-model kan derimod kun opdage rene vekselstrømsfejl. Type A giver dermed en bredere beskyttelse og er ofte den type der kræves, hvor moderne elektronisk udstyr indgår i installationen. Den endelige vurdering af, hvilken type der skal bruges til en given gruppe, bør altid foretages af en autoriseret elinstallatør.

Terminalerne på dette relæ er lavet til at kunne modtage ledere både med og uden endehylster, og kapaciteten varierer en smule alt efter hvilken løsning der vælges. Uden endehylster kan der monteres flertrådede ledere op til 16 mm², mens der med endehylster kan monteres op til 25 mm². Enkelttrådede ledere kan tilsluttes direkte op til 50 mm² uanset hylster. Valget mellem de to metoder afhænger typisk af, hvilken kabeltype der allerede er ført frem, og hvad der giver den mest stabile og korrekte tilslutning i den konkrete tavle, hvilket en elinstallatør kan vurdere på stedet.

DX3-serien findes i flere strømstørrelser, og jo højere den nominelle strøm er, desto mere varme udvikler komponenten under drift. For denne 40 A-model er varmeafledningen 4,8 W, mens en tilsvarende 63 A-model i serien afgiver 11,8 W og en 25 A-model 1,9 W. Det hænger sammen med, at højere strømstyrke kræver kraftigere interne komponenter, som naturligt afgiver mere varme til tavlen. Denne varmeudvikling skal altid indregnes, når en tavle projekteres, så der er tilstrækkelig plads og ventilation omkring komponenterne. Valget mellem de forskellige ampere-varianter i serien afhænger af den samlede belastning på gruppen og bør fastlægges af en autoriseret elinstallatør.
