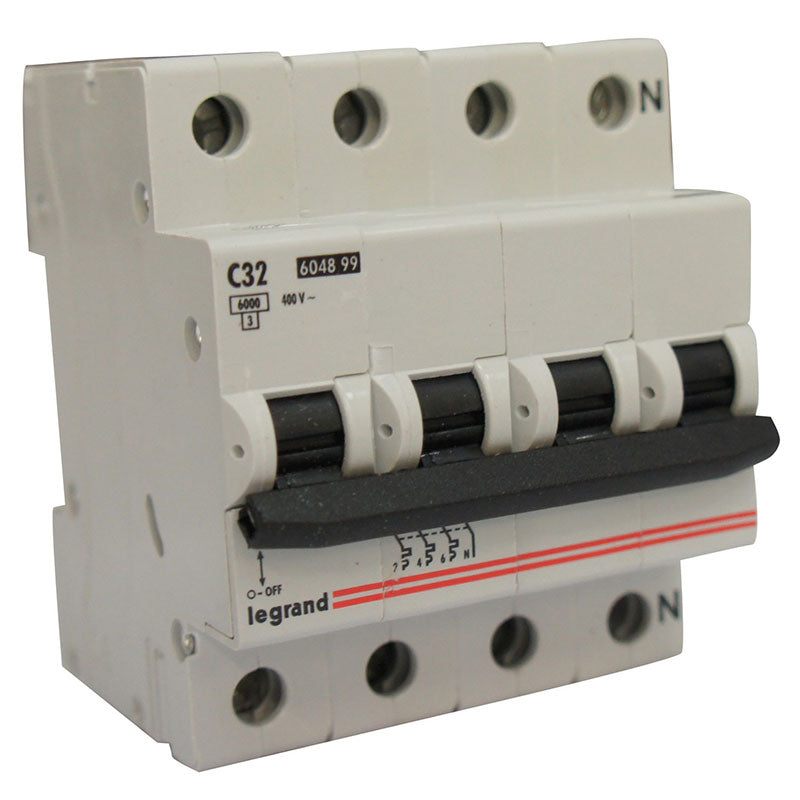

Automatsikring 3P+N 32A C 6kA

Denne automatsikring med mærkestrøm på 32 A bruges til at beskytte en gruppe i el-tavlen mod overbelastning og kortslutning. Den kobler automatisk fra, hvis strømmen i kredsen bliver for høj, og den kan efterfølgende genindkobles i modsætning til en klassisk smeltesikring. Med 32 A er den dimensioneret til grupper med et højere strømforbrug end de mest almindelige 10 og 16 A sikringer, for eksempel til større forbrugere eller samlede installationer, hvor flere apparater trækker strøm samtidig.

3P+N fortæller, at automatsikringen dækker tre faser plus nul-leder. Den er altså bygget til trefaset installation, hvor både de tre faseledere og nul-lederen føres gennem sikringen. Det gør den velegnet til trefaset udstyr og større installationer, hvor belastningen fordeles over flere faser, i modsætning til en 1-polet sikring, der kun beskytter en enkelt fase i en enfaset gruppe.

C-karakteristikken angiver, hvor følsom sikringen er over for kortvarige strømstød, som ofte opstår, når motorer eller andet udstyr med indkoblingsstrøm starter op. En C-sikring tåler denne type kortvarige spidser bedre end en mere følsom B-sikring, uden at den går fra unødigt. Brydeevnen på 6kA fortæller, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert, uden at selve sikringen eller tavlen tager skade. Den præcise dimensionering af en gruppe bør altid foretages af en autoriseret elinstallatør, da det afhænger af den samlede installation.

Forskellen ligger i, om nul-lederen føres gennem sikringen sammen med de tre faser. En 3P+N sikring, som denne, beskytter både faser og nul-leder samlet, hvilket typisk kræves i installationer, hvor nul-lederen skal kunne afbrydes sammen med faserne. En ren 3-polet sikring dækker kun de tre faser, mens nul-lederen føres udenom. Valget mellem de to typer afhænger af installationens opbygning, og det er en vurdering, der bør foretages af en autoriseret elinstallatør.

Automatsikringer i denne serie fås i størrelser fra 20 til 63 A, og valget afhænger af, hvor meget strøm den pågældende gruppe skal kunne trække uden at sikringen udløser unødigt. En 32 A sikring passer til grupper med et moderat til højere strømforbrug end de mindste husholdningsgrupper, men mindre end de kraftigste installationer, der kræver 50 eller 63 A. Den korrekte dimensionering afhænger af kabeltværsnit og den samlede belastning, og bør altid fastlægges af en autoriseret elinstallatør.

Karakteristikken beskriver, hvor følsom sikringen er over for kortvarige strømstød. En B-karakteristik er den mest følsomme og bruges typisk til rene modstandslaster, mens C-karakteristikken, som denne sikring har, tåler lidt kraftigere og hyppigere strømstød, for eksempel fra motorer eller transformatorer, uden at udløse unødigt. En D-karakteristik ligger endnu højere og bruges til udstyr med meget kraftig indkoblingsstrøm. Hvilken karakteristik der er den rigtige til en given gruppe, afhænger af det tilsluttede udstyr, og valget bør altid ske i samråd med en autoriseret elinstallatør.
