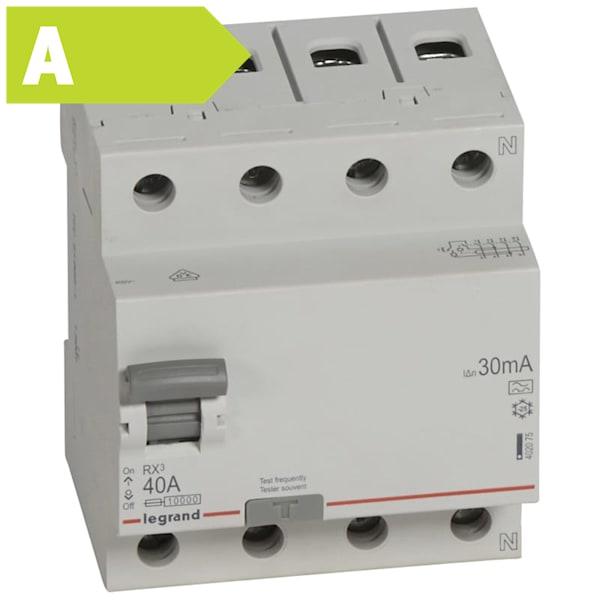

Fejlstrømsafbryder RX3 HPFI 40A 30mA, 4P, 4M, 10kA, type A

Fejlstrømsafbryderen fra RX3-serien beskytter el-installationen mod fejlstrømme, altså strøm der utilsigtet løber en anden vej end gennem de normale ledere, for eksempel via en person eller en fejlbehæftet maskine. Med en udløsestrøm på 30 mA reagerer relæet hurtigt nok til at afbryde strømmen, før det bliver farligt, og det gør det velegnet som sikring af flere gruppeafbrydere i boligen eller en mindre erhvervsinstallation. Fordi det er type A, dækker det både almindelig vekselstrøm og pulserende jævnstrøm, hvilket gør det særligt relevant ved kogeplader, vaskemaskiner og andre maskiner med elektronik eller motorer med frekvensomformere, hvor der kan opstå den type fejlstrøm.

Nulklemmen på dette relæ sidder i højre side. Det er en detalje, du bør have styr på inden montering i tavlen, så tilslutningen bliver korrekt fra start, og du undgår at skulle bryde forbindelser om igen. Selve tilslutningen og placeringen i tavlen bør altid udføres af en autoriseret elektriker, som kan vurdere den konkrete opsætning.

Relæet er udstyret med en testknap, som bruges til at kontrollere, at udløsningsfunktionen fungerer, som den skal. Når testknappen aktiveres, simuleres en fejlstrøm, og relæet bør slå fra med det samme. På den måde kan du løbende følge med i, om beskyttelsen fortsat er intakt.

Dette relæ er type A, hvilket betyder, at det både reagerer på almindelig sinusformet vekselstrøm og på pulserende jævnstrøm, som ofte opstår i moderne apparater med elektronik, for eksempel vaskemaskiner, opvaskemaskiner eller motorer styret af en frekvensomformer. En type AC dækker kun den rene vekselstrøm og har derfor et snævrere beskyttelsesområde. I mange nyere installationer med elektroniske apparater giver type A dermed en bredere beskyttelse. Den endelige vurdering af, hvilken type der er korrekt til en given installation, bør altid foretages af en autoriseret elektriker.

Begge typer er fejlstrømsafbrydere, men de adskiller sig i, hvordan de er bygget op i forhold til overbelastning og kortslutning. Et HPFI-relæ, som dette produkt er, har en indbygget mekanisk konstruktion, der gør det robust over for de belastninger, der kan opstå ved en fejl i installationen, mens et rent PFI-relæ typisk anvendes sammen med separat overstrømsbeskyttelse. Valget mellem de to afhænger af den samlede opbygning af tavlen, og her er det en god idé at lade en autoriseret elektriker vurdere den rette løsning.

De 40 A angiver den maksimale strøm, relæet er konstrueret til at føre kontinuerligt, og det hænger sammen med, hvor mange grupper eller hvor stor en samlet belastning relæet skal dække i tavlen. RX3-serien findes i flere amperestørrelser, og jo højere amperetal, jo mere varme udvikler relæet også under drift, hvilket har betydning for pladsen og ventilationen i tavlen. Det korrekte amperetal til en konkret installation afhænger af det samlede forbrug på de grupper, relæet skal beskytte, og bør fastlægges af en autoriseret elektriker eller installatør.
