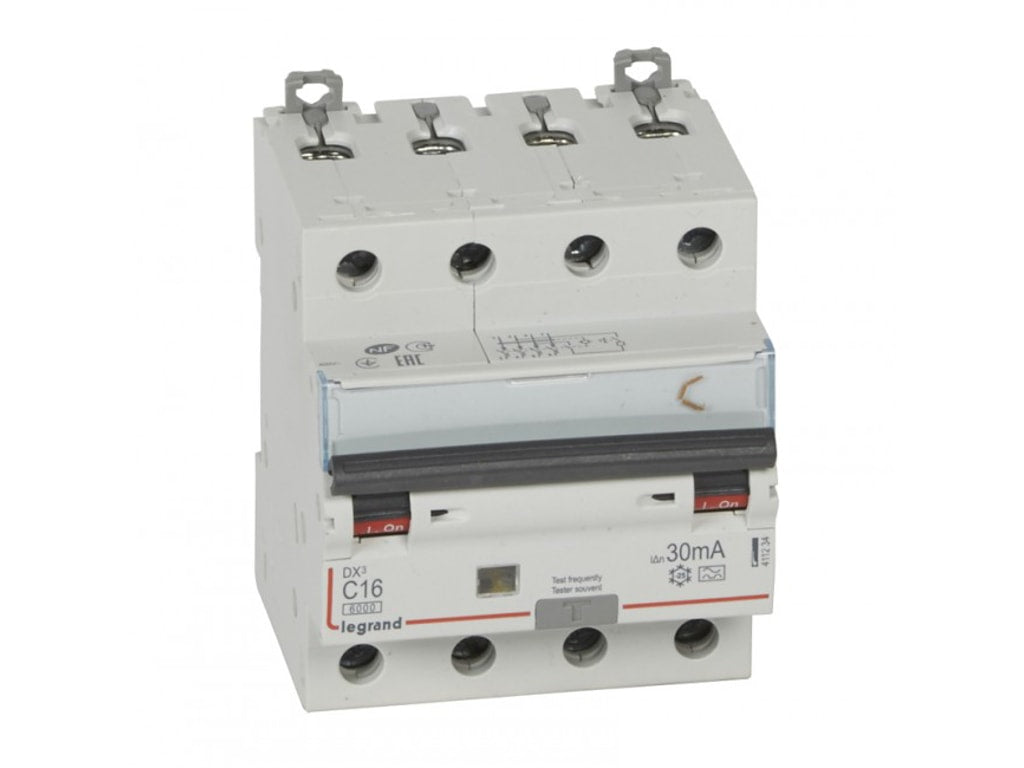

Kombiafbryder DX3 Automatsikr/HPFI C 16A 30mA 4P 6/10kA type A

Legrand DX3 kombiafbryderen samler to funktioner i én enhed: en automatsikring, der beskytter mod overbelastning og kortslutning, og et HPFI relæ, der overvåger fejlstrøm og slår strømmen fra, hvis der opstår en farlig lækstrøm, for eksempel ved en beskadiget ledning eller fugt i et apparat. Med C-karakteristikken reagerer automatsikringsdelen hurtigt ved overstrøm, mens HPFI-delen med udløsestrøm på 30 mA er dimensioneret til personbeskyttelse. Fordelen ved kombiafbryderen er, at du får begge beskyttelser i ét kompakt modul i stedet for to separate komponenter i tavlen.

Type A angiver, hvilken slags fejlstrøm relæet kan registrere. Det er en standardangivelse, du typisk finder på HPFI relæer til boliger og mindre erhvervsinstallationer. Da denne kombiafbryder både er en automatsikring og et HPFI relæ i én enhed på 16 A og 30 mA, er den relevant, hvor du ønsker samlet beskyttelse på en enkelt gruppe, for eksempel til en bestemt del af installationen. Den korrekte fejlstrømstype til din konkrete installation bør altid vurderes af en autoriseret elinstallatør.

Kombiafbryderen har mål på 84 x 78 x 72 mm og vejer 0,6 kg, og som 4-polet enhed (4P) fylder den 2 moduler i din tavle, hvilket er værd at have i mente, når du planlægger pladsen. Terminalerne tager ledere fra 1,5 til 35 mm² i en enkelt leder, eller 1,5 til 16 mm² pr. leder, hvis der sidder to ledere i samme terminal uden endehylster. Bruger du endehylster (tylle), er området 1,5 til 25 mm². Tilspændingsmomentet ligger mellem 2 og 3 Nm, med 2,5 Nm som det anbefalede moment, hvilket er nyttigt at kende, når terminalerne skal spændes korrekt fast.

Brydeevnen fortæller, hvor stor en kortslutningsstrøm kombiafbryderen kan afbryde sikkert, uden at komponenten selv tager skade. Her er der tale om 6 kA efter standarden EN/IEC 61009-1, som gælder for boliginstallationer, og 10 kA efter EN/IEC 60947-2, som gælder ved industrielle installationer. Det er en vigtig værdi at have styr på, når tavlen dimensioneres, og det er en opgave, der altid bør løses af en autoriseret elinstallatør, da forkert dimensionering kan udgøre en sikkerhedsrisiko.

Kombiafbryderen sidder i selve eltavlen og er en del af den faste installation, hvor både HPFI relæ og automatsikring er samlet i én enhed på 4 poler ved 230/400 V AC. Arbejde i eltavlen, herunder montering, tilslutning og korrekt gruppering, er sikkerhedskritisk arbejde, som skal udføres af en autoriseret elinstallatør. Det gælder både valget af den rette enhed til den konkrete gruppe og selve monteringen.

Et separat HPFI relæ og en automatsikring er to komponenter, der monteres side om side i tavlen og forbindes med hinanden, mens denne DX3 kombiafbryder samler begge funktioner i ét modul på 4 poler. Det giver en mere kompakt løsning, hvor du sparer plads i tavlen, og hvor beskyttelsen mod både overstrøm og fejlstrøm sidder i én fysisk enhed frem for to. Om en kombiløsning eller separate komponenter er det rigtige valg til din installation, afhænger af tavlens opbygning og gruppeindeling, og det er en vurdering, der bør laves af en autoriseret elinstallatør.
