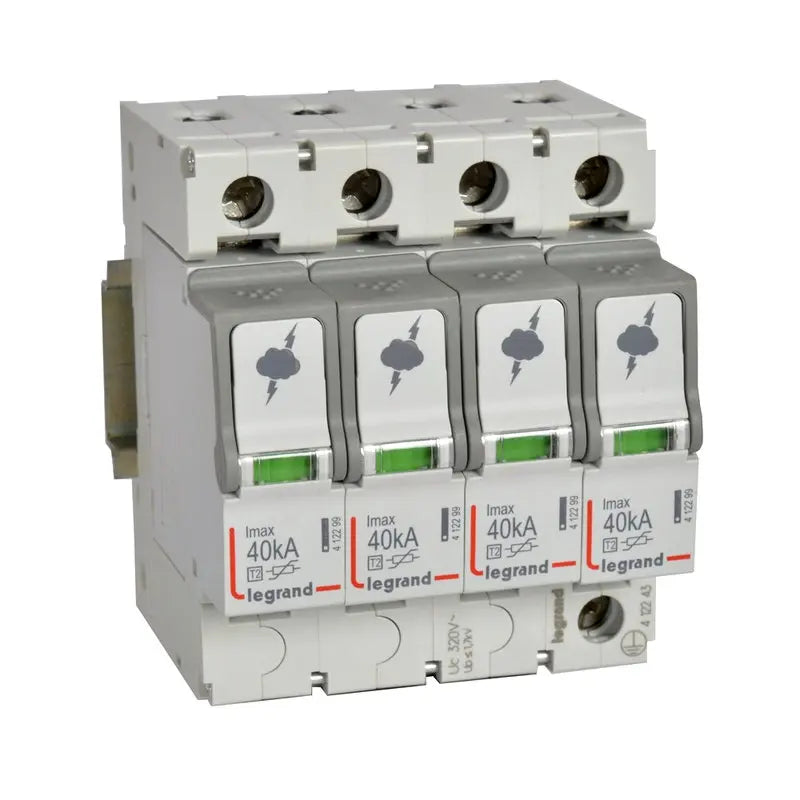

Transientbeskyttelse Type 2 4P, TT og TNS, 40kA

Denne enhed er en Klasse II (Type 2) lavspændings transientbeskyttelse, der beskytter din installation mod transiente overspændinger på 230/400 V~ (50/60 Hz), altså de korte, kraftige spændingsspidser der kan opstå ved f.eks. lynnedslag i nærheden eller ved kobling af store elektriske forbrugere. Uden den slags beskyttelse kan følsomt elektronisk udstyr, styringer og apparater i installationen tage skade af sådanne overspændinger. Beskyttelsen er dimensioneret til en maksimal aflysningsstrøm (Imax) på 40 kA pr. pol, og den følger standarden EN/IEC 61643-11. Den er tiltænkt fordelingstavler, hvor den fungerer som en central beskyttelse for det, der forsynes fra tavlen.

Enheden er udstyret med plug-in moduler, som gør både kontrol og eventuel udskiftning enkel. Hvert modul har en statusindikator, der viser tilstanden med en simpel farvekode: lyser den grønt, er transientbeskyttelsen i drift og fungerer som den skal. Skifter indikatoren til orange, betyder det, at det pågældende plug-in modul har opbrugt sin kapacitet og skal udskiftes for at bevare beskyttelsen. Det gør det nemt at holde øje med tavlens beskyttelsesniveau uden at skulle måle eller teste noget selv.

Nej, denne model er ikke udstyret med remote status overvågning via en FS-kontakt. Status skal derfor aflæses direkte på enhedens indikatorer i tavlen, som beskrevet ovenfor. Det er værd at have i baghovedet, hvis projektet kræver central overvågning af flere tavler eller anlæg, da det i så fald skal løses på anden vis.

Der er en anbefalet automatsikring, DX³ 25 A med C-kurve, angivet til denne enhed. Da korrekt sikring af en transientbeskyttelse har direkte betydning for installationens sikkerhed, bør det endelige valg af automatsikring altid vurderes og fastlægges af en autoriseret elinstallatør, der kender den samlede installation og kan tage højde for alle forhold i tavlen.

De 4 poler betyder, at beskyttelsen dækker alle faser samt nulleder i en 3-faset installation, hvilket er typisk for fordelingstavler i både industri og landbrug, hvor der ofte er tale om 400 V trefaset forsyning. Enheden består af 4 moduler i alt, hvilket giver et samlet billede af, hvor meget plads den optager i tavlen. Er du i tvivl om, hvordan den passer ind i din konkrete tavleopbygning, er det en god idé at få en autoriseret elinstallatør til at se på det.

Ja, denne transientbeskyttelse er beregnet til brug i både TT- og TNS-systemer, hvilket er de to jordingssystemer, den understøtter. Forskellen mellem systemerne ligger i, hvordan jordforbindelsen og nullederen er udført i installationen, hvilket har betydning for, hvordan fejlstrømme og overspændinger ledes bort. Da valget af jordingssystem er en grundlæggende del af installationens opbygning og ikke noget, der ændres efterfølgende, er det en fast forudsætning i det anlæg, du monterer beskyttelsen i, og bør altid vurderes af en autoriseret elinstallatør i forbindelse med projekteringen.
