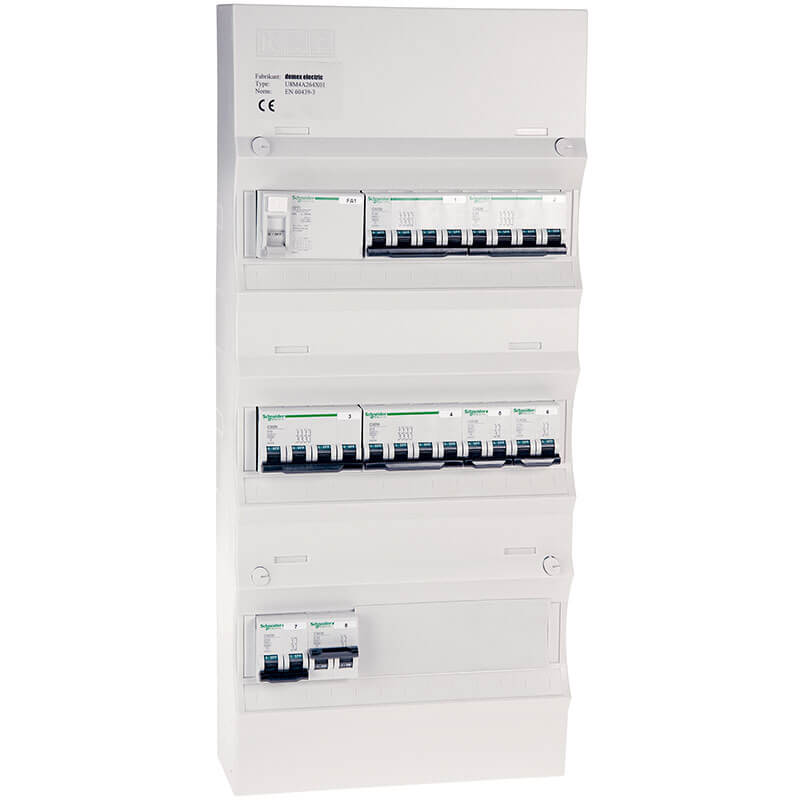

Færdigmonteret gruppetavle - HPFI - 4x13A 1P+N - 2x13A & 2x16A 3P+N - Hvid
Færdigmonteret gruppetavle - HPFI - 4x13A 1P+N - 2x13A & 2x16A 3P+N - Hvid
Denne færdigmonterede gruppetavle er bygget op med LK's UG-18-tavle og forsynet med DIN-skinnemateriel fra Schneider Electric, så du får en komplet løsning, der er klar til at hænge op og tilslutte. Tavlen er sikret m... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget op med LK's UG-18-tavle og forsynet med DIN-skinnemateriel fra Schneider Electric, så du får en komplet løsning, der er klar til at hænge op og tilslutte. Tavlen er sikret med et 4-polet HPFI-relæ på 40 A, der beskytter hele installationen mod farlige jordfejl, og materiellet har en mærkestrøm på 10 KA.
Den er tænkt til boliger, hvor du skal fordele strømmen ud på flere grupper, både til almindelige 230 V-forbrugere og til 3-fasede belastninger som eksempelvis kogeplade eller andet trefaset udstyr. Med den brede fordeling af automatsikringer kan du dække de mest almindelige behov i en gruppetavle uden at skulle sammensætte den selv.
Fordele ved den færdigmonterede gruppetavle
- HPFI-beskyttelse: 4-polet HPFI-relæ på 40 A giver fejlstrømsbeskyttelse for hele tavlens installation
- 1-fasede grupper: 4 stk. automatsikringer på 13 A, 1-polet+N med C-karakteristik til almindelige stikkontakt- og lysgrupper
- 3-fasede grupper på 13 A: 2 stk. automatsikringer på 13 A, 3-polet+N til mindre trefasede forbrugere
- 3-fasede grupper på 16 A: 2 stk. automatsikringer på 16 A, 3-polet+N til trefasede forbrugere med lidt højere belastning
- Solidt materiel: Schneider Electric DIN-skinnemateriel med 10 KA mærkestrøm giver god margin i forhold til kortslutningsstrømme
- Klar til montage: Færdigmonteret i UG-18-tavle fra LK, hvid, så du sparer tiden med at samle tavlen selv
Klar til direkte installation i boligen
Fordi tavlen leveres samlet med både HPFI og automatsikringer forbundet, kan en elektriker montere og tilslutte den uden først at skulle stykke komponenterne sammen. C-karakteristikken på sikringerne gør dem robuste over for de kortvarige strømstød, der typisk opstår, når motorer og andet induktivt udstyr starter, mens den hvide UG-18-tavle fra LK giver et pænt og genkendeligt udseende i teknikrum eller depot.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 4x13A 1P+N - 2x13A & 2x16A 3P+N - Hvid
Hvad indeholder denne færdigmonterede gruppetavle?
Tavlen er bygget op omkring en UG-18 gruppetavle fra LK med et 40A 4-polet HPFI-relæ som topsikring. Under HPFI'en sidder automatsikringer type C monteret på DIN-skinne fra Schneider Electric: 4 stk. 13A 1-polet+N, 2 stk. 13A 3-polet+N og 2 stk. 16A 3-polet+N. Alt materiel er samlet i tavlen på forhånd, så du får en komplet løsning i hvid udførelse, klar til at blive tilsluttet.
Hvad er HPFI-relæet, og hvorfor sidder det som topsikring?
HPFI-relæet på 40A 4-polet overvåger strømmen på alle tavlens grupper samtidig og afbryder hurtigt, hvis der opstår fejlstrøm, for eksempel ved fejl i en installation eller et apparat. Ved at placere HPFI'en som fælles topsikring for hele tavlen sikres alle de bagvedliggende automatsikringer og dermed alle grupperne i boligen af samme relæ.
Kan jeg selv montere og tilslutte gruppetavlen?
Selve tavlen leveres færdigmonteret med HPFI og automatsikringer på plads, men den endelige tilslutning til boligens installation, herunder indføring af kabler og fordeling af grupper, skal udføres af en autoriseret elinstallatør. Det sikrer, at HPFI'en og automatsikringerne er korrekt tilkoblet, og at gældende regler for eltavler overholdes.
Hvad er forskellen på de 1-polede og 3-polede automatsikringer i tavlen?
De 4 stk. 13A 1-polet+N sikringer bruges typisk til almindelige 230V grupper, for eksempel stikkontakter og belysning i boligen. De 3-polede+N sikringer, 2 stk. 13A og 2 stk. 16A, er beregnet til trefasede forbrug, hvor alle tre faser skal kunne afbrydes samtidig, som ved tilslutning af komfur eller andet trefaset udstyr. Hvilke af tavlens grupper der skal bruges til hvad, aftales med den elinstallatør der forestår tilslutningen.
Hvad er forskellen på 13A og 16A automatsikringerne?
Amperetallet angiver, hvor stor en belastning den enkelte gruppe kan trække, før automatsikringen afbryder strømmen. Tavlen rummer både 13A og 16A varianter i 3-polet+N udførelse, så der er mulighed for at fordele grupperne efter forbrugets størrelse. Den korrekte dimensionering til den konkrete installation, herunder valg mellem 13A og 16A, fastlægges af den autoriserede elinstallatør ud fra kabeltværsnit og det tilsluttede udstyr.
Er HPFI-relæet det samme som automatsikringerne i tavlen?
Nej, de to har forskellige funktioner. HPFI-relæet på 40A 4-polet beskytter mod fejlstrøm og dækker hele tavlen på én gang, mens de enkelte automatsikringer, type C i 13A og 16A, beskytter den enkelte gruppe mod overbelastning og kortslutning. I denne gruppetavle arbejder de sammen, så HPFI'en sidder som fælles beskyttelse øverst, mens automatsikringerne fordeler og sikrer de enkelte grupper under den.
