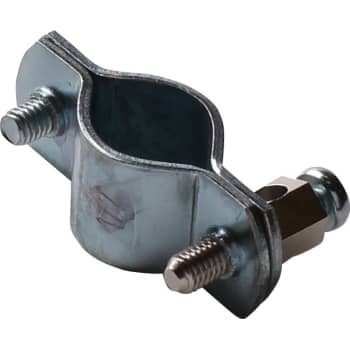

Jordingsbøjle FE 3/8" 15-18 mm

En jordingsbøjle bruges til at skabe en sikker elektrisk forbindelse mellem en jordleder og et metalrør eller en anden ledende installationsdel, for eksempel vandrør, gasrør eller varmerør. Formålet er potentialudligning, altså at sørge for, at alle metaldele i en installation har samme elektriske potentiale, så der ikke opstår farlig spændingsforskel ved en eventuel fejl. Denne bøjle spændes om røret, og jordlederen klemmes fast i den medfølgende klemmedel, hvorefter forbindelsen er både mekanisk og elektrisk stabil.

Bøjlen er dimensioneret til rør med en udvendig diameter på 15-18 mm og har et gevind på 3/8". Det betyder, at den passer til de gængre rørdimensioner, man ofte støder på i mindre installationer, for eksempel visse vand- eller varmerør i private hjem og mindre erhvervsinstallationer. Det er en god idé at måle rørets udvendige diameter, inden du monterer bøjlen, så du er sikker på, at den spænder korrekt og giver en stabil, tætsluttende forbindelse.

Klemmedelen på jordingsbøjlen er beregnet til ledere i tværsnitsområdet 2,5-16 mm². Det giver en vis fleksibilitet, så du kan bruge den samme bøjle til flere forskellige kabeldimensioner inden for dette interval, alt efter hvad den konkrete installation kræver. Ved valg af det korrekte tværsnit til den enkelte opgave bør en autoriseret elinstallatør altid vurdere, hvad der er korrekt i forhold til installationens øvrige krav.

Bøjlen er fremstillet i stål med en zinkbelægning. Zinkbelægningen beskytter mod korrosion og gør bøjlen mere modstandsdygtig over tid, hvilket er vigtigt, da den ofte monteres på rørinstallationer, hvor der kan forekomme fugt. Stål som grundmateriale sikrer samtidig en solid og holdbar mekanisk klemme, der kan spændes fast uden at give efter.

Ja, jordingsbøjlen er et typisk stykke jordingsmateriel, som bruges dagligt af elektrikere og installatører i forbindelse med potentialudligning på både bolig- og erhvervsinstallationer. Den er produceret af Pollmann, som leverer elektroteknisk materiel til blandt andet jording og potentialudligning, og bøjlen fungerer som et enkelt, men centralt element, når installationens metaldele skal forbindes korrekt til jord.

Det er vigtigt at holde de to mål adskilt, når du vælger den rette bøjle til opgaven. Spændeområdet på 15-18 mm med 3/8" gevind angiver, hvilken rørdiameter selve bøjlen kan omslutte og fastgøres på. Klemmeområdet på 2,5-16 mm² angiver derimod, hvilket tværsnit af jordleder du kan sætte fast i klemmedelen. De to angivelser hænger altså sammen med hver sin del af monteringen, rørfastgørelsen og ledertilslutningen, og begge skal passe til din konkrete installation for at give en sikker forbindelse.
