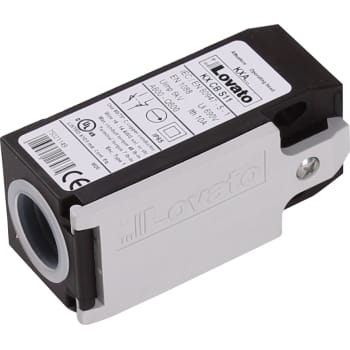

Endestop krop 1 slutte + 1 bryde KX CB S11 plast

Endestop-kroppen fra Lovato bruges til positionsdetektering i maskiner og automationsanlæg, hvor du skal registrere at en bevægelig del har nået et bestemt punkt, for eksempel en lem, låge eller slæde på et anlæg. Kroppen er selve huset med kontaktmekanikken, og den skal kombineres med et betjeningshoved (rulle, arm eller lignende) for at være funktionsdygtig. Den er lavet i plast og bygget efter de fysiske mål i EN 50047 og EN 50041, hvilket gør det nemt at finde betjeningshoveder og montagedele der passer.

Det betyder, at endestoppen har to kontaktfunktioner i samme kontaktblok: en NO-kontakt (slutte) der lukker kredsen når endestoppen aktiveres, og en NC-kontakt (bryde) der omvendt afbryder kredsen ved aktivering. Begge kontakter er udført som snap action, så de skifter hurtigt og præcist, uden at "hænge" i en mellemstilling. Det giver dig fleksibilitet til at bruge samme komponent, uanset om din styring skal have et signal ved slutning eller ved brud.

Ja, betjeningshovedet er udskifteligt og kan desuden roteres i flere retninger, så du kan tilpasse aktiveringsretningen efter hvordan endestoppen er monteret i dit anlæg. Selve kroppen bruger samme serie af løse betjeningshoveder som andre endestop i denne serie, og kontaktblokken er også udskiftelig. Det betyder, at du ved slitage eller behov for en anden betjeningstype ikke nødvendigvis skal udskifte hele komponenten, men kan nøjes med at skifte den del der er slidt eller ikke længere passer til opgaven.

NO-kontakten (Normally Open, slutte) er åben i hviletilstand og lukker først kredsen, når endestoppen aktiveres, det bruges typisk når du vil have et signal aktivt kun i det øjeblik en bevægelse når det ønskede punkt. NC-kontakten (Normally Closed, bryde) er derimod lukket i hviletilstand og afbryder kredsen ved aktivering, hvilket ofte bruges til sikkerhedsfunktioner, hvor et brud i kredsen skal stoppe en maskine. På denne endestop er der desuden tvangsbrydning af NC-kontakten, hvilket øger sikkerheden, fordi kontakten er tvunget til at åbne mekanisk selv hvis kontakterne skulle svejse sammen. Da kroppen har begge funktioner i samme enhed, kan du bruge den til opgaver der kræver det ene, det andet, eller begge signaler samtidig.

Kroppen, som denne KX CB S11, indeholder kontaktmekanikken med NO- og NC-funktionerne samt tilslutningerne, mens betjeningshovedet er den udvendige del, for eksempel en rulle eller arm, der fysisk aktiveres af den bevægelige del i dit anlæg. De to dele sælges typisk hver for sig, netop fordi det giver mulighed for at kombinere samme krop med forskellige hovedtyper alt efter opgaven. Da denne krop passer til samme serie af betjeningshoveder som andre endestop i sortimentet, skal du sikre dig, at du har et kompatibelt betjeningshoved monteret, før enheden er klar til brug.
