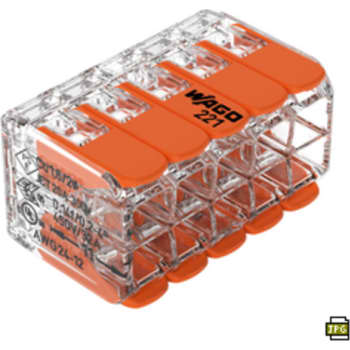

WAGO SAMLEMUFFE 10 X 4 MM2 TRANSPARENT

Samlemuffen fra serie 221 bygger på WAGO's CAGE CLAMP-system, hvor du åbner klemmen ved at vippe palen op, sætte lederen i og derefter føre palen tilbage til lukket position. Du skal altså ikke bruge skruetrækker eller andet værktøj for at få en sikker forbindelse, og fordi huset er transparent, kan du nemt se og kontrollere, at hver leder sidder korrekt i sit klemmerum. Det gør den både hurtig og tryg at arbejde med, uanset om du står med en enkelt samling i et loftudtag eller flere ledere, der skal fordeles i en samledåse.

Muffen er lavet til at håndtere flere forskellige ledertyper i samme klemme, blandt andet entrådede ledere, flertrådede ledere og fleksible ledere, herunder fleksible ledere der er fortinnede, svejste eller forsynet med stiftkabelsko med gastæt crimpning. Det betyder, at du kan kombinere forskellige ledertyper i samme samling, uden at det går ud over forbindelsens kvalitet, fordi hver leder har sit eget separate klemmerum i muffen.

Til ledertværsnit på 4 mm² skal lederen afisoleres 11 mm, før den sættes ind i klemmerummet. Muffen er dimensioneret til en nominel spænding på 450 V og tåler en maksimal omgivende temperatur på 85 °C (T85). Huset er halogenfrit og udført berøringsbeskyttet, så du er godt beskyttet under montagen, og fordi forbindelsen er vedligeholdelsesfri, skal du ikke efterspænde eller kontrollere den løbende, når den først er samlet korrekt.

Serie 221 findes i flere lederversioner, blandt andet 2-, 3-, 5- og 10-lederudgaver, hvor forskellen primært ligger i antallet af klemmerum og dermed hvor mange ledere du kan samle i én muffe. Denne 10-lederversion er den rigtige, når du skal fordele mange ledere samlet, for eksempel i en samledåse med flere kredse, mens de mindre versioner er mere oplagte til en enkelt eller få samlinger, hvor du ikke har behov for så mange klemmerum.

Du behøver ikke vælge en bestemt ledertype, da CAGE CLAMP-teknologien i muffen er lavet til at kunne håndtere entrådede, flertrådede og fleksible ledere i samme klemme. Forskellen ligger mere i forberedelsen af lederen end i selve valget: fleksible ledere kan for eksempel være fortinnede, svejste eller forsynet med stiftkabelsko, hvor de øvrige typer typisk blot skal afisoleres korrekt, før de sættes i klemmerummet.

Denne model er beregnet til ledertværsnit fra 0,2 til 4 mm², hvilket dækker de fleste standardinstallationer i bolig og mindre erhvervsinstallationer. I serie 221 findes der også varianter, der kan håndtere større tværsnit, hvor afisoleringslængden til gengæld er lidt længere, nemlig 13 mm i stedet for de 11 mm, som denne model bruger. Skal du samle tykkere kabler end 4 mm², er det derfor værd at kigge efter en variant i serien, der specifikt er beregnet til det større tværsnit.
