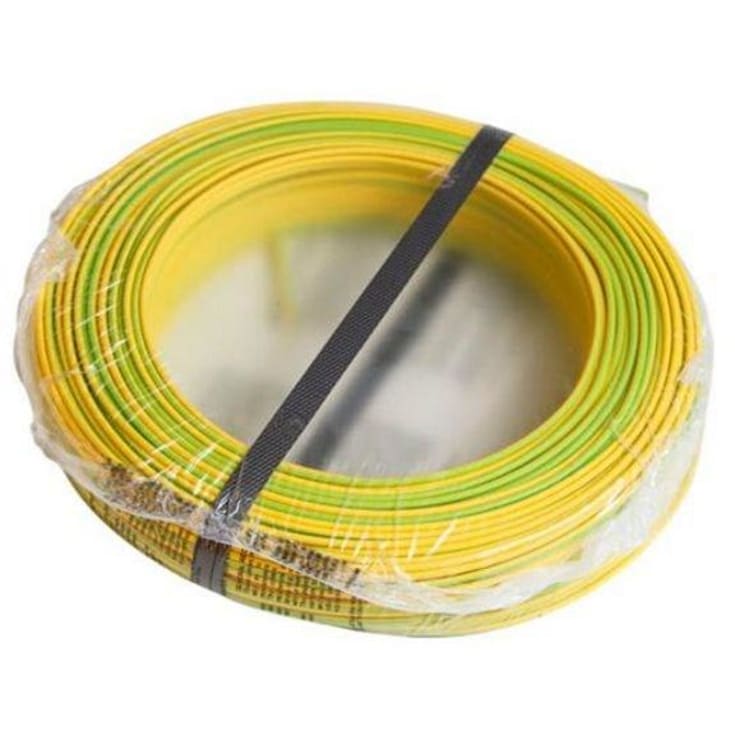

LEDNING 2,5 H07V-U GRØN/GUL 100TR

Ledningen er lavet til fast installation i rør, ledningskanaler og lignende opbygninger, hvor den ligger beskyttet og ikke bevæger sig efter montering. Lederen er en rund, massiv kobbertråd, og isoleringen er PVC uden blyindhold. Den type opbygning gør ledningen velegnet til den slags fast forlagte installationer man finder i boliger og erhverv, men den er ikke tænkt som en fleksibel ledning der skal bøjes og flyttes gentagne gange.

Grøn/gul er den farve, der i el-installationer er reserveret til beskyttelsesjord (PE-lederen). Det er en fast konvention i faget, netop fordi det skal være hurtigt og sikkert at kende jordforbindelsen fra fase- og nulledere, uanset hvem der arbejder i tavlen eller installationen. Vælger du denne ledning, skal den derfor bruges som jordleder og ikke som fase- eller nulleder.

"100TR" henviser til, at ledningen leveres på en rulle med 100 meter. Det gør den praktisk til projekter, hvor du skal trække jordledning over længere strækninger eller i flere installationer, uden at skulle bestille flere gange undervejs.

Ledningen har en mærkespænding på 450/750 V og er testet ved 2500 V AC, hvilket er standard for denne type installationsledning. Lederen tåler op til 70 °C ved normal drift, og ved en kortslutning kan den kortvarigt klare op til 160 °C uden at isoleringen tager skade. Det giver et solidt sikkerhedsmæssigt spillerum ved fast installation i rør og kanaler.

Ja, men inden for bestemte grænser. Bøjningsradius bør maksimalt være 6 gange ledningens diameter, og det tilladelige træk under installation ligger på op til 50 N/mm². Håndteringstemperaturen skal ligge mellem 5 og 40 °C, mens ledningen ved fast oplægning kan tåle op til 40 °C i omgivelserne. Det betyder i praksis, at du skal håndtere ledningen ved almindelige indendørs temperaturer og undgå skarpe knæk, når den lægges i rør eller kanaler.

"U" i H07V-U angiver, at lederen er en massiv, enkelttrådet kobbertråd, hvilket også fremgår direkte af konstruktionen. Det gør ledningen stiv og velegnet til fast installation i rør og kanaler, hvor den skal ligge urørt efter montering. En flertrådet eller flexibel ledning ville derimod være lettere at bøje og føre gentagne gange, men vil ikke være det rette valg til den type fast forlagte installation, som denne ledning er beregnet til.

Farven på en installationsledning fortæller, hvilken funktion den har i kredsen. Grøn/gul er, som nævnt, forbeholdt jordforbindelsen, mens andre farver typisk bruges til fase og nul. Vælger du den forkerte farve til den forkerte funktion, risikerer du forveksling under fejlfinding eller senere udvidelser af installationen. Denne ledning skal derfor holdes til jordforbindelsen og ikke bruges som fase- eller nulleder i din opkobling.
