LEDNING 2,5 H07V-U LBLÅ R100

Ledningen er beregnet til fast installation i rør, ledningskanaler og lignende opbygninger, hvor lederen ligger beskyttet og ikke skal flyttes efter montering. Med et tværsnit på 2,5 mm² dækker den typiske installationsopgaver, hvor der er brug for en robust enkeltleder med god kobbertråd og solid isolation. Den lever op til SB afsnit 6:2001 og konstruktionsstandarden HD21.3.S3, som er de standarder man normalt kigger efter, når man skal vælge en klassisk installationsledning til fast forlægning.

R100 betyder, at ledningen leveres på en rulle med 100 meter. Det gør den velegnet til større installationsopgaver, hvor du skal trække ledning over længere strækninger uden at skulle samle flere korte stykker undervejs. Du klipper simpelthen den mængde af, du har brug for til den konkrete opgave.

Ledningen er dimensioneret til en mærkespænding på 450/750 V og er testet ved 2500 V AC, hvilket er det normale niveau for denne type installationsledning. Lederen tåler en driftstemperatur på op til 70 °C, mens den ved en eventuel kortslutning kan holde til op mod 160 °C i en kort periode. Det giver en god sikkerhedsmargin i almindelig fast installation, hvor ledningen ikke udsættes for konstant høj varme.

IEC 60332-1 er en brandteknisk standard, der beskriver, hvordan en ledning opfører sig, hvis den udsættes for åben ild. Standarden er en del af de brandtekniske specifikationer, ledningen er testet efter, og den siger noget om isolationens evne til at begrænse en brands udbredelse langs selve ledningen. Det er en relevant oplysning at have med sig, når man planlægger installationer, hvor ledningsføringen løber gennem flere rum eller etager.

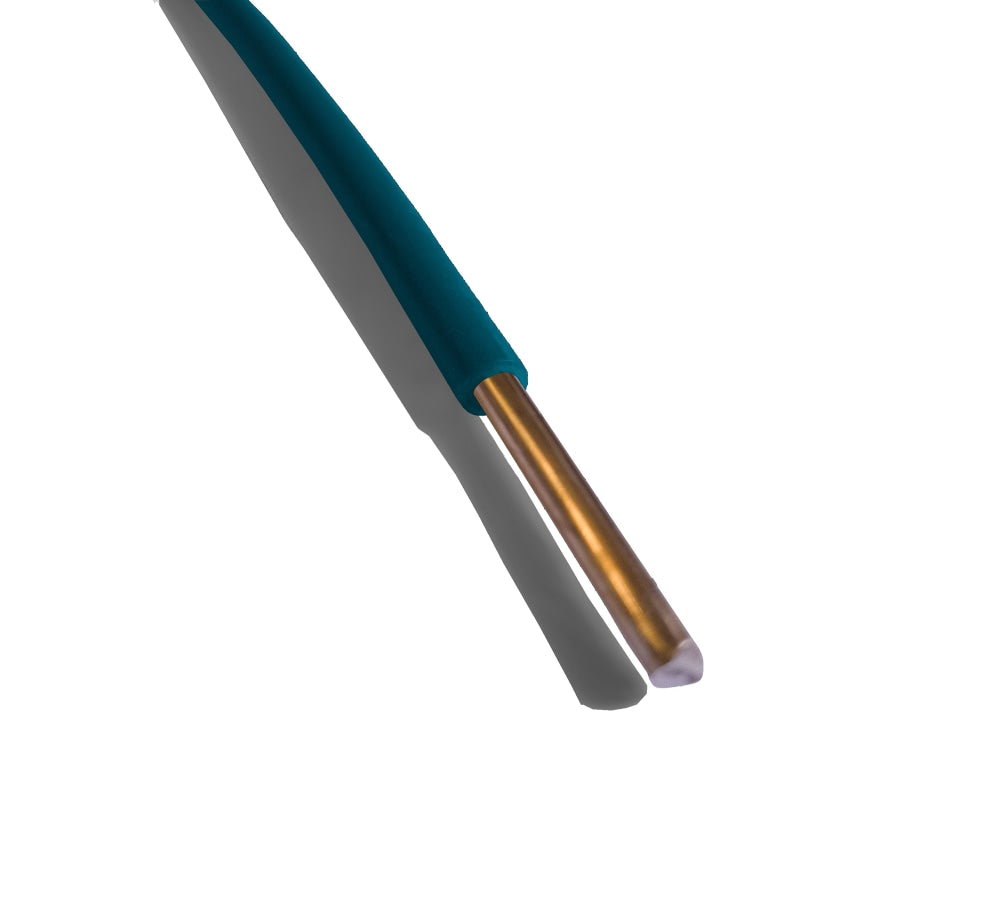

Denne ledning har en rund, massiv kobbertråd, altså én sammenhængende leder frem for flere tynde tråde snoet sammen. Det er typisk for netop denne type ledning (H07V-U), og det gør den velegnet til fast installation, hvor lederen skal klemmes fast i klemrækker, afbrydere eller stikkontakter og ikke skal bøjes frem og tilbage bagefter. Isolationen er PVC, blyfri, og ledermærkningen er farvet, i dette tilfælde lyseblå, hvilket gør det nemmere at holde styr på lederne, når du planlægger og udfører installationen.

Ledningen tåler et tilladeligt træk på max. 50 N/mm² og har en anbefalet bøjningsradius på maksimalt 6 gange lederens diameter. Det betyder i praksis, at du skal give ledningen plads til en jævn bue frem for skarpe knæk, når den føres gennem rør eller ledningskanaler. Håndteringstemperaturen ligger på 5 til 40 °C, mens ledningen ved fast oplægning kan tåle en omgivende temperatur på op til 40 °C. Disse mekaniske og termiske grænser er værd at have i baghovedet, så ledningen holder i mange år uden at isoleringen tager skade.
